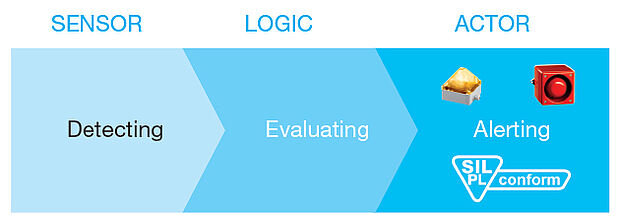

Самый умный ПЛК и лучший алгоритм управления ничего не стоят, если датчик даёт неверные данные. Выбор, монтаж и калибровка датчиков — часто недооцениваемая область, которая определяет качество всей системы.

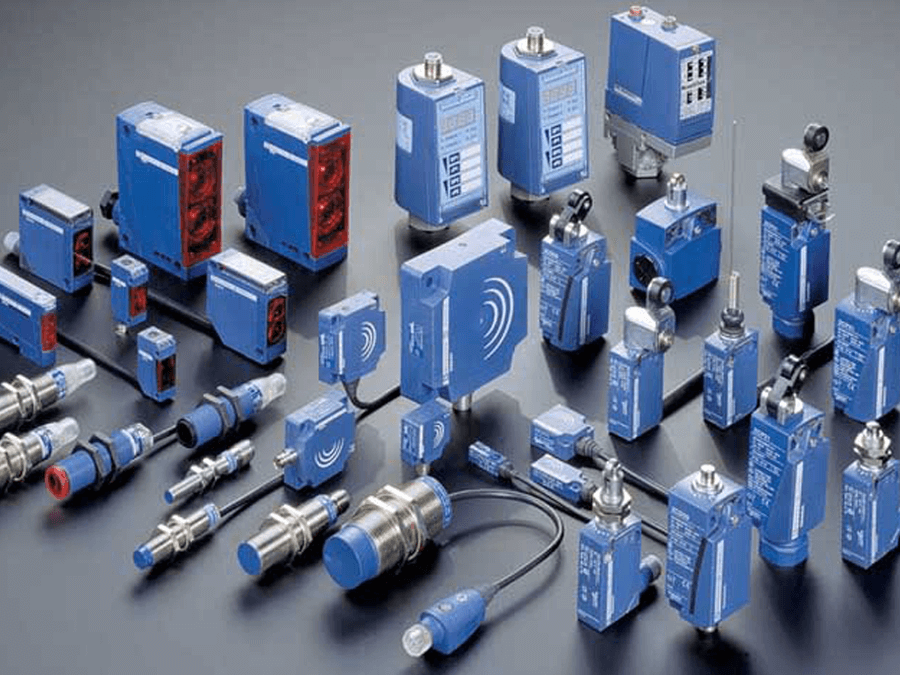

Промышленный датчик — не просто "измерительное устройство". Это прибор, который должен работать 24/7 годами в условиях вибраций, агрессивных сред, перепадов температур и электромагнитных помех. И при этом давать достоверные показания.
Классификация выходных сигналов
Прежде чем выбирать датчик — определитесь с типом сигнала:
Аналоговые сигналы
4–20 мА (токовая петля):
Самый распространённый промышленный стандарт
4 мА = 0% диапазона, 20 мА = 100%
Устойчив к помехам (ток, не напряжение)
Обнаружение обрыва кабеля: < 3.8 мА = авария
Длина линии до нескольких км (ограничено напряжением питания)
Двухпроводная схема: датчик питается от той же петли!
0–10 В:
Проще в подключении, но чувствителен к помехам
Нет встроенного обнаружения обрыва
Ограничение длины кабеля (~50 м)
Используется в HVAC, Building Automation
0–5 В / ±10 В:
Распространён для ускорений, давлений в автомотиве
Дискретные сигналы
NPN / PNP:
NPN: выход тянет к GND при активации (сигнал = LOW)
PNP: выход тянет к питанию (сигнал = HIGH)
Подключение к ПЛК: важно соответствие типа входного модуля!
NO / NC (нормально открытый / нормально закрытый):
NO: контакт разомкнут в норме, замыкается при срабатывании
NC: контакт замкнут в норме, размыкается при срабатывании
Для безопасности: NC предпочтительнее (обрыв провода = срабатывание защиты)
Цифровые/протокольные
IO-Link, HART, Profibus PA, Foundation Fieldbus, EtherCAT — для умных датчиков с диагностикой и конфигурированием по линии.
Температура: термопары и PT100
Термопары (Thermocouple)
Принцип: эффект Зеебека — два разных металла, соединённых в двух точках, генерируют ЭДС при разнице температур.
Тип
Диапазон
Материал
Применение
K
-200..+1372°C
NiCr-NiAl
Универсальный, самый популярный
J
-210..+1200°C
Fe-CuNi
Печи, старые установки
T
-270..+400°C
Cu-CuNi
Криогеника, пищевая промышленность
N
-270..+1300°C
NiCrSi-NiSi
Стабильнее K при высоких T
S
0..+1768°C
Pt10Rh-Pt
Металлургия (эталон)
B
+250..+1820°C
Pt30Rh-Pt6Rh
Высокотемпературные печи
Ключевые особенности термопар:
Генерируют малую ЭДС (0–80 мВ) — нужен прецизионный усилитель
Требуют компенсации холодного спая (CJC — Cold Junction Compensation)
Длинные термопарные кабели из компенсационных проводов (дороже!)
Нелинейная характеристика (полиномиальная аппроксимация по ГОСТ)
Подключение к микроконтроллеру через MAX31855/MAX6675:
#include <Adafruit_MAX31855.h> #include <SPI.h> // MAX31855: усилитель термопары типа K с SPI интерфейсом Adafruit_MAX31855 thermocouple(D5, D6, D7); // CLK, CS, DO void setup() { Serial.begin(115200); if (!thermocouple.begin()) { Serial.println("MAX31855 не найден!"); while (1); } } void loop() { double hot_temp = thermocouple.readCelsius(); // Температура термопары double cold_temp = thermocouple.readInternal(); // Температура холодного спая (чип) if (isnan(hot_temp)) { uint8_t fault = thermocouple.readError(); Serial.print("Ошибка: "); if (fault & MAX31855_FAULT_OPEN) Serial.println("обрыв термопары"); if (fault & MAX31855_FAULT_SHORT_GND) Serial.println("КЗ на GND"); if (fault & MAX31855_FAULT_SHORT_VCC) Serial.println("КЗ на VCC"); } else { Serial.printf("T = %.2f°C (холодный спай: %.2f°C)\n", hot_temp, cold_temp); } delay(1000); } Термосопротивления PT100/PT1000
Принцип: сопротивление платинового проводника линейно растёт с температурой.
PT100: 100 Ом при 0°C, α = 0.00385 Ом/(Ом·°C)
PT1000: 1000 Ом при 0°C (лучше для длинных кабелей)
R(T) = R0 × [1 + A×T + B×T² + C×T³ × (T-100)] R0 = 100 Ом A = 3.9083×10⁻³ B = -5.775×10⁻⁷ C = -4.183×10⁻¹² (только при T < 0°C) Упрощённо для -50..+200°C: R(T) ≈ 100 × (1 + 0.00385 × T) T ≈ (R - 100) / 0.385 Схемы подключения:
2-проводная (дёшево, но ошибка от сопротивления кабеля): [ПЛК]──R_кабель──[PT100]──R_кабель──[ПЛК] Ошибка: ΔR_кабель = 2 × ρ × L / S При 10 м, 0.5 мм²: ΔR ≈ 0.7 Ом ≈ 1.8°C погрешность! 3-проводная (стандарт): [ПЛК]──R1──[PT100]──R2──[ПЛК] │ R3──────────[ПЛК] Измерительная схема компенсирует сопротивление одного провода 4-проводная (эталонная точность): [ПЛК]──I+──[PT100]──I-──[ПЛК] (ток через PT100) [ПЛК]──U+──[PT100]──U-──[ПЛК] (измерение напряжения) Сопротивление провода не влияет на точность Датчики давления: 4–20 мА в промышленности
Основные типы:
Пьезорезистивные: мембрана с тензодатчиками, сигнал 4–20 мА. Самые распространённые.
Пьезоэлектрические: для динамических давлений (удары, взрывы). Заряд пропорционален давлению.
Ёмкостные: высокая точность (0.01%), дорогие. Для точных технологических процессов.
Подключение датчика 4–20 мА:
Двухпроводная схема (+питание, -сигнал): 24В ──────────┬──────── Датчик (+) │ R_shunt (250 Ом) │ GND ──────────┴──────── Датчик (-) │ Измеряем U на R_shunt 4мА → 1.000В 20мА → 5.000В В ПЛК: аналоговый вход 1–5В или через преобразователь ток→напряжение def current_to_pressure(current_ma: float, pressure_min: float, pressure_max: float) -> float: """ Преобразование тока 4-20мА в давление. Args: current_ma: ток в мА (4.0..20.0) pressure_min: давление при 4мА (нижний предел датчика) pressure_max: давление при 20мА (верхний предел) Returns: давление в единицах pressure_min/max """ # Проверка обрыва линии if current_ma < 3.8: raise ValueError(f"Обрыв линии или ошибка датчика: {current_ma} мА") # Проверка превышения if current_ma > 20.5: raise ValueError(f"Превышение тока: {current_ma} мА") # Линейное масштабирование # 4мА = 0%, 20мА = 100% pct = (current_ma - 4.0) / 16.0 return pressure_min + pct * (pressure_max - pressure_min) # ADC напряжение → ток → давление def adc_voltage_to_pressure(voltage_v: float, shunt_ohm: float = 250.0, p_min: float = 0.0, p_max: float = 16.0) -> float: current_ma = voltage_v / shunt_ohm * 1000.0 return current_to_pressure(current_ma, p_min, p_max) # Пример: voltage = 2.5 # Вольт на шунте 250 Ом current = 2.5 / 250 * 1000 # = 10 мА pressure = current_to_pressure(current, 0, 16) # = 7.5 бар (середина диапазона) Индуктивные датчики: металл без контакта
Индуктивный датчик (Inductive Proximity Sensor) обнаруживает металлические объекты без физического контакта.
Принцип: высокочастотное электромагнитное поле. При попадании металла в зону — меняется амплитуда генератора → срабатывание.
Дальность обнаружения зависит от металла:
Сталь (St37): номинальная дальность × 1.0
Нержавейка (304): × 0.7–0.85
Алюминий: × 0.4–0.5
Медь, латунь: × 0.35–0.45
Типичные параметры:
Диаметр: M8, M12, M18, M30 (стандартные серии)
Дальность: 2–50 мм
Выход: NPN или PNP, NO или NC
Питание: 10–30В DC
Частота переключения: до 3000–5000 Гц
Пример выбора:
Считать металлические детали на конвейере: M12, PNP NO, Sn=4 мм
Контроль положения поршня цилиндра: M8 встраиваемый, PNP NO
Подключение PNP к ПЛК с входом 24В: +24В ──────── Коричневый провод датчика (питание) Синий провод ────────────────────────── GND (0В) Чёрный провод ── DI вход ПЛК ─── ↗ 24В при срабатывании
NPN подключение к ПЛК: +24В ────────────────────────────── DI
вход ПЛК Чёрный провод ─── DI вход ПЛК ──
↘ 0В при срабатывании
Ёмкостные датчики: любые материалы
Ёмкостной датчик (Capacitive) обнаруживает металлы, пластики, жидкости, порошки, дерево.
Принцип: электрод датчика образует конденсатор с объектом. Приближение объекта → рост ёмкости → срабатывание.
Применения:
Контроль уровня сыпучих материалов (зерно, цемент, порошки) сквозь стенку ёмкости
Обнаружение прозрачных объектов (стекло, пластик) — там, где оптика не работает
Контроль присутствия жидкости в трубе (сквозь пластик)
Счётчик таблеток/ампул на фармацевтическом конвейере
Особенность: требует настройки чувствительности под конкретный материал и расстояние (потенциометр или IO-Link).
Ультразвуковые датчики уровня
Принцип: излучают ультразвуковой импульс → принимают эхо → время до эха = расстояние.
Расстояние = v_звука × t_эхо / 2 v_звука ≈ 343 м/с при 20°C Поправка на температуру: v(T) = 331.5 + 0.606 × T(°C) При T=40°C: v = 331.5 + 0.606×40 = 355.7 м/с Ошибка без коррекции при 5м дальности: Δd = 5 × (355.7-343)/343 = 0.185 м = 18.5 см! Пример: SR-04 (HC-SR04) на Arduino:
// HC-SR04: бюджетный датчик для прототипов (не промышленный!) // Промышленные: Pepperl+Fuchs, Microsonic, ifm, Banner const int TRIG_PIN = 9; const int ECHO_PIN = 10; void setup() { Serial.begin(115200); pinMode(TRIG_PIN, OUTPUT); pinMode(ECHO_PIN, INPUT); } float measure_distance_cm(float temp_celsius = 20.0) { // Отправляем импульс 10 мкс digitalWrite(TRIG_PIN, LOW); delayMicroseconds(2); digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW); // Измеряем длительность эхо unsigned long duration_us = pulseIn(ECHO_PIN, HIGH, 30000); // таймаут 30 мс if (duration_us == 0) { return -1; // Объект не найден или слишком далеко } // Расчёт расстояния с коррекцией температуры float speed_cms = (331.5 + 0.606 * temp_celsius) * 100.0 / 1000000.0; // см/мкс float distance = duration_us * speed_cms / 2.0; return distance; } // Уровень в резервуаре: float measure_tank_level(float tank_height_cm) { float distance = measure_distance_cm(25.0); if (distance < 0 || distance > tank_height_cm) return -1; float level_pct = (1.0 - distance / tank_height_cm) * 100.0; return max(0.0f, min(100.0f, level_pct)); } Мёртвая зона: HC-SR04 не измеряет до 2 см. Промышленные: от 1–3 мм. Проблемы: пена на поверхности жидкости, пыль, ветер, наклонные поверхности, температурные градиенты.
Расходомеры: измерение потока
Электромагнитный (Flowmeter/Магнитный):
Только электропроводящие жидкости (вода, кислоты, суспензии)
Нет движущихся частей → долговечность
Нет потерь давления
Погрешность: 0.5–1%
Сигнал: 4–20 мА + импульсный выход (число импульсов = объём)
Вихревой (Vortex):
Жидкости и газы
Измеряет частоту вихрей (пропорциональна скорости)
Минимальный расход: ограничен (при малом расходе не работает)
Ультразвуковой (накладной / inline):
Накладной: крепится снаружи трубы без врезки!
Подходит для ретрофита существующих трубопроводов
Для чистых жидкостей (пузыри искажают сигнал)
Coriolis:
Измеряет массовый расход напрямую (не объём!)
Самый точный (0.1%), самый дорогой
Работает с любыми жидкостями, суспензиями, вязкими средами
Датчики вибрации: предиктивное обслуживание
import numpy as np from scipy.fft import rfft, rfftfreq from scipy.signal import find_peaks class VibrationAnalyzer: """ Анализ вибрации для диагностики подшипников и валов. Акселерометр: ADXL345 (I2C) или промышленный 4-20мА. """ def __init__(self, sample_rate: int = 1000): self.sample_rate = sample_rate def analyze(self, samples: np.ndarray, machine_rpm: float) -> dict: """ Полный анализ вибрационного сигнала. machine_rpm: скорость вращения (об/мин) для идентификации гармоник """ n = len(samples) # === ВРЕМЕННЫЕ ПОКАЗАТЕЛИ === rms = np.sqrt(np.mean(samples**2)) peak = np.max(np.abs(samples)) crest = peak / rms if rms > 0 else 0 # Эксцесс (Kurtosis): для обнаружения ударных дефектов mean = np.mean(samples) std = np.std(samples) kurtosis = np.mean(((samples - mean) / std)**4) if std > 0 else 0 # === СПЕКТРАЛЬНЫЙ АНАЛИЗ === # Оконная функция для уменьшения утечек window = np.hanning(n) spectrum = np.abs(rfft(samples * window)) * 2 / n freqs = rfftfreq(n, 1.0 / self.sample_rate) # Основная частота вращения f_rotation = machine_rpm / 60.0 # Поиск пиков в спектре peaks_idx, peak_props = find_peaks( spectrum, height=0.01 * np.max(spectrum), distance=5 ) peaks = [(float(freqs[i]), float(spectrum[i])) for i in peaks_idx] peaks.sort(key=lambda x: -x[1]) # По убыванию амплитуды # Идентификация характерных частот identified = {} for freq, amp in peaks[:10]: # Гармоники вращения for harmonic in range(1, 8): if abs(freq - harmonic * f_rotation) < 2.0: identified[f"{harmonic}x_rotation"] = (freq, amp) # === ДИАГНОСТИКА === # ISO 10816-3: нормы вибрации для промышленных машин # Класс 1 (малые): OK<2.3, WARN<4.5, CRIT<7.1 мм/с RMS # Класс 2 (средние): OK<4.5, WARN<7.1, CRIT<11.0 rms_velocity_mms = rms / (2 * np.pi * f_rotation) * 1000 if f_rotation > 0 else 0 if rms_velocity_mms < 2.3: iso_status = "Зона A (Хорошо)" elif rms_velocity_mms < 4.5: iso_status = "Зона B (Допустимо)" elif rms_velocity_mms < 7.1: iso_status = "Зона C (Внимание!)" else: iso_status = "Зона D (Опасно!)" # Диагностика по Kurtosis if kurtosis > 6: bearing_diagnosis = "Дефект подшипника (ударные нагрузки)" elif kurtosis > 4: bearing_diagnosis = "Начальный износ подшипника" else: bearing_diagnosis = "Норма" return { 'rms_g': round(rms, 4), 'peak_g': round(peak, 4), 'crest_factor': round(crest, 2), 'kurtosis': round(kurtosis, 2), 'rms_velocity_mms': round(rms_velocity_mms, 2), 'iso_status': iso_status, 'bearing_status': bearing_diagnosis, 'top_frequencies': peaks[:5], 'identified_harmonics': identified, } Калибровка: без неё данные не достоверны
Каждый датчик имеет погрешности: смещение (offset), нелинейность, дрейф со временем и температурой. Калибровка — сравнение с эталоном и коррекция.
def two_point_calibration(raw_low: float, ref_low: float, raw_high: float, ref_high: float, raw_measured: float) -> float: """ Двухточечная линейная калибровка. raw_low, raw_high: показания датчика в нижней и верхней точках ref_low, ref_high: эталонные значения в этих точках raw_measured: текущее показание датчика Пример: PT100 показывает 99.2 Ом при 0°C (вместо 100) и 138.9 при 100°C (вместо 138.5) calibrated = two_point_calibration(99.2, 100.0, 138.9, 138.5, current_reading) """ if raw_high == raw_low: return ref_low # Линейная интерполяция slope = (ref_high - ref_low) / (raw_high - raw_low) offset = ref_low - slope * raw_low return slope * raw_measured + offset Периодичность калибровки:
Термопары: ежегодно или при замене
PT100: 1–2 раза в год (дрейф незначителен)
Датчики давления: раз в год или при смене диапазона
Расходомеры: согласно паспорту (обычно 1 раз в год)
Монтаж: правила, которые нельзя игнорировать
Температурные датчики:✅ Погружение на 1/2–2/3 диаметра трубы
✅ Против потока (для лучшего теплообмена)
✅ Защитный карман (гильза) из нержавейки
❌ На наружной поверхности трубы (ошибка до 50°C!)
❌ В зоне завихрений (после колен, до 10D от колена)
Датчики давления:
✅ Импульсные линии: уклон для самодренажа (для газа — вверх, для жидкости — вниз)
✅ Манометрический вентиль для обслуживания без остановки
❌ Прямое подключение к горячим/агрессивным средам без разделительного сосуда
Индуктивные датчики:
✅ Расстояние > 2× диаметра от соседних металлических поверхностей
✅ Осевая нагрузка — только через крепёжную гайку, не на корпус
❌ Монтаж в металлический кронштейн вплотную (ложные срабатывания)
Заключение
Правильный выбор датчика — это компромисс между точностью, диапазоном, стойкостью к среде, стоимостью и сложностью подключения. Никогда не выбирайте датчик по принципу "самый дешёвый" — плохой датчик в критическом месте обойдётся дороже в простоях и ремонтах.
Всегда изучайте datasheet: реальный диапазон рабочих температур, степень защиты IP, материал контактной части. И никогда не экономьте на монтаже — половина проблем с датчиками — это неправильный монтаж, а не неисправность прибора.
