Интернет вещей (IoT, Internet of Things) в промышленной среде получил отдельное направление — промышленный интернет вещей (IIoT, Industrial Internet of Things). Это комплекс аппаратных и программных решений, который объединяет датчики, оборудование, контроллеры и ИТ-системы в единую цифровую среду с возможностью обмена данными в режиме, близком к реальному времени.
Внедрение IIoT позволяет:
осуществлять непрерывный мониторинг оборудования;
переходить от планового к прогнозирующему обслуживанию (Predictive Maintenance);
снижать внеплановые простои;
оптимизировать энергопотребление;
повышать прозрачность производственных процессов;
интегрировать производство с ERP- и MES-системами.
Что такое IIoT и какие задачи он решает
Промышленный интернет вещей (IIoT) — это совокупность технологий, обеспечивающих подключение оборудования и датчиков к сети для сбора, передачи, обработки и анализа данных.
Ключевая задача IIoT — переход от реактивной модели эксплуатации оборудования («сломалось — ремонтируем») к проактивной модели управления активами.
Проблема традиционного подхода
На предприятии с большим количеством сложных машин:
оборудование обслуживается по регламенту, а не по фактическому состоянию;
поломки часто возникают внезапно;
возникают внеплановые простои;
требуется держать избыточный склад запчастей;
увеличиваются эксплуатационные расходы (OPEX).
Как IIoT меняет модель управления
Каждая единица оборудования оснащается датчиками, которые фиксируют:
температуру,
вибрацию,
давление,
ток и напряжение,
скорость вращения,
другие технологические параметры.
Данные передаются на локальные серверы или в облачную инфраструктуру, где автоматически анализируются. При отклонении параметров от нормативных значений система:
уведомляет оператора;
формирует заявку на обслуживание;
может инициировать автоматическое регулирование.
Это позволяет:
предотвратить аварии,
сократить downtime,
снизить стоимость владения оборудованием (TCO).
Прогнозирующее обслуживание: практический пример
Один из наиболее показательных кейсов — авиационная промышленность. Производители двигателей устанавливают независимые каналы связи, предназначенные исключительно для передачи телеметрии наземным службам.
На основе массивов данных строятся аналитические модели, которые прогнозируют:
остаточный ресурс узлов;
вероятность отказа;
оптимальное время замены деталей.
В промышленности аналогичный подход применяет, например, Siemens. На производственных площадках компания внедряет системы датчиков, которые контролируют:
механические параметры станков,
энергопотребление,
режимы загрузки линий.
Если линия простаивает, система автоматически снижает энергопотребление, что напрямую сокращает операционные затраты.
История развития IoT и становление IIoT
Концептуальные предпосылки IoT появились еще в 1980-х годах с развитием сетевых технологий.
Термин «Internet of Things» в 1999 году предложил Kevin Ashton. Он рассматривал применение RFID-меток для отслеживания товаров в цепочках поставок.
Активная фаза развития IoT началась в 2010-х годах благодаря:
удешевлению сенсоров;
распространению беспроводной связи;
развитию облачных платформ;
росту вычислительных мощностей.
В промышленности это привело к формированию концепции IIoT и «умных фабрик» (Smart Factory) в рамках парадигмы Industry 4.0.
Архитектура IIoT: уровни и требования
Типовая архитектура IIoT представляет собой многоуровневую систему.
1. Уровень сенсоров и устройств (Device Layer)
Физический уровень включает:
датчики,
исполнительные механизмы,
контроллеры,
производственное оборудование.
Критические требования:
устойчивость к температуре, пыли, влажности;
виброустойчивость;
низкое энергопотребление;
промышленная степень защиты (IP, EMI/EMC).
2. Сеть передачи данных (Communication Layer)
Обеспечивает передачу информации между устройствами, edge-узлами и центрами обработки.
Используются:
Ethernet;
Wi-Fi;
4G/5G;
LPWAN;
промышленные протоколы.
Требования:
высокая пропускная способность;
минимальная задержка;
отказоустойчивость;
защищенность передачи данных.
Оборудование промышленного уровня поставляют такие компании, как:
Schneider Electric
Allied Telesis
Moxa
Hirschmann Automation and Control
B&R
Выбор оборудования должен учитывать реальные условия эксплуатации — перепады температур, влажность, вибрации и электромагнитные помехи.
3. Граничные устройства (Edge Layer)
Edge-устройства обрабатывают данные непосредственно на объекте.
Их задачи:
локальная фильтрация и агрегация данных;
анализ в реальном времени;
снижение нагрузки на облако;
обеспечение автономной работы при потере связи.
Обычно поддерживаются протоколы MQTT, OPC UA и другие индустриальные стандарты.
Важно разграничивать:
Edge — анализ и предварительная обработка данных;
PLC/контроллеры — управление оборудованием.

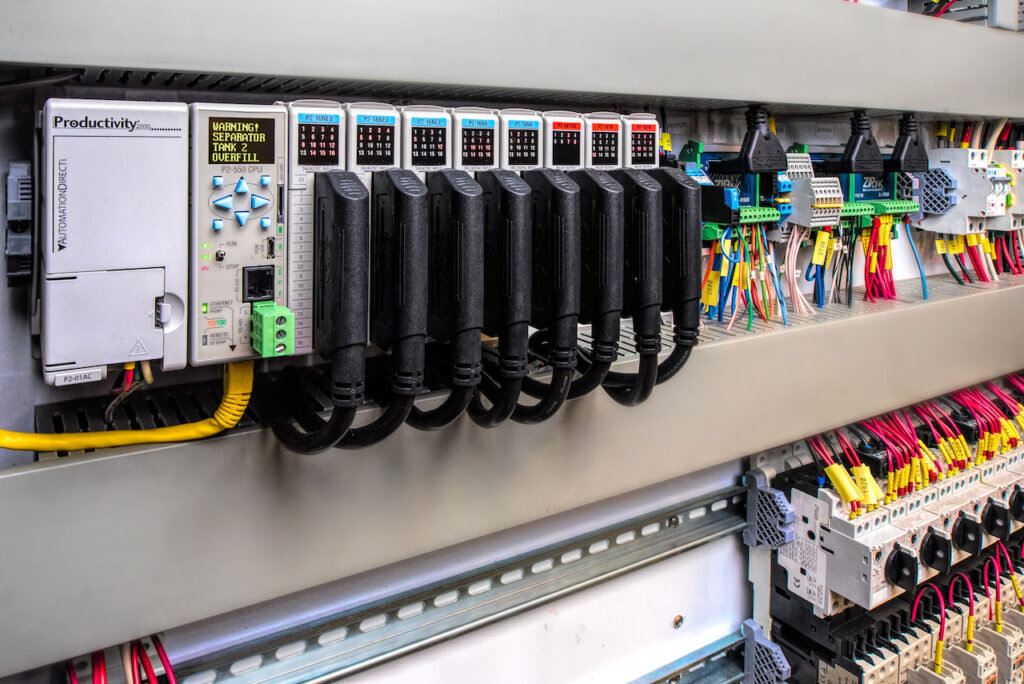

4. Уровень управления (Control Layer)
Включает:
PLC;
SCADA-системы;
MES;
интеграцию с ERP.
Системы класса SCADA обеспечивают диспетчеризацию и визуализацию процессов, а MES — управление производственными операциями.
5. Обработка данных и аналитика (Data & Analytics Layer)
На этом уровне используются:
Big Data;
машинное обучение;
предиктивная аналитика;
цифровые двойники (Digital Twin).
Цель — выявление закономерностей, оптимизация процессов и стратегическое управление активами.
Применение IIoT в различных отраслях
Промышленность и машиностроение
мониторинг станков;
оптимизация производственных линий;
снижение брака;
предиктивное обслуживание.
Особое значение имеют edge-вычисления и отказоустойчивые сети.
Логистика и транспорт
отслеживание транспорта в реальном времени;
контроль состояния грузов;
автоматическое пополнение запасов.
Ключевую роль играют мобильные сети и устойчивость связи при перемещении между зонами покрытия.
Энергетика
мониторинг генерации и распределения;
контроль подстанций;
управление распределенными энергоресурсами;
интеграция ВИЭ.
Системы должны быть масштабируемыми и устойчивыми к тяжелым условиям эксплуатации.
Сельское хозяйство
мониторинг влажности почвы;
контроль микроклимата;
управление сельхозтехникой;
автоматизация полива.
Основной акцент — энергоэффективные беспроводные технологии и автономность.
Преимущества внедрения IIoT
Внедрение промышленного интернета вещей позволяет:
снизить внеплановые простои;
сократить издержки на обслуживание;
уменьшить энергопотребление;
повысить прозрачность процессов;
улучшить управляемость цепочек поставок;
повысить общую операционную эффективность предприятия.
IIoT становится фундаментом цифровой трансформации промышленности и ключевым элементом конкурентоспособности в условиях Industry 4.0.
Конденсаторы — обязательные компоненты большинства электронных устройств: от бытовой техники до промышленной автоматики. Они выполняют функции накопления и отдачи энергии, фильтрации помех, формирования частоты и сглаживания пульсаций напряжения.
Во многих случаях отказ оборудования связан именно с неисправностью конденсатора. Поэтому важно понимать, как корректно проверить его работоспособность с помощью мультиметра и какие дефекты встречаются чаще всего.
Что такое конденсатор и как он работает
Конденсатор — это пассивный электронный компонент, состоящий из двух проводящих обкладок, разделённых диэлектриком. Его ключевые параметры:
Ёмкость (Ф, мкФ, нФ, пФ) — способность накапливать заряд
Рабочее напряжение (В) — максимально допустимое напряжение
Тип диэлектрика — влияет на стабильность и область применения
Полярность — у некоторых типов строго соблюдается
Основные виды конденсаторов
1. По назначению
Высоковольтные
Используются в силовой электронике и высоковольтном оборудовании.
Бывают керамические, масляные, вакуумные. Доступ к ним часто ограничен требованиями безопасности.
Пусковые
Применяются в электродвигателях для увеличения пускового момента.
Подстроечные (переменные)
Позволяют изменять ёмкость регулировкой положения подвижной пластины.
Импульсные
Формируют короткие пики напряжения для передачи сигналов.
Помехоподавляющие (X и Y-класса)
Стабилизируют работу чувствительных устройств, подавляя электромагнитные помехи.
2. По типу диэлектрика
Бумажные
Плёночные
Керамические
Слюдяные
Электролитические (алюминиевые, танталовые)
Стеклокерамические
Оксидно-полупроводниковые
3. По полярности
Полярные
Электролитические
Танталовые
Имеют маркировку минусового вывода. Нарушение полярности приводит к выходу из строя.
Неполярные
Керамические
Плёночные
Слюдяные
Не требуют соблюдения полярности при подключении.
Типичные неисправности конденсаторов
1. Короткое замыкание (КЗ)
Причины:
пробой изоляции
превышение рабочего напряжения
перегрев
механические повреждения
Симптом: сопротивление близко к нулю.
2. Обрыв
Потеря электрического контакта с обкладкой.
Ёмкость становится равной нулю.
Часто встречается:
в электролитических
в помехоподавляющих Y-конденсаторах (конструктивно защищены от КЗ)
3. Потеря ёмкости
Особенно характерна для электролитических конденсаторов из-за высыхания электролита.
4. Повышенная утечка
Элемент не удерживает заряд. Часто наблюдается у:
электролитических
танталовых
Подготовка к проверке мультиметром
Перед измерениями необходимо:
Отключить устройство от сети
Разрядить конденсатор
Замкнуть выводы металлическим предметом (для мощных — через резистор)
Осмотреть корпус
вздутие
потёки
трещины
обугливание
Определить полярность
Выпаять элемент
Проверка на плате часто даёт некорректные результаты из-за влияния других компонентов.
Как проверить полярный (электролитический) конденсатор
Проверка на КЗ или обрыв
Разрядить элемент
Установить мультиметр в режим:
«прозвонка»
«сопротивление»
Подключить:
«+» к плюсу
«−» к минусу
Интерпретация результатов:
Показание
Диагноз
0 Ом
Короткое замыкание
1 без изменений
Обрыв
Сопротивление растёт
Исправен
Рост сопротивления означает заряд конденсатора от батареи мультиметра.
Как проверить неполярный конденсатор
Установить режим измерения сопротивления (МОм)
Подключить щупы без соблюдения полярности
Результат:
Более 2 МОм → исправен
Менее 2 МОм → вероятна неисправность
Проверка на короткое замыкание
В режиме прозвонки
Если мультиметр постоянно издаёт звуковой сигнал — присутствует КЗ.
В режиме сопротивления
Сопротивление близкое к 0 Ом — короткое замыкание.
Проверка на обрыв
Метод 1 — прозвонка
Кратковременный щелчок → исправен
Отсутствие реакции → возможен обрыв
Метод 2 — измерение сопротивления
На максимальном диапазоне сопротивление должно плавно увеличиваться.
Проверка остаточного напряжения
Самый чувствительный способ:
В режиме сопротивления зарядить конденсатор 2–3 секунды
Переключить мультиметр на измерение постоянного напряжения
Подключить снова
Если прибор показывает остаточное напряжение — элемент исправен.
Подходит для большинства типов, кроме сверхмалых ёмкостей (<470 пФ).
Как измерить ёмкость мультиметром
Если прибор имеет функцию измерения ёмкости:
Выбрать режим Cx
Установить диапазон
Подключить выводы
Сравнить значение с номиналом
Допустимое отклонение обычно:
±5–20% для большинства типов
±10% для электролитических
Проверка пускового конденсатора
Обесточить оборудование
Выпаять и разрядить элемент
Измерить ёмкость
Сравнить с номиналом
Если расхождение превышает допустимое — требуется замена.
Проверка керамического конденсатора
Керамические — неполярные.
Режим измерения сопротивления
Предел — МОм
Показание >2 МОм → исправен
Для точной оценки ёмкости нужен специализированный прибор.
Можно ли проверять без выпаивания?
В большинстве случаев — нет.
Причины:
параллельные цепи искажают показания
диоды и транзисторы могут симулировать КЗ
измеряется суммарная ёмкость
Допустимо проверять:
электролитические >1 мкФ
только на КЗ или обрыв
Для точной диагностики рекомендуется выпаивание.
Когда лучше заменить, чем проверять?
Если наблюдаются:
вздутие
утечка электролита
сильный перегрев
значительное отклонение ёмкости
В таких случаях замена быстрее и надёжнее ремонта.
Вывод
Проверка конденсатора мультиметром — эффективный способ диагностики короткого замыкания, обрыва и грубых отклонений ёмкости.
Для точных измерений малых ёмкостей и оценки ESR требуется специализированное оборудование.
LiDAR (Light Detection and Ranging) — это технология измерения расстояния с помощью лазерного излучения. Метод основан на регистрации времени пролёта лазерного импульса (TOF, Time of Flight) от источника до объекта и обратно к приёмнику.
По сути, лидар — это высокоточный лазерный дальномер, формирующий трёхмерную модель окружающего пространства в виде облака точек.
История технологии
Концепция лидара была предложена в 1930 году британским физиком Edward Hutchinson Synge, который рассматривал возможность исследования атмосферы с помощью мощных световых источников.
Сегодня LiDAR широко применяется в:
метеорологии,
геодезии,
автономном транспорте,
сельском хозяйстве,
робототехнике,
космических исследованиях.
Как работает LiDAR
Принцип работы включает несколько этапов:
Генерация импульса
Лазерный излучатель (часто 905 нм или 1550 нм) формирует короткий импульс света.
Отражение от объекта
Луч достигает поверхности (здание, автомобиль, дерево, человек) и отражается.
Регистрация сигнала
Отражённый свет фиксируется фотоприёмником.
Расчёт расстояния
Система измеряет время пролёта импульса и вычисляет расстояние по формуле:
D=c⋅t2D = \frac{c \cdot t}{2}D=2c⋅t
где:
D — расстояние,
c — скорость света,
t — время между отправкой и приёмом импульса.
Формирование облака точек
Миллионы измерений объединяются в трёхмерную карту сцены.
Основные компоненты лидара
Типовая система LiDAR включает:
лазерный модуль (часто VCSEL);
оптическую систему (линзы, фильтры);
фотоприёмник (SiPM или лавинный фотодиод);
АЦП (аналогово-цифровой преобразователь);
вычислительный модуль (FPGA, AI-процессор);
систему сканирования.
Типы лидаров
1. Механические лидары (360°)
Имеют вращающуюся платформу с излучателем и приёмником.
Особенности:
горизонтальный обзор 360°
высокая точность
сложная механика
более высокая стоимость
Применяются в автономных автомобилях и картографировании.
2. Твердотельные лидары
Не содержат вращающихся элементов. Сканирование выполняется с помощью MEMS-зеркал или фазированных решёток.
Преимущества:
компактность
устойчивость к вибрациям
меньшая стоимость
высокая надёжность
Широко применяются в ADAS, дронах и робототехнике.
Методы измерения скорости
LiDAR может измерять скорость объектов:
Доплеровский метод — по изменению частоты отражённого сигнала.
Последовательные измерения — по изменению расстояния во времени.
Используется для определения скорости:
ветра,
транспортных средств,
движущихся объектов.
Области применения LiDAR
1. Автономный транспорт и ADAS
LiDAR — ключевой сенсор в системах автопилотирования.
Пример промышленного внедрения — разработки компании Waymo и беспилотные проекты Яндекс.
Функции:
обнаружение препятствий
распознавание пешеходов
адаптивный круиз-контроль
экстренное торможение
удержание полосы
2. Геодезия и картография
Аэро-лидары устанавливаются на самолёты и БПЛА.
Используются совместно с:
GPS
инерциальными системами (IMU)
Результат — цифровая модель рельефа (ЦМР).
3. Метеорология и атмосферные исследования
Позволяют измерять:
аэрозольную нагрузку
концентрацию метана
параметры облаков
скорость ветра
интенсивность осадков
4. Сельское хозяйство
Применение:
построение топографии полей
анализ зон урожайности
обнаружение сорняков (с применением ML)
навигация сельхозтехники без GPS
мониторинг виноградников и садов
5. Археология
LiDAR позволяет выявлять объекты под густым лесным покровом.
Пример — обнаружение древних сооружений в регионе Ла-Москития (Гондурас) и исследование древнего города Махендрапарвата.
6. Космос
Лазерная альтиметрия применяется для картографирования планет.
Пример — марсианский альтиметр MOLA на орбитальном аппарате NASA.
Также лидар используется при сближении космических аппаратов и посадке на поверхность.
Российский рынок лидаров
Производство
В 2025 году компания Радар ММС запустила производство модулей воздушно-лазерного сканирования для автомобилей и дронов.
Исследования
В 2022 году МТУСИ совместно с ИОФ РАН протестировали мобильный лидар в рамках научной установки беспроводной подводной лазерной связи.
Мировой рынок LiDAR
Автомобильный сегмент
По данным Fortune Business Insights:
2024 год — $3,72 млрд
2026 год — $4,16 млрд
прогноз к 2032 году — $9,54 млрд
CAGR — 12,6%
Крупные игроки:
Luminar Technologies
Valeo S.A.
Innoviz Technologies
Continental
Aeva Technologies
Ouster
Hesai Technology
RoboSense
Рынок лидаров для смартфонов
2023 год — $2,03 млрд
2024 год — $2,42 млрд
прогноз к 2032 году — $10 млрд
CAGR — 19,38%
Рост обеспечен развитием AR/VR и мобильной съёмки.
Преимущества и ограничения технологии
Преимущества
высокая точность (до сантиметров)
независимость от освещённости
формирование 3D-моделей в реальном времени
высокая дальность (до 300+ м)
Ограничения
чувствительность к погодным условиям
высокая стоимость (для высокодальних систем)
необходимость обработки больших массивов данных
Перспективы развития
Тренды отрасли:
переход от механических к твердотельным решениям
интеграция с AI
снижение стоимости модулей
рост применения в умных городах
развитие FMCW-лидаров
интеграция в потребительскую электронику

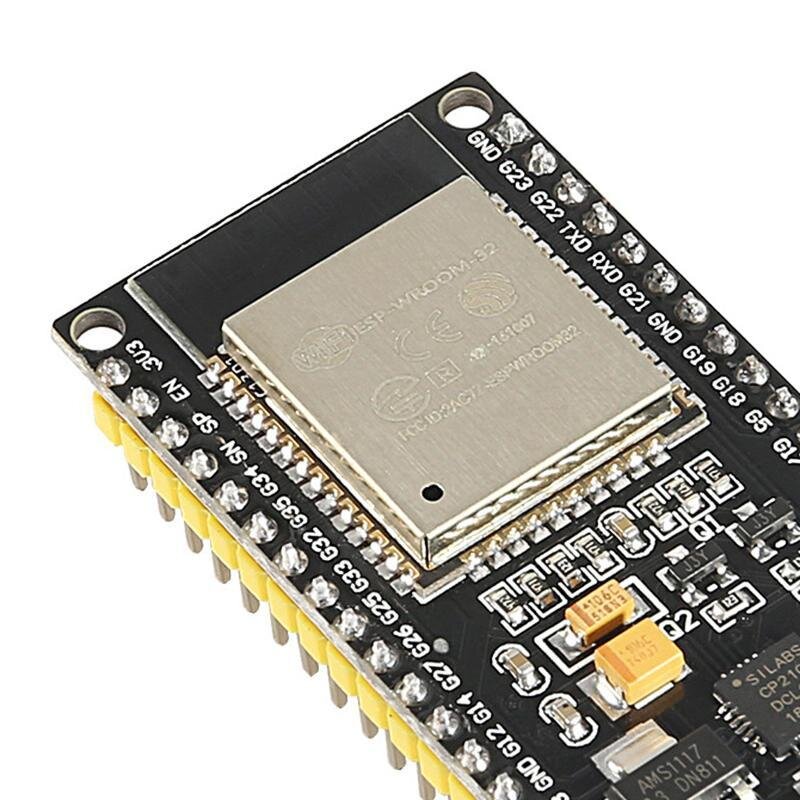

1. Зачем нужна PSRAM в ESP32
Микроконтроллеры семейства ESP32 имеют сотни килобайт встроенной SRAM, размещённой на том же кристалле, что и CPU, периферия и контроллеры. Для задач вроде:
обработки графики (LVGL, дисплеи),
буферизации аудио,
работы с большими JSON,
сетевых стеков,
ML-моделей,
этого объёма часто недостаточно.
Поэтому архитектура предусматривает подключение внешней PSRAM (Pseudo-Static RAM) — псевдо-статической оперативной памяти, которая расширяет доступный heap.
2. Что такое PSRAM
2.1 Терминология
В документации Espressif используются как взаимозаменяемые:
PSRAM
SPI RAM
SPIRAM
Во всех случаях речь идёт об одном типе внешней памяти.
2.2 Почему «Pseudo-Static»
PSRAM сочетает в себе:
Внутренняя структура: DRAM
Ячейки динамические (как в DRAM)
Требуется refresh
Внешний интерфейс: как у SRAM
Встроенная логика регенерации
CPU работает с ней как с обычной RAM
Внешний контроллер refresh не нужен
Именно поэтому — Pseudo-Static.
3. Аппаратная архитектура доступа к PSRAM
3.1 Подключение
PSRAM подключается:
через SPI / QSPI / OPI
по той же шине, что и Flash
с отдельной линией Chip Select
В модулях типа WROVER чип PSRAM обычно установлен внутри металлического экрана.
В новых сериях возможна:
in-package PSRAM (в одном корпусе с SoC)
но архитектурно она остаётся «внешней»
3.2 Как CPU обращается к PSRAM
Доступ НЕ прямой.
Схема:
CPU → Cache → MMU → SPI → PSRAM
Алгоритм:
CPU обращается к виртуальному адресу.
MMU отображает его в физический адрес PSRAM.
Cache:
cache hit → мгновенно
cache miss → чтение через SPI
В новых сериях используется write-back cache.
3.3 Главное ограничение
PSRAM всегда медленнее внутренней SRAM, потому что:
последовательная шина
работа через кэш
латентность SPI
Следствие: стек задач и DMA-буферы по умолчанию остаются во внутренней памяти.
4. Важные аппаратные ограничения
4.1 Напряжение
PSRAM бывает:
1.8 В
3.3 В
Оно должно совпадать с Flash.
Выбор задаётся:
strapping pins
eFuse
Ошибка может:
отключить память
повредить чип
4.2 DMA
На старых ESP32:
DMA напрямую с PSRAM невозможен
На новых сериях:
возможен
но требует контроля когерентности кэша
4.3 Стек FreeRTOS
По умолчанию:
стек задач → внутренняя RAM
Технически можно разместить в PSRAM (через xTaskCreateStatic), но это не рекомендуется.
5. Особенности разных серий ESP32
5.1 Классический ESP32
QSPI (4 линии)
максимум 4 МБ отображаемого окна
кэш 32 КБ на ядро
при 8 МБ требуется Himem API (bank switching)
Поддерживаются режимы MMU:
Normal
Low-High
Even-Odd
DMA напрямую не работает.
5.2 ESP32-S2
независимые ICache и DCache
до 10.5 МБ виртуального адресного пространства
возможно выполнение кода из PSRAM
настраиваемый размер кэша
5.3 ESP32-S3
Quad / Octal SPI
поддержка XTS-AES
до 32 МБ отображаемого пространства
общий кэш для двух ядер
Octal PSRAM заметно быстрее Quad.
5.4 ESP32-C5 и ESP32-C61
поддержка PSRAM есть
до 32 МБ отображения
доступ через кэш и GDMA
Ранние C-серии (C2, C3, C6) PSRAM не поддерживают.
5.5 ESP32-P4
Наиболее производительная архитектура:
до 64 МБ PSRAM
интерфейсы OPI и HPI
двухуровневый кэш (L1 + L2)
частоты до 200 МГц
аппаратное шифрование
6. Использование PSRAM в ESP-IDF
Основной компонент: esp_psram
В новых версиях ESP-IDF его нужно явно добавить в зависимости:
idf_component_register( SRCS "main.c" INCLUDE_DIRS "." REQUIRES esp_psram )После этого появляется меню:
Component config → ESP PSRAM7. Ключевые параметры menuconfig
7.1 CONFIG_SPIRAM_BOOT_INIT
Автоматическая инициализация при старте.
Рекомендуется включать.
7.2 CONFIG_SPIRAM_IGNORE_NOTFOUND
Позволяет загружаться без PSRAM.
Полезно для универсальных прошивок.
7.3 CONFIG_SPIRAM_MEMTEST
Тест памяти при старте.
≈ 1 секунда на 4 МБ.
7.4 CONFIG_SPIRAM_USE
Определяет стратегию интеграции:
1) MEMMAP
Просто отображение в адресное пространство.
Вы сами управляете памятью.
2) CAPS_ALLOC
Использование через:
heap_caps_malloc(size, MALLOC_CAP_SPIRAM);Наиболее управляемый способ.
3) MALLOC (по умолчанию)
PSRAM объединяется с общей кучей.
malloc() автоматически выбирает регион.
7.5 CONFIG_SPIRAM_MALLOC_ALWAYSINTERNAL
Порог (по умолчанию 16 КБ):
меньше → внутренняя RAM
больше → PSRAM
7.6 CONFIG_SPIRAM_MALLOC_RESERVE_INTERNAL
Резервирует внутреннюю память под:
DMA
стеки задач
критические участки
Очень важная опция для стабильности.
7.7 Перенос кода и данных
CONFIG_SPIRAM_FETCH_INSTRUCTIONS
CONFIG_SPIRAM_RODATA
CONFIG_SPIRAM_XIP_FROM_PSRAM
Позволяют:
выполнять код из PSRAM
разгрузить Flash
ускорить систему (в Octal-режиме)
8. API esp_psram
Функции:
esp_psram_init(); esp_psram_is_initialized(); esp_psram_get_size();Практически используется только:
esp_psram_get_size();9. Выделение памяти
9.1 Автоматический режим
void *ptr = malloc(size);Работает при CONFIG_SPIRAM_USE_MALLOC.
9.2 Явное выделение в PSRAM
void *ptr = heap_caps_malloc(size, MALLOC_CAP_SPIRAM);Освобождение — обычный free().
9.3 Когда использовать PSRAM
Подходит для:
больших JSON
framebuffer
аудиобуферов
кешей
временных массивов
Не подходит для:
DMA
ISR
стека задач
структур с высокой частотой доступа
10. Практическая стратегия
Оптимальный подход для production:
CONFIG_SPIRAM_USE_CAPS_ALLOC
CONFIG_SPIRAM_MALLOC_RESERVE_INTERNAL
WiFi/LWIP → в PSRAM
Стек, DMA → внутренняя RAM
Это даёт предсказуемую производительность.
11. Итог
PSRAM — это:
дешёвый способ расширить RAM
возможность работать с графикой и ML
разгрузка внутренней памяти
Но:
– всегда медленнее внутренней SRAM
– требует грамотной конфигурации
– может вызывать проблемы когерентности
Для серьёзных проектов рекомендуется:
ESP-IDF
ручное управление аллокацией
контроль DMA-буферов
резерв внутренней памяти
Введение: Почему SysVinit умер, и при чём тут Systemd
Представьте себе повара, который готовит ужин на 10 человек, но строго по одному блюду за раз — сначала суп, потом только начинает нарезать салат. Именно так работала старая система инициализации SysVinit: запускала службы строго по одной, в заранее заданном порядке. Независимо от того, зависят ли они друг от друга.
С усложнением Linux-систем это стало болью:
Медленная загрузка. Служба A ждёт завершения службы B, даже если между ними нет никакой реальной зависимости.
Нет контроля за процессами. Запустил — и забыл. Упал дочерний процесс? SysVinit об этом не знает.
Хаос в логах. Каждый сервис пишет куда хочет: один в /var/log/nginx/, другой в syslog, третий в /tmp/. Никакой единой точки входа.
Хрупкие скрипты. Shell-скрипты в /etc/init.d/ — это огромное поле для ошибок и несовместимостей между дистрибутивами.
В 2010 году Леннарт Поттеринг (Lennart Poettering) представил systemd — систему, которая решала все эти проблемы разом. Параллельный запуск, граф зависимостей, контрольные группы, централизованные логи. Сообщество поначалу встретило его в штыки (споры были жаркими), но сегодня systemd — стандарт де-факто в Fedora, Debian, Ubuntu, Arch, RHEL, CentOS и большинстве других дистрибутивов.
Давайте разберём его по косточкам.
Часть 1. Архитектура systemd — что происходит под капотом
1.1 PID 1 — главный процесс системы
Когда ядро Linux загружается, оно запускает самый первый пользовательский процесс с PID 1. В системах с systemd это и есть демон systemd. Он — прямой родитель всех остальных процессов в системе.
Это важно по двум причинам:
Если PID 1 упадёт — система паникует. Поэтому systemd написан максимально надёжно.
Все процессы, которые становятся «сиротами» (их родитель умер), автоматически переходят под крыло PID 1.
Ядро Linux └── systemd (PID 1) ├── journald (логирование) ├── udevd (устройства) ├── networkd (сеть) ├── nginx.service (ваш веб-сервер) ├── postgresql.service (БД) └── ... все остальные сервисы1.2 Ключевые компоненты системы
systemd (PID 1) Главный дирижёр. Читает юнит-файлы, строит граф зависимостей, запускает процессы в нужном порядке, следит за их состоянием через cgroups.
systemctl Ваш пульт управления. Когда вы пишете systemctl start nginx, эта утилита НЕ запускает nginx напрямую. Она отправляет сообщение по D-Bus демону systemd, который и выполняет работу. Это ключевое отличие от простого вызова скрипта.
journald Централизованная система логирования. Перехватывает stdout и stderr всех сервисов, обогащает каждую запись метаданными (PID, UID, имя юнита, хостнейм) и сохраняет в структурированном бинарном формате. Это позволяет делать сложные запросы к логам — как SQL к базе данных.
udevd Менеджер устройств. Когда вы подключаете USB-флешку, именно udevd создаёт /dev/sdb, загружает нужные модули ядра и может запустить определённый сервис.
networkd, timedated, logind Специализированные демоны для управления сетью, системным временем и пользовательскими сессиями. Они общаются с PID 1 через D-Bus.
1.3 D-Bus — как компоненты разговаривают друг с другом
D-Bus — это системная шина сообщений, аналог внутренней корпоративной почты между процессами. Вместо того чтобы процессы вызывали функции друг друга напрямую (что небезопасно), они отправляют структурированные сообщения через шину.
Практический пример: systemctl start nginx
systemctl формирует D-Bus-сообщение: «Вызови метод StartUnit с аргументом nginx.service»
Сообщение уходит в системную шину
Демон systemd получает его и выполняет
Возвращает ответ через ту же шину
Это даёт безопасность (права проверяются на уровне D-Bus), гибкость (любая программа может управлять сервисами) и расширяемость.
Часть 2. Юниты — строительные блоки systemd
Юнит (unit) — это описание любого системного ресурса в виде декларативного конфигурационного файла. Думайте о нём как о «паспорте» для сервиса, сокета, таймера или точки монтирования.
2.1 Где хранятся юниты
Путь
Назначение
Приоритет
/usr/lib/systemd/system/
Юниты, установленные пакетным менеджером
Низкий
/etc/systemd/system/
Ваши кастомные юниты и переопределения
Высокий
/run/systemd/system/
Временные юниты (исчезают после перезагрузки)
Высший
2.2 Типы юнитов
.service — сервисы (самый частый тип)
Описывает демон или процесс. Именно с ним вы работаете в 90% случаев.
ini
# /etc/systemd/system/myapp.service [Unit] Description=My Awesome Application After=network.target postgresql.service Requires=postgresql.service [Service] Type=simple ExecStart=/usr/bin/myapp --config /etc/myapp/config.yml ExecReload=/bin/kill -HUP $MAINPID Restart=on-failure RestartSec=5s User=myapp Group=myapp [Install] WantedBy=multi-user.targetПараметр Type= — это важно понимать правильно:
Тип
Поведение
Когда использовать
simple
systemd считает сервис запущенным сразу после старта ExecStart
Большинство современных программ
forking
Программа делает fork() и завершает родительский процесс. systemd ждёт этого.
Старые Unix-демоны (nginx, apache)
notify
Программа сама сигнализирует systemd через sd_notify(), что готова
Программы с поддержкой systemd API
oneshot
Программа выполняется и завершается. systemd ждёт завершения.
Скрипты, одноразовые задачи
dbus
Сервис считается запущенным, когда занял имя на D-Bus
Демоны, использующие D-Bus
idle
Запуск откладывается до завершения всех остальных задач
Фоновые задачи с низким приоритетом
Жизненный цикл и перезапуск:
ini
[Service] # Варианты для Restart=: # no — не перезапускать никогда # on-success — только при коде выхода 0 # on-failure — при любом ненулевом коде, сигнале или таймауте (самый частый выбор) # on-abnormal — при сигнале или таймауте (не при коде выхода) # always — перезапускать всегда (даже при systemctl stop!) Restart=on-failure RestartSec=5s # Ограничение на количество перезапусков: # Максимум 5 попыток за 30 секунд, потом сдаться StartLimitIntervalSec=30s StartLimitBurst=5.socket — socket-based activation (ленивый запуск)
Это одна из самых мощных и недооценённых фич systemd. Идея простая: зачем держать 20 сервисов запущенными, если большинство из них обращаются раз в час?
Socket-based activation работает так:
systemd открывает и слушает сокет (порт, Unix socket, FIFO)
Сам сервис не запущен
Приходит первое подключение
systemd запускает сервис и передаёт ему уже установленное соединение
Клиент не замечает разницы — соединение не потеряно!
ini
# /etc/systemd/system/echo.socket [Unit] Description=Echo Server Socket [Socket] ListenStream=12345 Accept=no [Install] WantedBy=sockets.targetini
# /etc/systemd/system/echo.service [Unit] Description=Echo Server Service [Service] Type=simple ExecStart=/usr/local/bin/echo-server # Сервис получит сокет через файловый дескриптор 3 StandardInput=socketАктивация: sudo systemctl enable --now echo.socket — и сервис будет запускаться автоматически при первом подключении.
.timer — замена cron с суперспособностями
Таймеры systemd мощнее cron по нескольким причинам:
Поддерживают зависимости (запустить только если работает такой-то сервис)
Логируются в journald как обычные юниты
Могут «догнать» пропущенные запуски после перезагрузки (Persistent=true)
Точность до секунды и поддержка случайных задержек для распределения нагрузки
ini
# /etc/systemd/system/backup.timer [Unit] Description=Daily Backup Timer [Timer] # Запускать каждый день в 02:30 OnCalendar=*-*-* 02:30:00 # Случайная задержка до 10 минут (не всё одновременно в 02:30!) RandomizedDelaySec=10m # Запустить задачу, если она была пропущена (например, система была выключена) Persistent=true [Install] WantedBy=timers.targetini
# /etc/systemd/system/backup.service [Unit] Description=Daily Backup Job [Service] Type=oneshot ExecStart=/usr/local/bin/backup.sh User=backupАктивация: sudo systemctl enable --now backup.timer
Проверить все активные таймеры: systemctl list-timers --all
Синтаксис OnCalendar:
Выражение
Значение
daily
Каждый день в 00:00
weekly
Каждый понедельник в 00:00
monthly
1-го числа каждого месяца
*-*-* 09:00:00
Каждый день в 09:00
Mon-Fri *-*-* 08:30:00
По будням в 08:30
*-*-1,15 00:00:00
1-го и 15-го каждого месяца
Проверить выражение: systemd-analyze calendar "Mon-Fri *-*-* 08:30:00"
.target — группы юнитов (замена runlevel)
Target — это не сервис, а точка синхронизации. Думайте об этом как о «состоянии системы», которого нужно достичь.
Target
Аналог runlevel
Значение
poweroff.target
0
Выключение
rescue.target
1
Однопользовательский режим
multi-user.target
3
Многопользовательский без GUI
graphical.target
5
С графическим интерфейсом
reboot.target
6
Перезагрузка
bash
# Узнать текущий target (аналог текущего runlevel) systemctl get-default # Сменить target (аналог init 3) sudo systemctl isolate multi-user.target # Установить target по умолчанию sudo systemctl set-default multi-user.target.path — реакция на события файловой системы
Аналог incron. Запускает сервис при изменениях в файловой системе.
ini
# /etc/systemd/system/watch-uploads.path [Unit] Description=Watch for new uploads [Path] # Запустить связанный .service когда появится этот файл PathExists=/var/spool/uploads/trigger.flag # Или мониторить директорию на изменения DirectoryNotEmpty=/var/spool/uploads/ [Install] WantedBy=multi-user.target2.3 Зависимости между юнитами — граф, а не очередь
Это одно из ключевых отличий systemd от SysVinit. Вместо фиксированного порядка — направленный граф зависимостей.
Директивы зависимостей:
Директива
Тип
Поведение
Requires=
Жёсткая
Если зависимость не запустилась — этот юнит тоже не стартует и останавливается вместе с ней
Wants=
Мягкая
Пробует запустить зависимость, но если та упадёт — не останавливается
BindsTo=
Очень жёсткая
Как Requires, но юнит останавливается если зависимость остановится в любой момент
PartOf=
Односторонняя
Останавливается/перезапускается вместе с зависимостью, но не запускается вместе с ней
Conflicts=
Конфликт
Не может работать одновременно с указанным юнитом
Директивы порядка:
Директива
Поведение
After=
Этот юнит запускается ПОСЛЕ указанного
Before=
Этот юнит запускается ДО указанного
ini
[Unit] # Правильная комбинация: сначала БД, потом мы, и мы не работаем без БД After=postgresql.service Requires=postgresql.serviceЧасть 3. cgroups — почему systemd знает всё о ваших процессах
3.1 Проблема, которую решают cgroups
Представьте: nginx запущен. Он форкает 4 воркера. Один воркер форкает ещё процесс для CGI. Тот форкает что-то ещё. Итого 10 процессов, и все они «принадлежат» nginx, но в SysVinit это было невозможно отследить.
Control Groups (cgroups) — механизм ядра Linux, который позволяет объединять процессы в иерархические группы и управлять ими совместно.
Systemd автоматически создаёт cgroup для каждого сервиса. Все дочерние процессы — внутри этой группы. Всегда.
/sys/fs/cgroup/ ├── system.slice/ │ ├── nginx.service/ ← все процессы nginx здесь │ │ ├── pid: 1234 (master) │ │ ├── pid: 1235 (worker 1) │ │ ├── pid: 1236 (worker 2) │ │ └── pid: 1237 (cache loader) │ ├── postgresql.service/ ← и postgres здесь │ └── redis.service/ └── user.slice/ └── user-1000.slice/ ← процессы пользователя3.2 Что даёт cgroup на практике
Точный kill без зомби-процессов: При systemctl stop nginx systemd отправляет сигнал всей cgroup — умирают все 10 процессов, включая те, о которых вы не знали. Больше никаких «phantom workers».
Мониторинг:
bash
# Показать дерево процессов cgroup сервиса systemd-cgls /system.slice/nginx.service # Вывод: # /system.slice/nginx.service # └─ 1234 /usr/sbin/nginx -g daemon off; # ├─ 1235 nginx: worker process # ├─ 1236 nginx: worker process # └─ 1237 nginx: cache loader process # Мониторинг ресурсов в реальном времени (как top, но для cgroups) systemd-cgtop3.3 Ограничение ресурсов через юнит-файлы
Это магия. Вместо сложных настроек cgroups вручную — просто добавляете строки в секцию [Service]:
ini
[Service] # === ПАМЯТЬ === # Мягкий лимит: systemd начнёт агрессивно освобождать память MemoryHigh=400M # Жёсткий лимит: OOM Killer убьёт процесс если превысит MemoryMax=512M # Гарантированная память (не будет отдана другим) MemoryMin=100M # === CPU === # 50% от одного ядра CPUQuota=50% # Или: вес CPU (1-10000, default=100) CPUWeight=200 # === ДИСК (I/O) === # Ограничение чтения/записи для конкретного устройства IOReadBandwidthMax=/dev/sda 50M IOWriteBandwidthMax=/dev/sda 20M # === СЕТЬ (через IP accounting) === IPAccounting=yes IPAddressAllow=192.168.0.0/24 IPAddressDeny=anyПроверка текущих лимитов:
bash
# Посмотреть параметры cgroup напрямую в файловой системе cat /sys/fs/cgroup/system.slice/nginx.service/memory.max # 536870912 (512 МБ в байтах) # Или через systemctl systemctl show nginx.service | grep -E 'Memory|CPU|IO'Часть 4. journald — логи как база данных
4.1 Почему journald лучше текстовых логов
Обычный syslog — это текстовый файл. Хочешь найти все ошибки nginx за последний час? Пишешь grep "error" /var/log/nginx/error.log | grep "$(date +%b\ %d)" и молишься.
journald — структурированное хранилище с индексами. Каждая запись — не строчка текста, а объект с полями:
_SYSTEMD_UNIT=nginx.service ← какой сервис _PID=1234 ← какой процесс _UID=www-data ← от какого пользователя _HOSTNAME=web-01 ← на каком хосте PRIORITY=3 ← уровень важности (err) MESSAGE=connection refused... ← само сообщение _SOURCE_REALTIME_TIMESTAMP=... ← точное время4.2 Полное руководство по journalctl
bash
# === БАЗОВЫЕ ЗАПРОСЫ === # Все логи конкретного сервиса sudo journalctl -u nginx.service # Последние 50 строк sudo journalctl -u nginx.service -n 50 # Следить в реальном времени (как tail -f) sudo journalctl -u nginx.service -f # С определённого момента sudo journalctl -u nginx.service --since "2024-01-15 10:00:00" sudo journalctl -u nginx.service --since "1 hour ago" sudo journalctl -u nginx.service --since today sudo journalctl -u nginx.service --since yesterday --until "2024-01-14 23:59:59" # === ФИЛЬТРАЦИЯ ПО УРОВНЮ ВАЖНОСТИ === # 0=emerg, 1=alert, 2=crit, 3=err, 4=warning, 5=notice, 6=info, 7=debug sudo journalctl -p err # только err sudo journalctl -p err..warning # от err до warning sudo journalctl -u nginx -p warning # предупреждения nginx # === ФИЛЬТРАЦИЯ ПО ЗАГРУЗКЕ === sudo journalctl -b # текущая загрузка sudo journalctl -b -1 # предыдущая загрузка sudo journalctl -b -2 # позапрошлая загрузка sudo journalctl --list-boots # список всех загрузок # === ФОРМАТЫ ВЫВОДА === sudo journalctl -u nginx -o json # JSON (для парсинга) sudo journalctl -u nginx -o json-pretty # JSON с форматированием sudo journalctl -u nginx -o verbose # Все поля записи sudo journalctl -u nginx -o cat # Только текст сообщений # === ПРОДВИНУТЫЕ ЗАПРОСЫ === # Логи конкретного процесса sudo journalctl _PID=1234 # Логи от конкретного пользователя sudo journalctl _UID=1000 # Комбинирование условий (OR) sudo journalctl _SYSTEMD_UNIT=nginx.service + _SYSTEMD_UNIT=php-fpm.service # Экспорт в файл sudo journalctl -u nginx --since today -o json > nginx-today.json # === УПРАВЛЕНИЕ ЖУРНАЛОМ === # Размер журнала на диске sudo journalctl --disk-usage # Очистка старых логов (оставить только за последние 2 недели) sudo journalctl --vacuum-time=2weeks # Очистка до определённого размера sudo journalctl --vacuum-size=500M4.3 Настройка journald
ini
# /etc/systemd/journald.conf [Journal] # Максимальный размер журнала на диске SystemMaxUse=1G # Максимальный размер одного файла журнала SystemMaxFileSize=100M # Хранить журналы не дольше MaxRetentionSec=1month # Сжатие (по умолчанию включено) Compress=yes # Перенаправить в syslog (для совместимости) ForwardToSyslog=no # Уровень логирования по умолчанию MaxLevelStore=debug MaxLevelSyslog=warningПосле изменения: sudo systemctl restart systemd-journald
Часть 5. Практика — реальные сценарии
5.1 Создание production-ready сервиса с нуля
Задача: создать сервис для Go-приложения с полной изоляцией и автоматическим перезапуском.
ini
# /etc/systemd/system/api-server.service [Unit] Description=API Server Documentation=https://github.com/company/api-server After=network.target Wants=network-online.target After=network-online.target # Если зависит от БД: Requires=postgresql.service After=postgresql.service [Service] Type=notify # Путь к бинарнику ExecStart=/usr/local/bin/api-server # Путь к конфигу через переменную окружения EnvironmentFile=/etc/api-server/env # Или напрямую: Environment="PORT=8080" Environment="LOG_LEVEL=info" # Перезапуск Restart=on-failure RestartSec=5s StartLimitIntervalSec=60s StartLimitBurst=3 # Пользователь и группа User=api Group=api # Рабочая директория WorkingDirectory=/opt/api-server # === БЕЗОПАСНОСТЬ === # Запрет повышения привилегий NoNewPrivileges=yes # Изолированный /tmp PrivateTmp=yes # Только чтение для /usr, /boot, /etc ProtectSystem=strict # Запрет доступа к домашним директориям ProtectHome=yes # Изолированная сеть для системных вызовов ProtectKernelTunables=yes ProtectKernelModules=yes ProtectControlGroups=yes # Список разрешённых системных вызовов SystemCallFilter=@system-service # Разрешить запись только в эти директории ReadWritePaths=/var/lib/api-server /var/log/api-server # === РЕСУРСЫ === MemoryMax=512M CPUQuota=200% # Ограничение открытых файлов LimitNOFILE=65536 [Install] WantedBy=multi-user.targetПрименение:
bash
sudo systemctl daemon-reload sudo systemctl enable --now api-server.service sudo systemctl status api-server.service5.2 Drop-in файлы — переопределение без изменения оригинала
Золотое правило: никогда не редактируйте файлы в /usr/lib/systemd/system/. Используйте drop-in файлы.
bash
# Удобный способ — systemctl edit сам создаст файл sudo systemctl edit nginx.serviceСоздастся файл /etc/systemd/system/nginx.service.d/override.conf:
ini
[Service] # Добавим лимит памяти к стандартному nginx MemoryMax=256M # Переопределим тип перезапуска Restart=always # Добавим переменную окружения Environment="NGINX_ENVSUBST_OUTPUT_DIR=/etc/nginx"bash
# После сохранения: sudo systemctl daemon-reload sudo systemctl restart nginx.service # Посмотреть итоговую конфигурацию (оригинал + drop-ins) sudo systemctl cat nginx.service5.3 Анализ и оптимизация времени загрузки
bash
# Общее время загрузки systemd-analyze # Startup finished in 2.134s (kernel) + 8.643s (userspace) = 10.777s # Топ «тормозов» при загрузке systemd-analyze blame # 4.123s NetworkManager-wait-online.service # 2.456s plymouth-quit-wait.service # 1.234s dev-sda1.device # 0.987s apparmor.service # Критический путь загрузки — что тормозит конкретный target systemd-analyze critical-chain graphical.target # Визуальная диаграмма в SVG (откройте в браузере!) systemd-analyze plot > boot-plot.svg # Проверить юнит-файл на ошибки systemd-analyze verify /etc/systemd/system/myapp.serviceЧастые причины медленной загрузки и как их лечить:
Проблема
Симптом
Решение
NetworkManager-wait-online.service
20-30 секунд ожидания сети
sudo systemctl disable NetworkManager-wait-online.service (если сеть не нужна при загрузке)
Сервис висит на старте
Долгий timeout
Проверить TimeoutStartSec= и зависимости
Много последовательных зависимостей
Длинный critical chain
Заменить Requires= на Wants= где возможно
5.4 Диагностика падающего сервиса — пошаговый алгоритм
bash
# Шаг 1: Статус сервиса sudo systemctl status myapp.service # Ищем: статус (failed/active), последние строки лога, код выхода # Шаг 2: Последние логи с подробными метаданными sudo journalctl -u myapp.service -n 100 --no-pager # Шаг 3: Логи с момента последней загрузки (для проблем при старте) sudo journalctl -u myapp.service -b # Шаг 4: Все ошибки в системе в момент падения sudo journalctl -p err --since "10 min ago" --no-pager # Шаг 5: Проверить зависимости systemctl list-dependencies myapp.service # Все зависимости должны быть зелёными # Шаг 6: Запустить вручную под тем же пользователем (для воспроизведения) sudo -u myapp /usr/local/bin/myapp --config /etc/myapp/config.yml # Шаг 7: Посмотреть все переменные окружения сервиса sudo systemctl show myapp.service -p Environment # Шаг 8: Проверить права доступа к файлам sudo systemctl cat myapp.service | grep -E 'ExecStart|WorkingDirectory|User' sudo ls -la /usr/local/bin/myappЧасть 6. Продвинутые техники
6.1 Шаблонные юниты — один файл для многих экземпляров
Если нужно запустить один и тот же сервис с разными параметрами (например, несколько воркеров), используйте шаблоны.
ini
# /etc/systemd/system/worker@.service # Обратите внимание на @ в имени файла! [Unit] Description=Worker Instance %i After=network.target [Service] Type=simple ExecStart=/usr/local/bin/worker --id=%i --config=/etc/worker/config.yml User=worker Restart=on-failure [Install] WantedBy=multi-user.targetЗапуск нескольких экземпляров:
bash
# %i заменится на значение после @ sudo systemctl start worker@1.service sudo systemctl start worker@2.service sudo systemctl start worker@3.service # Или всех сразу: sudo systemctl enable worker@{1..5}.service sudo systemctl start worker@{1..5}.service # Посмотреть все запущенные экземпляры systemctl list-units 'worker@*'6.2 Временные сервисы через systemd-run
bash
# Запустить команду как временный сервис (исчезнет после завершения) sudo systemd-run --unit=my-task /usr/bin/python3 /opt/scripts/heavy_task.py # С ограничением ресурсов sudo systemd-run --unit=cpu-heavy --property=CPUQuota=50% --property=MemoryMax=256M \ /usr/bin/python3 /opt/scripts/heavy_task.py # Следить за прогрессом journalctl -u my-task -f6.3 Полезные команды, о которых мало кто знает
bash
# Проверить юнит-файл на синтаксические ошибки ДО применения systemd-analyze verify /etc/systemd/system/myapp.service # Показать все переопределения (drop-in файлы) для сервиса systemctl cat nginx.service # Показать все свойства юнита systemctl show nginx.service # Показать конкретное свойство systemctl show nginx.service -p MainPID systemctl show nginx.service -p MemoryCurrent # Перезагрузить конфиги без daemon-reload (для drop-in файлов) sudo systemctl daemon-reload # Перечитать конфиги всех сервисов (более мягкий вариант) sudo systemctl reload-or-restart nginx.service # Узнать, какой пакет установил юнит systemctl cat nginx.service | head -1 # # /lib/systemd/system/nginx.service dpkg -S /lib/systemd/system/nginx.service # Debian/Ubuntu rpm -qf /lib/systemd/system/nginx.service # RHEL/Fedora # Блокировка: сервис не запустится даже вручную sudo systemctl mask dangerous-service.service # Разблокировка sudo systemctl unmask dangerous-service.serviceШпаргалка — все команды в одном месте
Управление сервисами
Задача
Команда
Запустить
sudo systemctl start <name>
Остановить
sudo systemctl stop <name>
Перезапустить
sudo systemctl restart <name>
Перечитать конфиг (без остановки)
sudo systemctl reload <name>
Reload или restart
sudo systemctl reload-or-restart <name>
Статус
systemctl status <name>
Включить автозапуск
sudo systemctl enable <name>
Выключить автозапуск
sudo systemctl disable <name>
Включить И запустить
sudo systemctl enable --now <name>
Заблокировать навсегда
sudo systemctl mask <name>
Просмотр состояния
Задача
Команда
Все запущенные сервисы
systemctl list-units --type=service --state=running
Все упавшие
systemctl --failed
Проверить автозапуск
systemctl is-enabled <name>
Проверить активность
systemctl is-active <name>
Дерево зависимостей
systemctl list-dependencies <name>
Кто зависит от этого
systemctl list-dependencies --reverse <name>
Все таймеры
systemctl list-timers
Логи (journalctl)
Задача
Команда
Логи сервиса
sudo journalctl -u <name>
Последние N строк
sudo journalctl -u <name> -n 50
В реальном времени
sudo journalctl -u <name> -f
За текущую загрузку
sudo journalctl -u <name> -b
Только ошибки
sudo journalctl -u <name> -p err
С определённого времени
sudo journalctl -u <name> --since "1h ago"
Размер журнала
sudo journalctl --disk-usage
Очистить старые
sudo journalctl --vacuum-time=2weeks
Диагностика производительности
Задача
Команда
Время загрузки
systemd-analyze
Что грузилось дольше всех
systemd-analyze blame
Критический путь
systemd-analyze critical-chain <target>
Визуальная диаграмма
systemd-analyze plot > boot.svg
Проверить юнит-файл
systemd-analyze verify /path/to/unit
Дерево cgroups
systemd-cgls
Ресурсы cgroups в реальном времени
systemd-cgtop
Заключение
Systemd — это не монстр, которого стоит бояться. Это мощный инструмент, понимание которого делает вас значительно эффективнее как системного администратора или разработчика. Несколько ключевых идей, которые стоит унести из этой статьи:
Юниты — декларативные описания ресурсов. Пишите их правильно, используя все доступные настройки безопасности.
cgroups — системd всегда знает, где ваши процессы. Используйте это для мониторинга и ограничения ресурсов.
journald — это база данных, а не текстовый файл. Учитесь делать правильные запросы.
Drop-in файлы — никогда не редактируйте оригинальные юнит-файлы из пакетов.
systemd-analyze — ваш первый инструмент при проблемах с загрузкой.
Introduction: Why SysVinit Died and What Systemd Fixed
Imagine a chef cooking dinner for 10 guests but making each dish completely from scratch, one at a time — starting the salad only after the soup is fully served. That's essentially how SysVinit worked: it started services one by one, in a fixed order, regardless of whether they were actually dependent on each other.
As Linux systems grew more complex, this became a serious bottleneck:
Slow boot times. Service A waits for Service B to finish, even if there's zero dependency between them.
No process tracking. Init launched a script and moved on. A child process crashed? SysVinit had no idea.
Log chaos. Every service wrote logs wherever it wanted — /var/log/nginx/, syslog, /tmp/ — no unified interface.
Brittle shell scripts. The /etc/init.d/ scripts were fragile, hard to maintain, and inconsistent across distros.
In 2010, Lennart Poettering introduced systemd to solve all of these problems simultaneously: parallel startup, dependency graphs, control groups, and centralized logging. The community response was controversial (to put it mildly), but today systemd is the de-facto standard on Fedora, Debian, Ubuntu, Arch, RHEL, and most other major distributions.
Let's break it down piece by piece.
Part 1. Systemd Architecture — What's Under the Hood
1.1 PID 1 — The Ruler of All Processes
When the Linux kernel boots, it launches the very first user-space process with PID 1. On systemd systems, that process IS the systemd daemon. It's the direct parent of everything else in the system.
This matters for two reasons:
If PID 1 crashes, the system panics. Hence systemd is written to be extremely robust.
All orphaned processes (whose parent died) are automatically reparented to PID 1.
Linux Kernel └── systemd (PID 1) ├── journald (logging) ├── udevd (device management) ├── networkd (networking) ├── nginx.service (your web server) ├── postgresql.service (database) └── ... all other services1.2 Key Components
systemd (PID 1) The conductor of the whole orchestra. It reads unit files, builds a dependency graph, launches processes in the right order, and tracks them via cgroups.
systemctl Your control panel. When you type systemctl start nginx, this tool does NOT start nginx directly. It sends a D-Bus message to the systemd daemon, which does the actual work. This is a fundamental difference from running a script.
journald Centralized logging daemon. It captures stdout and stderr from all services, enriches each entry with structured metadata (PID, UID, unit name, hostname), and stores everything in a binary format that supports complex queries — think SQL for logs.
udevd Device manager. When you plug in a USB drive, udevd creates /dev/sdb, loads the appropriate kernel modules, and can trigger specific services.
networkd, timedated, logind Specialized daemons for network management, system time, and user sessions. They all communicate with PID 1 via D-Bus.
1.3 D-Bus — The Communication Backbone
D-Bus is an inter-process communication (IPC) system bus — think of it as an internal messaging platform between processes. Instead of processes calling each other's functions directly (which is unsafe), they send structured messages through the bus.
Example flow for systemctl start nginx:
systemctl forms a D-Bus message: "Call the StartUnit method with argument nginx.service"
The message goes onto the system bus
The systemd daemon receives and processes it
Returns the result through the same bus
This provides security (permissions checked at the D-Bus level), flexibility (any program can manage services), and extensibility.
Part 2. Units — The Building Blocks of Systemd
A unit is a description of any system resource as a declarative configuration file. Think of it as the "passport" for a service, socket, timer, or mount point.
2.1 Where Units Live
Path
Purpose
Priority
/usr/lib/systemd/system/
Units installed by package manager
Lowest
/etc/systemd/system/
Your custom units and overrides
High
/run/systemd/system/
Temporary units (gone after reboot)
Highest
2.2 Unit Types
.service — Service Units (Most Common)
Describes a daemon or process. This is what you'll use in 90% of cases.
ini
# /etc/systemd/system/myapp.service [Unit] Description=My Awesome Application After=network.target postgresql.service Requires=postgresql.service [Service] Type=simple ExecStart=/usr/bin/myapp --config /etc/myapp/config.yml ExecReload=/bin/kill -HUP $MAINPID Restart=on-failure RestartSec=5s User=myapp Group=myapp [Install] WantedBy=multi-user.targetThe Type= parameter — get this right:
Type
Behavior
When to Use
simple
Service is considered started immediately after ExecStart launches
Most modern applications
forking
Program calls fork() and the parent exits. Systemd waits for this.
Classic Unix daemons (nginx, apache)
notify
Program signals systemd via sd_notify() when ready
Programs with native systemd API support
oneshot
Program runs and exits. Systemd waits for completion.
Scripts, one-off tasks
dbus
Service is considered started when it claims a D-Bus name
Daemons using D-Bus
idle
Start delayed until all other jobs complete
Low-priority background tasks
Restart policy:
ini
[Service] # Restart= options: # no — never restart # on-success — only on exit code 0 # on-failure — on non-zero exit, signal, or timeout (most common choice) # on-abnormal — on signal or timeout (not normal exit) # always — always restart (even after systemctl stop!) Restart=on-failure RestartSec=5s # Limit restart attempts: # Max 5 attempts within 30 seconds, then give up StartLimitIntervalSec=30s StartLimitBurst=5.socket — Socket-Based Activation (Lazy Launch)
This is one of the most powerful and underappreciated features of systemd. The idea: why keep 20 services running when most of them get called once an hour?
Socket-based activation works like this:
systemd opens and listens on a socket (port, Unix socket, or FIFO)
The actual service is not running
The first connection arrives
systemd launches the service and passes the established connection to it
The client never notices — the connection isn't lost!
ini
# /etc/systemd/system/echo.socket [Unit] Description=Echo Server Socket [Socket] ListenStream=12345 Accept=no [Install] WantedBy=sockets.targetini
# /etc/systemd/system/echo.service [Unit] Description=Echo Server [Service] Type=simple ExecStart=/usr/local/bin/echo-server # Service receives the socket via file descriptor 3 StandardInput=socketEnable: sudo systemctl enable --now echo.socket — and the service starts on the first connection.
.timer — Cron Replacement with Superpowers
Systemd timers beat cron on several fronts:
Support dependencies (run only if some service is running)
Logged in journald like any other unit
Can "catch up" on missed runs after reboot (Persistent=true)
Support random delays to spread load across the hour
ini
# /etc/systemd/system/backup.timer [Unit] Description=Daily Backup Timer [Timer] # Run every day at 02:30 OnCalendar=*-*-* 02:30:00 # Random delay up to 10 minutes (don't hammer the server at exactly 02:30!) RandomizedDelaySec=10m # Run the task if it was missed (e.g. system was off) Persistent=true [Install] WantedBy=timers.targetini
# /etc/systemd/system/backup.service [Unit] Description=Daily Backup Job [Service] Type=oneshot ExecStart=/usr/local/bin/backup.sh User=backupEnable: sudo systemctl enable --now backup.timer
Check all active timers: systemctl list-timers --all
OnCalendar syntax cheatsheet:
Expression
Meaning
daily
Every day at 00:00
weekly
Every Monday at 00:00
monthly
1st of every month
*-*-* 09:00:00
Every day at 09:00
Mon-Fri *-*-* 08:30:00
Weekdays at 08:30
*-*-1,15 00:00:00
1st and 15th of every month
Validate an expression: systemd-analyze calendar "Mon-Fri *-*-* 08:30:00"
.target — Unit Groups (Replacing Runlevels)
A target is not a service — it's a synchronization point. Think of it as a "system state" to be reached.
Target
SysV Runlevel
Meaning
poweroff.target
0
Shutdown
rescue.target
1
Single-user mode
multi-user.target
3
Multi-user, no GUI
graphical.target
5
With graphical interface
reboot.target
6
Reboot
bash
# Check current default target (like current runlevel) systemctl get-default # Switch target (like init 3) sudo systemctl isolate multi-user.target # Set default target sudo systemctl set-default multi-user.target2.3 Unit Dependencies — A Graph, Not a Queue
This is one of the key differentiators from SysVinit. Instead of a fixed sequence, systemd builds a directed dependency graph.
Dependency directives:
Directive
Type
Behavior
Requires=
Hard
If the dependency fails to start, this unit also fails and stops with it
Wants=
Soft
Tries to start the dependency, but won't stop if it fails
BindsTo=
Very hard
Like Requires, but this unit stops whenever the dependency stops
PartOf=
One-way
Stops/restarts together with the dependency, but doesn't start with it
Conflicts=
Conflict
Cannot run simultaneously with the specified unit
Ordering directives:
Directive
Behavior
After=
This unit starts AFTER the specified one
Before=
This unit starts BEFORE the specified one
Part 3. cgroups — Why Systemd Always Knows Your Processes
3.1 The Problem cgroups Solve
Consider: nginx is running. It forks 4 workers. One worker forks a CGI process. That forks something else. Now there are 10 processes, all "belonging" to nginx, but in SysVinit there was no way to track this.
Control Groups (cgroups) are a Linux kernel mechanism that lets you group processes hierarchically and manage them collectively.
Systemd automatically creates a cgroup for every service. All child processes live inside that group. Always.
/sys/fs/cgroup/ ├── system.slice/ │ ├── nginx.service/ ← all nginx processes here │ │ ├── pid: 1234 (master) │ │ ├── pid: 1235 (worker 1) │ │ ├── pid: 1236 (worker 2) │ │ └── pid: 1237 (cache loader) │ ├── postgresql.service/ │ └── redis.service/ └── user.slice/ └── user-1000.slice/ ← user processes3.2 What cgroups Give You in Practice
Clean process termination — no zombie processes: When you run systemctl stop nginx, systemd sends the signal to the entire cgroup — all 10 processes die, including ones you didn't know existed. No more phantom workers.
Monitoring:
bash
# Show process tree for a service's cgroup systemd-cgls /system.slice/nginx.service # Real-time resource monitoring (like top, but for cgroups) systemd-cgtop3.3 Resource Limits via Unit Files
Instead of manually configuring cgroups, just add lines to your [Service] section:
ini
[Service] # === MEMORY === # Soft limit: systemd will aggressively reclaim memory MemoryHigh=400M # Hard limit: OOM Killer will kill the process if exceeded MemoryMax=512M # Guaranteed memory (won't be given to others) MemoryMin=100M # === CPU === # 50% of a single core CPUQuota=50% # Or: CPU weight (1-10000, default=100) CPUWeight=200 # === DISK I/O === IOReadBandwidthMax=/dev/sda 50M IOWriteBandwidthMax=/dev/sda 20M # === NETWORK === IPAccounting=yes IPAddressAllow=192.168.0.0/24 IPAddressDeny=anyVerify current limits:
bash
# Check cgroup filesystem directly cat /sys/fs/cgroup/system.slice/nginx.service/memory.max # 536870912 (512 MB in bytes) # Or via systemctl systemctl show nginx.service | grep -E 'Memory|CPU|IO'Part 4. journald — Logs as a Database
4.1 Why journald Beats Plain Text Logs
A plain syslog is a text file. Want to find all nginx errors from the last hour? You write grep "error" /var/log/nginx/error.log | grep "$(date +%b\ %d)" and hope for the best.
journald is a structured store with indexes. Every entry is not a text string but an object with fields:
_SYSTEMD_UNIT=nginx.service ← which service _PID=1234 ← which process _UID=www-data ← which user _HOSTNAME=web-01 ← which host PRIORITY=3 ← severity level (err) MESSAGE=connection refused... ← the message itself _SOURCE_REALTIME_TIMESTAMP=... ← precise timestamp4.2 Complete journalctl Reference
bash
# === BASIC QUERIES === # All logs for a service sudo journalctl -u nginx.service # Last 50 lines sudo journalctl -u nginx.service -n 50 # Follow in real time (like tail -f) sudo journalctl -u nginx.service -f # From a specific time sudo journalctl -u nginx.service --since "2024-01-15 10:00:00" sudo journalctl -u nginx.service --since "1 hour ago" sudo journalctl -u nginx.service --since today sudo journalctl -u nginx.service --since yesterday --until "2024-01-14 23:59:59" # === FILTERING BY SEVERITY === # 0=emerg, 1=alert, 2=crit, 3=err, 4=warning, 5=notice, 6=info, 7=debug sudo journalctl -p err # only errors sudo journalctl -p err..warning # err through warning sudo journalctl -u nginx -p warning # nginx warnings only # === FILTERING BY BOOT === sudo journalctl -b # current boot sudo journalctl -b -1 # previous boot sudo journalctl -b -2 # two boots ago sudo journalctl --list-boots # list all boots # === OUTPUT FORMATS === sudo journalctl -u nginx -o json # JSON (for parsing) sudo journalctl -u nginx -o json-pretty # Formatted JSON sudo journalctl -u nginx -o verbose # All metadata fields sudo journalctl -u nginx -o cat # Message text only # === ADVANCED QUERIES === # Logs for a specific process sudo journalctl _PID=1234 # Logs from a specific user sudo journalctl _UID=1000 # Combine conditions (OR) sudo journalctl _SYSTEMD_UNIT=nginx.service + _SYSTEMD_UNIT=php-fpm.service # Export to file sudo journalctl -u nginx --since today -o json > nginx-today.json # === JOURNAL MANAGEMENT === # Disk usage of the journal sudo journalctl --disk-usage # Clean up logs older than 2 weeks sudo journalctl --vacuum-time=2weeks # Clean up to a specific size sudo journalctl --vacuum-size=500MPart 5. Real-World Scenarios
5.1 Creating a Production-Ready Service from Scratch
ini
# /etc/systemd/system/api-server.service [Unit] Description=API Server Documentation=https://github.com/company/api-server After=network-online.target Wants=network-online.target Requires=postgresql.service After=postgresql.service [Service] Type=notify ExecStart=/usr/local/bin/api-server EnvironmentFile=/etc/api-server/env Environment="PORT=8080" Environment="LOG_LEVEL=info" Restart=on-failure RestartSec=5s StartLimitIntervalSec=60s StartLimitBurst=3 User=api Group=api WorkingDirectory=/opt/api-server # === SECURITY HARDENING === NoNewPrivileges=yes PrivateTmp=yes ProtectSystem=strict ProtectHome=yes ProtectKernelTunables=yes ProtectKernelModules=yes ProtectControlGroups=yes SystemCallFilter=@system-service ReadWritePaths=/var/lib/api-server /var/log/api-server # === RESOURCE LIMITS === MemoryMax=512M CPUQuota=200% LimitNOFILE=65536 [Install] WantedBy=multi-user.target5.2 Drop-in Files — Override Without Touching Originals
bash
# systemctl edit creates the override file automatically sudo systemctl edit nginx.service # Creates: /etc/systemd/system/nginx.service.d/override.confini
[Service] MemoryMax=256M Restart=always Environment="NGINX_ENVSUBST_OUTPUT_DIR=/etc/nginx"bash
sudo systemctl daemon-reload sudo systemctl restart nginx.service # View the full effective config (original + drop-ins) sudo systemctl cat nginx.service5.3 Boot Time Analysis and Optimization
bash
# Total boot time systemd-analyze # Startup finished in 2.134s (kernel) + 8.643s (userspace) = 10.777s # Top boot-time offenders systemd-analyze blame # Critical path to a specific target systemd-analyze critical-chain graphical.target # Generate visual timeline (open in browser!) systemd-analyze plot > boot-plot.svg # Validate a unit file for errors systemd-analyze verify /etc/systemd/system/myapp.service5.4 Diagnosing a Failing Service — Step by Step
bash
# Step 1: Service status sudo systemctl status myapp.service # Step 2: Recent logs with full detail sudo journalctl -u myapp.service -n 100 --no-pager # Step 3: Logs since last boot (for startup issues) sudo journalctl -u myapp.service -b # Step 4: All errors in the system at the time of failure sudo journalctl -p err --since "10 min ago" --no-pager # Step 5: Check dependencies systemctl list-dependencies myapp.service # Step 6: Run manually as the service user (to reproduce) sudo -u myapp /usr/local/bin/myapp --config /etc/myapp/config.yml # Step 7: Check environment variables sudo systemctl show myapp.service -p Environment # Step 8: Check file permissions sudo systemctl cat myapp.service | grep -E 'ExecStart|WorkingDirectory|User' sudo ls -la /usr/local/bin/myappQuick Reference Cheatsheet
Service Control
Task
Command
Start
sudo systemctl start <name>
Stop
sudo systemctl stop <name>
Restart
sudo systemctl restart <name>
Reload config (no stop)
sudo systemctl reload <name>
Status
systemctl status <name>
Enable autostart
sudo systemctl enable <name>
Disable autostart
sudo systemctl disable <name>
Enable AND start
sudo systemctl enable --now <name>
Block permanently
sudo systemctl mask <name>
Viewing State
Task
Command
All running services
systemctl list-units --type=service --state=running
All failed
systemctl --failed
Check autostart
systemctl is-enabled <name>
Check active
systemctl is-active <name>
Dependency tree
systemctl list-dependencies <name>
Who depends on this
systemctl list-dependencies --reverse <name>
All timers
systemctl list-timers
Logs (journalctl)
Task
Command
Service logs
sudo journalctl -u <name>
Last N lines
sudo journalctl -u <name> -n 50
Real-time
sudo journalctl -u <name> -f
Current boot
sudo journalctl -u <name> -b
Errors only
sudo journalctl -u <name> -p err
Since time
sudo journalctl -u <name> --since "1h ago"
Journal size
sudo journalctl --disk-usage
Cleanup
sudo journalctl --vacuum-time=2weeks
Performance Diagnostics
Task
Command
Boot time
systemd-analyze
Boot bottlenecks
systemd-analyze blame
Critical chain
systemd-analyze critical-chain <target>
Visual timeline
systemd-analyze plot > boot.svg
Validate unit file
systemd-analyze verify /path/to/unit
cgroup tree
systemd-cgls
cgroup resource usage
systemd-cgtop
Conclusion
Systemd is not a monster to be feared — it's a powerful tool that makes you dramatically more effective as a sysadmin or developer. Key takeaways from this guide:
Units are declarative resource descriptions. Write them properly and use available security directives.
cgroups mean systemd always knows where your processes are. Use this for monitoring and resource constraints.
journald is a database, not a text file. Learn to query it properly.
Drop-in files — never edit original package-installed unit files.
systemd-analyze — your first tool when diagnosing boot problems.
Введение: зачем вообще нужен частотник
Представьте насос, который гоняет воду в системе водоснабжения. Без частотного преобразователя он работает в одном режиме — на полную мощность. Давление в сети выросло — открывается байпасный клапан и лишняя энергия тупо рассеивается. Это как ехать на машине с педалью газа в полу и тормозить ногой одновременно.
Частотный преобразователь (ЧП, частотник, VFD — Variable Frequency Drive, инвертор) решает эту проблему радикально: он плавно регулирует скорость электродвигателя, меняя частоту и напряжение питания. Насосу нужно меньше давления — он просто крутится медленнее. Результат: экономия электроэнергии 30–70%, меньше износ оборудования, мягкий пуск без ударных нагрузок.
Сегодня частотники стоят везде: насосы, вентиляторы, конвейеры, компрессоры, станки, лифты, краны. Если в вашем производстве есть асинхронный электродвигатель — с вероятностью 80% он или уже управляется частотником, или должен управляться.
Принцип работы: что происходит внутри
Понимание принципа работы — ключ к правильной настройке и диагностике. Внутри любого частотника три основных блока:
1. Выпрямитель (Rectifier)
Входное переменное напряжение (380В/50Гц) выпрямляется в постоянное. Используется трёхфазный диодный мост. На выходе получаем ~540В постоянного тока (380 × √2 ≈ 537В).
2. Звено постоянного тока (DC Bus)
Электролитические конденсаторы большой ёмкости сглаживают пульсации выпрямленного напряжения. Именно здесь хранится энергия рекуперации при торможении. Важно: после отключения питания конденсаторы остаются заряженными до 540В в течение нескольких минут. Всегда ждите разряда перед обслуживанием!
3. Инвертор (Inverter)

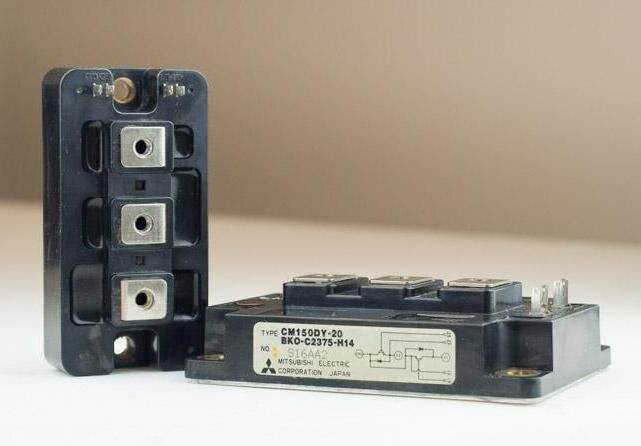

IGBT-транзисторы переключаются по алгоритму ШИМ (широтно-импульсная модуляция) с частотой 2–16 кГц, формируя синусоидальный ток нужной частоты и амплитуды. Именно здесь и происходит "магия" — создание переменного тока с произвольными параметрами.
Сеть 380В/50Гц → [Выпрямитель] → 540В DC → [Инвертор ШИМ] → Переменный ток 0-400Гц / 0-380В → Двигатель Типы управления: скалярное vs векторное
Это первое принципиальное решение при настройке. Выбор не правильный — получите либо плохую динамику, либо нестабильную работу.
Скалярное управление (V/f = const)
Самый простой алгоритм: соотношение напряжения к частоте держится постоянным. Поднимаем частоту с 50Гц до 25Гц — напряжение тоже снижается вдвое (с 380В до 190В). Магнитный поток ротора остаётся примерно постоянным.
Когда использовать:
Насосы и вентиляторы (вентиляторная нагрузка)
Момент не нужен на малых скоростях
Несколько двигателей на одном частотнике
Простые конвейеры без точного позиционирования
Ограничения: При малых скоростях момент проседает. Нет контроля скорости под нагрузкой — при увеличении нагрузки двигатель чуть замедляется.
Векторное управление (Vector Control)
Алгоритм управляет не просто частотой и напряжением, а непосредственно вектором магнитного потока и моментом. Два варианта:
Без датчика скорости (Sensorless Vector): Математическая модель двигателя внутри частотника оценивает скорость ротора и момент. Требует настройки параметров двигателя (автотюнинг). Точность: ±0.5–2% от номинала.
С датчиком скорости (Closed Loop Vector): Энкодер на валу двигателя даёт точную информацию о скорости. Точность: ±0.01–0.1%. Используется в станках, намоточных машинах, лифтах.
Когда использовать векторное:
Нужен полный момент при нулевой скорости (краны, экструдеры)
Точное поддержание скорости под переменной нагрузкой
Быстрая динамика разгона/торможения
Один двигатель — один частотник
Выбор частотника: критерии и расчёт
Мощность
Главное правило: мощность частотника ≥ мощности двигателя. Для большинства применений выбирают одноступенчатое превышение по каталогу. Например, двигатель 11 кВт — берём частотник 11 кВт или 15 кВт.
Поправочные коэффициенты:
Условие
Коэффициент к мощности
Длинный кабель (>50м)
×1.1–1.2
Тяжёлый пуск (компрессор)
×1.25–1.5
Частые пуски/остановы
×1.25
Высокая температура (>40°C)
Деrating по паспорту
Высота >1000м над уровнем моря
Derating 1% на каждые 100м
Ток
Номинальный ток частотника должен быть не меньше номинального тока двигателя с учётом пиковых нагрузок. Многие приводы имеют режим перегрузки 150% на 60 секунд или 200% на 3 секунды.
Серии популярных производителей
Бюджетный сегмент (учёба, простые задачи):
Delta VFD-E, VFD-M — отличное соотношение цена/качество
Hyundai N700E — популярны в России
Веспер Е5 — отечественный производитель
Средний сегмент (промышленность):
ABB ACS310, ACS550 — надёжные, хорошая документация
Danfoss FC-051, FC-102 — особенно хороши для насосов
Schneider Electric Altivar 312, 320
Высокий сегмент (серводрайвы, точное позиционирование):
Siemens SINAMICS G120, S120
ABB ACS880 — промышленный стандарт
Yaskawa A1000, GA700
Подключение: схема и важные нюансы
Силовая часть
Сеть 3ф 380В | [Автоматический выключатель] ← Защита от КЗ, НЕ защита от перегрузки! | [Сетевой реактор] ← ОБЯЗАТЕЛЬНО при искажённой сети или мощности >15кВт | [Частотник] L1 L2 L3 — вход питания PE — заземление (обязательно!) U V W — выход на двигатель | [Моторный дроссель] ← при кабеле >20м, защита от перенапряжений | [Двигатель] Критические ошибки подключения:
Никогда не подключайте выход ЧП к сети! U,V,W — только на двигатель.
Никогда не ставьте контактор между ЧП и двигателем без специальной схемы — IGBT умирает мгновенно.
Заземление обязательно — без него ЧП работает через паразитные ёмкости и сгорит от статики или помех.
Разделяйте силовые и сигнальные кабели — минимум 20–30 см между ними.
Управляющая часть
Типовое подключение аналогового задания скорости (0–10В):
ПЛК/потенциометр → AVI (Analog Voltage Input) — задание частоты ПЛК/кнопка → DI1 (Digital Input 1) — команда ПУСК ПЛК/кнопка → DI2 (Digital Input 2) — команда СТОП ЧП → DO1 (Digital Output 1) → ПЛК — сигнал "работает" ЧП → DO2 (Digital Output 2) → ПЛК/лампа — сигнал "авария" Токовое задание (4–20мА) более помехоустойчиво для длинных кабелей. При 4мА = 0 об/мин, при 20мА = максимальные обороты. Потеря сигнала (обрыв кабеля) → 0мА → частотник видит это как аварию.
Основные параметры настройки
Каждый производитель имеет свои номера параметров, но логика везде одинакова. Покажем на примере логики настройки:
Группа 1: Параметры двигателя
Это самые важные параметры — частотник должен "знать" двигатель:
P_мощность = 7.5 кВт (с шильдика двигателя) P_напряжение = 380 В P_ток = 15.5 А P_частота = 50 Гц P_скорость = 1440 об/мин (или 1450, 1460 — смотреть шильдик) P_cos_phi = 0.86 После ввода этих данных — обязательно запустите автотюнинг (Auto-tuning). Частотник сам измерит активное сопротивление обмоток, индуктивность и другие параметры. Занимает 30–120 секунд. Двигатель при этом либо неподвижен (статический тюнинг), либо вращается (динамический — точнее).
Группа 2: Ограничения
Мин. частота = 5–10 Гц (ниже нельзя — перегрев двигателя) Макс. частота = 50–60 Гц (можно выше, но нужен расчёт подшипников) Макс. ток = 110–120% от номинала двигателя Группа 3: Разгон и торможение
Время разгона = 5–30 с (чем тяжелее механизм — тем больше) Время торможения = 5–30 с Тип кривой = S-образная (плавнее для конвейеров, насосов) Слишком короткое время торможения → ошибка OV (перенапряжение в звене DC) → нужен тормозной резистор или увеличить время.
Группа 4: Источник задания и управление
Источник задания частоты: аналог 0–10В / 4–20мА / цифровые входы / Modbus Источник команды пуск/стоп: цифровые входы / пульт / Modbus Режим управления: скалярный / векторный без датчика / с датчиком ПИД-регулятор в частотнике
Большинство современных ЧП имеют встроенный ПИД-регулятор. Это позволяет строить замкнутую систему управления без внешнего контроллера.
Типичный пример: насос с поддержанием давления
Датчик давления (4–20мА) → Вход обратной связи ЧП Уставка давления → Задание (аналог или цифровое значение) Выход ПИД → Управляет частотой насоса Настройка ПИД (упрощённый метод Циглера-Николса):
Установить I=0, D=0, поднимать P до возникновения устойчивых колебаний
Записать критический коэффициент Kc и период колебаний Tc
P = 0.6×Kc, I = 2×Tc, D = Tc/8
Для насосов и вентиляторов (инерционная нагрузка) типичные значения:
P (пропорциональная составляющая): 20–50%
I (интегральная): 2–10 секунд
D (дифференциальная): 0–1 секунда (часто не нужна)
Важно: Включите функцию Sleep/Wake — при малом потреблении (ночное время) насос останавливается, при снижении давления — запускается. Экономия 15–30% электроэнергии.
Защитные функции и их настройка
Современный частотник — это не просто регулятор, это полноценная система защиты двигателя и механизма.
Тепловая защита двигателя (Motor Thermal Protection)
Электронный тепловой реле внутри ЧП моделирует нагрев двигателя на основе тока и времени. Задаётся номинальный ток двигателя (I_nom) и тепловая постоянная времени (обычно 30–600 секунд). Гораздо точнее биметаллических реле — учитывает режим работы.
Защита от перенапряжения (OV — Over Voltage)
Срабатывает когда напряжение в звене DC превышает порог (~800В для 380В-сетей). Причины: резкое торможение (обратная ЭДС двигателя), выброс в сети. Решения: увеличить время торможения, поставить тормозной резистор, включить функцию "регулирование торможения по напряжению DC".
Защита от перегрузки (OC — Over Current)
Ток превысил допустимый предел. Причины: механическое заклинивание, слишком короткое время разгона, неправильно введены параметры двигателя. Никогда не повышайте порог защиты бездумно — это приведёт к перегреву или сгоранию двигателя.
Потеря фазы (Input/Output Phase Loss)
Отсутствует одна из фаз входного питания или обрыв в кабеле до двигателя. Критически важная защита — трёхфазный двигатель на двух фазах перегревается за секунды.
Коммуникация: Modbus RTU на практике
Почти все промышленные частотники поддерживают Modbus RTU через RS-485. Это позволяет управлять приводом с ПЛК или SCADA без аналоговых сигналов.
Типичные Modbus-регистры (адреса условные, смотрите документацию вашего ЧП):
Регистр
Тип
Описание
40001
Holding
Управляющее слово (пуск/стоп/реверс)
40002
Holding
Задание частоты (×0.01 Гц, т.е. 5000 = 50.00 Гц)
40003
Input
Статусное слово (работает/авария)
40004
Input
Текущая частота
40005
Input
Ток двигателя (×0.1А)
40006
Input
Напряжение DC-шины
40007
Input
Код последней аварии
Пример управления через Python (для тестирования и прототипирования):
import minimalmodbus import time # Настройка соединения vfd = minimalmodbus.Instrument('/dev/ttyUSB0', 1) # COM-порт, адрес устройства = 1 vfd.serial.baudrate = 9600 vfd.serial.bytesize = 8 vfd.serial.parity = 'N' vfd.serial.stopbits = 1 vfd.serial.timeout = 0.5 vfd.mode = minimalmodbus.MODE_RTU def vfd_start(): """Команда ПУСК вперёд""" vfd.write_register(0x2000, 0x0002, functioncode=6) # Control word: Run Forward def vfd_stop(): """Команда СТОП (свободный выбег)""" vfd.write_register(0x2000, 0x0001, functioncode=6) # Control word: Stop def vfd_set_freq(freq_hz: float): """Задать частоту в Гц (0.0 - 50.0)""" value = int(freq_hz * 100) # Например 50.0 Гц → 5000 vfd.write_register(0x2001, value, functioncode=6) def vfd_get_status() -> dict: """Считать текущее состояние""" status_word = vfd.read_register(0x2100, functioncode=3) freq = vfd.read_register(0x2101, functioncode=3) / 100.0 current = vfd.read_register(0x2102, functioncode=3) / 10.0 voltage_dc = vfd.read_register(0x2103, functioncode=3) return { 'running': bool(status_word & 0x0001), 'fault': bool(status_word & 0x0008), 'frequency': freq, 'current': current, 'dc_voltage': voltage_dc } # Пример использования try: print("Запуск двигателя...") vfd_set_freq(30.0) # Задаём 30 Гц vfd_start() for i in range(10): time.sleep(2) status = vfd_get_status() print(f"Частота: {status['frequency']} Гц, Ток: {status['current']} А") if status['fault']: print("АВАРИЯ! Проверьте частотник.") break print("Остановка...") vfd_stop() except Exception as e: print(f"Ошибка связи: {e}") Типичные аварии и их устранение
F001 / OC — Сверхток при пуске
Симптомы: Ошибка возникает сразу при подаче команды пуск или в первые секунды разгона.
Причины и решения:
Слишком короткое время разгона → Увеличить в 2–3 раза
Механическое заклинивание → Проверить механику, проворачивается ли вал вручную
КЗ в кабеле или обмотках → Мегомметром проверить изоляцию кабеля (500В) и двигателя
Неверные параметры двигателя → Перепроверить ток, мощность, cos_phi
Включён режим векторного управления без автотюнинга → Запустить автотюнинг
F002 / OV — Перенапряжение в DC-шине
Симптомы: Ошибка при торможении или при резком снижении нагрузки.
Причины и решения:
Слишком короткое время торможения → Увеличить время
Нет тормозного резистора при большом маховике → Установить резистор
Высокое напряжение сети (>415В) → Проверить сеть, возможно нужен трансформатор
Включить функцию "Voltage regulation during deceleration" — ЧП сам замедляет торможение
F003 / OH — Перегрев
Симптомы: После длительной работы или в жаркую погоду.
Причины и решения:
Загрязнён радиатор → Очистить сжатым воздухом (не водой!)
Сломан вентилятор охлаждения → Заменить
Недостаточно места для вентиляции → Минимум 10 см сверху и снизу
Температура в шкафу >40°C → Добавить принудительную вентиляцию шкафа
Слишком высокая частота ШИМ → Снизить с 8кГц до 4кГц (будет чуть громче, но прохладнее)
F004 / LV — Пониженное напряжение
Симптомы: При просадке сети или при запуске мощного оборудования рядом.
Решения:
Проверить напряжение сети мультиметром под нагрузкой
Установить сетевой реактор — сглаживает просадки
Настроить время повторного пуска после восстановления питания (Auto-restart)
Энергосбережение: реальные цифры
Закон куба: мощность вентилятора/насоса пропорциональна кубу скорости. Снизили скорость на 20% → потребление упало на 49%!
P2/P1 = (n2/n1)³ При n1 = 50 Гц, n2 = 40 Гц (снижение на 20%): P2/P1 = (40/50)³ = 0.512 → экономия 48.8%! Реальный пример из практики: вентилятор системы вентиляции цеха, 55 кВт, работал 24/7 на 50 Гц. После установки частотника с датчиком CO2 и ПИД-регулятором:
Среднесуточная частота работы: 35–40 Гц
Фактическое потребление: снизилось с 55 кВт до 22–28 кВт
Годовая экономия: ~250 000 кВт·ч
При тарифе 6 руб/кВт·ч: 1 500 000 руб/год
Стоимость частотника 55 кВт: ~180 000 руб
Срок окупаемости: 6 недель
Чек-лист при вводе в эксплуатацию
Перед первым пуском обязательно проверить:
□ Напряжение питания соответствует номиналу ЧП (380В ±10%) □ Заземление подключено и проверено (<4 Ом) □ Кабели L1-L2-L3 и U-V-W не перепутаны местами □ Нет КЗ между фазами и на землю (мегомметром) □ Введены параметры двигателя (шильдик) □ Проведён автотюнинг □ Настроены ограничения: мин/макс частота, макс ток □ Настроены времена разгона/торможения □ Проверена правильность направления вращения (на малой скорости 5–10 Гц) □ Настроены аварийные выходы и тестирована их реакция □ Записаны все изменённые параметры в документацию Заключение
Частотный преобразователь — один из самых универсальных и окупаемых инструментов в промышленной автоматизации. Правильно подобранный и настроенный, он одновременно экономит электроэнергию, продлевает ресурс двигателя и механического оборудования, даёт возможность тонкого управления технологическим процессом.
Ключевые принципы, которые стоит запомнить: выбирайте тип управления под задачу, всегда вводите точные параметры двигателя и делайте автотюнинг, не пренебрегайте сетевыми и моторными дросселями, настраивайте защиты адекватно нагрузке. И помните про безопасность — конденсаторы DC-шины хранят смертельное напряжение ещё несколько минут после отключения питания.
Изучите документацию на ваш конкретный привод — производители вкладывают в неё годы опыта тысяч инсталляций. Это лучший источник правильных решений для конкретного устройства.
Что такое ПЛК и почему это не просто "мощный Arduino"
ПЛК (Программируемый Логический Контроллер) — это специализированный промышленный компьютер, разработанный для управления технологическими процессами в реальном времени. Главное отличие от обычного компьютера или Arduino — детерминизм: гарантированное время реакции на входные сигналы, независимо от загрузки процессора.
Когда на производстве нужно, чтобы насос включился строго через 50 мс после срабатывания датчика — это ПЛК. Когда допустима задержка в секунду — можно обойтись более дешёвыми решениями. Когда вопрос в надёжности и работе в условиях вибраций, пыли, температур от -40 до +70°C — снова ПЛК.
Другие ключевые отличия:
Цикличность: программа выполняется повторяющимися циклами (обычно 1–100 мс). Каждый цикл: считать все входы → выполнить программу → записать все выходы
Гальваническая развязка входов/выходов: промышленные сигналы (24В DC, 220В AC) изолированы от внутренней логики
Горячая замена модулей: во многих системах можно менять I/O-модули без остановки контроллера
Встроенная диагностика: ПЛК сам следит за собственным здоровьем
Архитектура ПЛК: как это устроено
Центральный процессорный модуль (CPU)
Выполняет программу, управляет обменом данных, содержит основную память. В S7-1200 CPU также имеет встроенные входы/выходы, Ethernet порт и возможность расширения.
Модули ввода-вывода (I/O Modules)
Дискретные входы (DI): Воспринимают сигналы "есть напряжение / нет напряжения". Обычно 24В DC или 220В AC. Примеры источников: кнопки, концевые выключатели, датчики приближения (индуктивные, ёмкостные), фотодатчики, реле.
Дискретные выходы (DO): Управляют исполнительными устройствами. Бывают транзисторные (24В DC, быстрые) и релейные (любое напряжение до 250В AC, медленные, но универсальные).
Аналоговые входы (AI): Принимают непрерывные сигналы: 4–20мА, 0–10В, термопары (тип K, J, T...), термосопротивления (Pt100, Pt1000). Преобразуют в число (обычно 0–27648 для диапазона 0–100%).
Аналоговые выходы (AO): Выдают аналоговые сигналы для управления частотниками, регулирующими клапанами, позиционерами.
Память ПЛК (на примере Siemens)
Область
Обозначение
Описание
Входы
I, %IX
Образ входов, обновляется каждый цикл
Выходы
Q, %QX
Образ выходов, пишется в физику после цикла
Меркеры
M, %MX
Внутренние биты/байты/слова — "рабочая память"
Таймеры
T (S7-classic) / IEC-timer
Отсчёт времени
Счётчики
C (S7-classic) / IEC-counter
Счёт импульсов
Data Blocks
DB
Блоки данных: рецепты, уставки, история
Стандарт МЭК 61131-3: пять языков программирования
Международный стандарт определяет пять языков для ПЛК. Хороший инженер знает минимум два-три.
1. Ladder Diagram (LD) — Релейно-контактная схема
Исторически первый язык — имитация схем из физических реле. Читается слева направо, как электрическая цепь. Левая шина — "фаза", правая — "ноль". Ток "течёт" если путь замкнут.
I0.0 I0.1 Q0.0 Пуск Стоп (НЗ) Выход насос ──┤ ├────┤/├──────────( )── Q0.0 (самоподхват) ──┤ ├── Эта схема — классика: кнопка ПУСК (I0.0) запускает насос (Q0.0), контакт самоподхвата удерживает его включённым, кнопка СТОП (I0.1, нормально-закрытый) его отключает.
Преимущества LD: Понятен электрикам без IT-образования, визуально отображает логику цепей, легко отлаживать онлайн (подсвечиваются активные цепи).
Недостатки: Громоздкий для сложных вычислений и работы с данными.
2. Function Block Diagram (FBD) — Диаграмма функциональных блоков
Программа строится из готовых блоков (AND, OR, NOT, таймеры, счётчики, ПИД-регуляторы), соединённых сигнальными линиями. Хорошо подходит для управления потоками сигналов.
I0.0 ──┐ ├──[AND]──── Q0.0 I0.1 ──┘ 3. Structured Text (ST) — Структурированный текст
Язык высокого уровня, похожий на Pascal/Ada. Самый мощный для математических вычислений, работы с массивами, строками.
(* Программа управления насосом с ПИД *) IF Start AND NOT Stop THEN Running := TRUE; END_IF; IF Stop THEN Running := FALSE; END_IF; (* Расчёт ПИД *) IF Running THEN Error := Setpoint - Feedback; Integral := Integral + Error * CycleTime; Integral := LIMIT(-100.0, Integral, 100.0); (* Ограничение интеграла *) Output := Kp * Error + Ki * Integral + Kd * (Error - PrevError) / CycleTime; Output := LIMIT(0.0, Output, 100.0); PrevError := Error; ELSE Output := 0.0; Integral := 0.0; END_IF; 4. Instruction List (IL) — Список инструкций
Ассемблер для ПЛК. Устаревший язык, в новом стандарте МЭК 61131-3 третьей редакции официально deprecated. Знать необязательно.
5. Sequential Function Chart (SFC) — Диаграмма последовательных функций
Похоже на блок-схему или граф состояний. Идеален для описания технологических последовательностей: шаг 1 → условие перехода → шаг 2 → условие → шаг 3...
Реальный проект: управление насосной станцией
Разберём полноценный пример — система управления двумя насосами с чередованием и защитами.
Техническое задание:
2 насоса, работают поочерёдно для равномерного износа
Автоматическое включение второго при отказе первого
Защита от сухого хода (датчик уровня)
Защита от давления (реле давления)
Ручной/автоматический режим
Счётчик моточасов каждого насоса
Распределение входов/выходов:
ВХОДЫ: I0.0 — Кнопка ПУСК (автоматический режим) I0.1 — Кнопка СТОП I0.2 — Переключатель Авт/Ручной I0.3 — Датчик уровня (нижний предел — сухой ход) I0.4 — Датчик уровня (верхний предел — бак полон) I0.5 — Реле давления насос 1 (авария — нет давления) I0.6 — Реле давления насос 2 I0.7 — Тепловое реле насос 1 (перегрев) I1.0 — Тепловое реле насос 2 I1.1 — Ручное управление насос 1 (в ручном режиме) I1.2 — Ручное управление насос 2 ВЫХОДЫ: Q0.0 — Контактор насос 1 Q0.1 — Контактор насос 2 Q0.2 — Лампа "Работа авто" Q0.3 — Лампа "Авария" Q0.4 — Сирена (авария критическая) Программа на Structured Text (ST):
PROGRAM PumpStation (* ===== ПЕРЕМЕННЫЕ ===== *) VAR // Входы btnStart AT %I0.0 : BOOL; btnStop AT %I0.1 : BOOL; swAutoManual AT %I0.2 : BOOL; // TRUE = авто snsLevelLow AT %I0.3 : BOOL; // TRUE = уровень низкий (авария) snsLevelHigh AT %I0.4 : BOOL; // TRUE = бак полон relPressure1 AT %I0.5 : BOOL; // FALSE = нет давления (авария) relPressure2 AT %I0.6 : BOOL; thmRelay1 AT %I0.7 : BOOL; // TRUE = перегрев (авария) thmRelay2 AT %I1.0 : BOOL; btnPump1Manual AT %I1.1 : BOOL; btnPump2Manual AT %I1.2 : BOOL; // Выходы outPump1 AT %Q0.0 : BOOL; outPump2 AT %Q0.1 : BOOL; lampAutoRun AT %Q0.2 : BOOL; lampFault AT %Q0.3 : BOOL; siren AT %Q0.4 : BOOL; // Внутренние переменные SystemRun : BOOL := FALSE; ActivePump : INT := 1; // Какой насос сейчас основной Fault : BOOL := FALSE; FaultCode : INT := 0; Pump1Fault : BOOL := FALSE; Pump2Fault : BOOL := FALSE; // Таймеры TimerPumpStart : TON; // Задержка пуска насоса TimerRotation : TON; // Таймер чередования (8 часов) TimerAlarmDelay : TON; // Задержка подтверждения аварии // Счётчики моточасов Hours_Pump1 : DINT := 0; Hours_Pump2 : DINT := 0; TimerH_Pump1 : TON; TimerH_Pump2 : TON; END_VAR (* ===== ЛОГИКА АВАРИЙ ===== *) // Авария сухого хода — критическая, немедленная остановка IF snsLevelLow THEN Fault := TRUE; FaultCode := 1; // Сухой ход SystemRun := FALSE; END_IF; // Задержанные аварии давления (3 секунды для исключения ложных срабатываний) TimerAlarmDelay(IN := (outPump1 AND NOT relPressure1) OR (outPump2 AND NOT relPressure2), PT := T#3S); IF TimerAlarmDelay.Q THEN IF outPump1 AND NOT relPressure1 THEN Pump1Fault := TRUE; FaultCode := 2; // Нет давления насос 1 END_IF; IF outPump2 AND NOT relPressure2 THEN Pump2Fault := TRUE; FaultCode := 3; // Нет давления насос 2 END_IF; END_IF; // Тепловая защита IF thmRelay1 THEN Pump1Fault := TRUE; FaultCode := 4; // Перегрев насос 1 END_IF; IF thmRelay2 THEN Pump2Fault := TRUE; FaultCode := 5; // Перегрев насос 2 END_IF; // Оба насоса в аварии IF Pump1Fault AND Pump2Fault THEN Fault := TRUE; SystemRun := FALSE; END_IF; (* ===== КОМАНДЫ ПУСК/СТОП ===== *) IF btnStart AND NOT Fault THEN SystemRun := TRUE; END_IF; IF btnStop OR snsLevelHigh THEN // Стоп или бак полон SystemRun := FALSE; END_IF; // Квитирование аварии (нажать СТОП для сброса) IF btnStop THEN Fault := FALSE; FaultCode := 0; Pump1Fault := FALSE; Pump2Fault := FALSE; END_IF; (* ===== АВТОМАТИЧЕСКИЙ РЕЖИМ ===== *) IF swAutoManual AND SystemRun THEN // Чередование каждые 8 часов TimerRotation(IN := SystemRun, PT := T#28800S); // 8 часов = 28800 секунд IF TimerRotation.Q THEN IF ActivePump = 1 THEN ActivePump := 2; ELSE ActivePump := 1; END_IF; TimerRotation(IN := FALSE); // Сброс таймера TimerRotation(IN := TRUE); END_IF; // При аварии основного насоса — переключаемся на резервный IF ActivePump = 1 AND Pump1Fault AND NOT Pump2Fault THEN ActivePump := 2; ELSIF ActivePump = 2 AND Pump2Fault AND NOT Pump1Fault THEN ActivePump := 1; END_IF; // Задержка пуска 1 секунда (защита от дребезга) TimerPumpStart(IN := SystemRun, PT := T#1S); outPump1 := TimerPumpStart.Q AND (ActivePump = 1) AND NOT Pump1Fault; outPump2 := TimerPumpStart.Q AND (ActivePump = 2) AND NOT Pump2Fault; (* ===== РУЧНОЙ РЕЖИМ ===== *) ELSIF NOT swAutoManual THEN outPump1 := btnPump1Manual AND NOT Pump1Fault; outPump2 := btnPump2Manual AND NOT Pump2Fault; ELSE outPump1 := FALSE; outPump2 := FALSE; END_IF; (* ===== СЧЁТЧИКИ МОТОЧАСОВ ===== *) TimerH_Pump1(IN := outPump1, PT := T#1S); IF TimerH_Pump1.Q THEN Hours_Pump1 := Hours_Pump1 + 1; TimerH_Pump1(IN := FALSE); TimerH_Pump1(IN := TRUE); END_IF; TimerH_Pump2(IN := outPump2, PT := T#1S); IF TimerH_Pump2.Q THEN Hours_Pump2 := Hours_Pump2 + 1; END_IF; (* ===== ИНДИКАЦИЯ ===== *) lampAutoRun := SystemRun AND swAutoManual; lampFault := Fault OR Pump1Fault OR Pump2Fault; siren := Fault; // Сирена только при критической аварии END_PROGRAM Таймеры и счётчики: подробно
Таймеры и счётчики — основа любой программы ПЛК. В стандарте МЭК 61131-3 они реализованы как функциональные блоки.
Типы таймеров
TON (Timer On Delay) — таймер с задержкой включения:
TimerFan(IN := MotorRun, PT := T#5S); // Q становится TRUE через 5 секунд после включения MotorRun FanStart := TimerFan.Q; TOF (Timer Off Delay) — таймер с задержкой выключения:
TimerFan(IN := MotorRun, PT := T#30S); // Q остаётся TRUE ещё 30 секунд после выключения MotorRun // Используется для дополнительного охлаждения после остановки FanRun := TimerFan.Q; TP (Timer Pulse) — таймер импульса:
TimerBuzzer(IN := AlarmNew, PT := T#2S); // При фронте AlarmNew генерирует импульс 2 секунды // Независимо от того, сколько ещё держится AlarmNew Buzzer := TimerBuzzer.Q; Счётчики
CTU (Count Up) — счётчик вперёд:
CounterBottles(CU := BottleSensor, R := ResetButton, PV := 100); // Считает бутылки, при достижении 100 — Q=TRUE BatchComplete := CounterBottles.Q; CurrentCount := CounterBottles.CV; // Текущее значение CTD (Count Down) — счётчик назад:
CounterProducts(CD := ProductSensor, LD := LoadButton, PV := OrderQty); // PV загружается при LD=TRUE OrderComplete := CounterProducts.Q; // Q=TRUE когда CV=0 Работа с аналоговыми сигналами
Масштабирование аналогового входа
Аналоговый модуль S7-1200 возвращает значение 0–27648 для диапазона 0–100% входного сигнала (4–20мА или 0–10В). Для получения реального значения нужно масштабирование:
FUNCTION_BLOCK ScaleAnalog VAR_INPUT RawValue : INT; // Сырое значение от АЦП (0..27648) RawMin : INT; // Мин значение АЦП (обычно 0 или 5530 для 4мА) RawMax : INT; // Макс значение АЦП (обычно 27648) PhysMin : REAL; // Физический минимум (например, 0.0 бар) PhysMax : REAL; // Физический максимум (например, 16.0 бар) END_VAR VAR_OUTPUT PhysValue : REAL; // Результат в физических единицах Broken : BOOL; // Обрыв линии (значение ниже 4мА) END_VAR // Проверка обрыва линии (для 4-20мА: ниже ~5% = обрыв) Broken := (RawValue < (RawMin - 1000)); IF NOT Broken THEN // Линейное масштабирование PhysValue := PhysMin + (REAL(RawValue - RawMin) / REAL(RawMax - RawMin)) * (PhysMax - PhysMin); // Ограничение выхода PhysValue := MAX(PhysMin, MIN(PhysMax, PhysValue)); ELSE PhysValue := PhysMin; // При обрыве — безопасное значение END_IF; END_FUNCTION_BLOCK Использование:
// Датчик давления 4-20мА, диапазон 0-16 бар PressureSensor( RawValue := %IW64, // Адрес аналогового входа RawMin := 5530, // 4мА соответствует 5530 RawMax := 27648, // 20мА соответствует 27648 PhysMin := 0.0, PhysMax := 16.0 ); Pressure := PressureSensor.PhysValue; // Давление в барах PressureAlarm := PressureSensor.Broken; // Авария обрыва линии IF Pressure > 12.0 THEN HighPressureAlarm := TRUE; END_IF; Организационные блоки и структура программы
Профессиональная программа ПЛК разделена на функциональные блоки:
Организация в TIA Portal (Siemens):
OB1 (Main) — Главный цикл ├── FC10: ReadInputs — Чтение и нормализация входов ├── FC20: SafetyLogic — Приоритетные защиты (всегда первыми!) ├── FB30: PumpControl [DB30] — Управление насосами (с памятью) ├── FB40: PIDControl [DB40] — ПИД-регулятор ├── FC50: WriteOutputs — Запись выходов └── FC60: Diagnostics — Диагностика и коммуникации OB35 (Cyclic Interrupt, 10ms) — Быстрые задачи └── FB35: FastCounter — Высокоскоростной счётчик OB82 (I/O Error) — Обработка ошибок I/O-модулей OB121 (Programming Error) — Обработка ошибок программы Принцип: защиты и аварии — всегда в начале главного цикла. Они должны отработать независимо от состояния остальной программы.
Отладка и диагностика программы
Онлайн-мониторинг
В TIA Portal при подключении к ПЛК все блоки отображают реальные значения переменных. В Ladder Diagram активные цепи подсвечиваются зелёным — мгновенно видно что работает.
Форсирование переменных (Force)
Можно принудительно установить значение входа или переменной для тестирования. Внимание: принудительные значения перекрывают реальные физические сигналы. Не забудьте снять форсирование перед вводом в эксплуатацию!
Трассировка
Запись значений переменных в реальном времени с временной меткой. Незаменима для поиска редко возникающих ошибок — включаете запись и ждёте появления проблемы.
Типичные ошибки начинающих:
1. Использование выходных катушек несколько раз в Ladder
НЕПРАВИЛЬНО: Цепь 1: I0.0 → Q0.0 (катушка) Цепь 2: I0.1 → Q0.0 (катушка снова!) Вторая катушка перезаписывает первую. Результат Q0.0 определяется только второй цепью. ПРАВИЛЬНО: Цепь 1: I0.0 ──┐ ├── Q0.0 Цепь 2: I0.1 ──┘ 2. Гонка состояний при SET/RESET
// ОПАСНО: порядок операций важен IF Condition1 THEN SET(Coil); END_IF; IF Condition2 THEN RESET(Coil); END_IF; // Если оба условия TRUE — RESET побеждает (последний) // Убедитесь, что это желаемое поведение! 3. Деление на ноль
// ВСЕГДА проверяйте делитель IF Denominator <> 0.0 THEN Result := Numerator / Denominator; ELSE Result := 0.0; // Безопасное значение END_IF; Коммуникация ПЛК с внешним миром
Modbus TCP (через Ethernet)
Большинство современных ПЛК поддерживают Modbus TCP "из коробки". Это самый распространённый протокол для связи с SCADA, HMI и частотниками.
В S7-1200 для Modbus TCP используются системные функциональные блоки:
MB_CLIENT — ПЛК как Modbus-мастер (опрашивает устройства)
MB_SERVER — ПЛК как Modbus-сервер (отвечает на запросы SCADA)
OPC UA
Современный открытый протокол для промышленной коммуникации. Поддерживает семантику данных, безопасность, публикацию/подписку. Все серьёзные ПЛК последних поколений имеют встроенный OPC UA сервер.
PROFINET/EtherCAT
Промышленные реальном-временные сети. PROFINET — стандарт Siemens и Profibus International. EtherCAT — от Beckhoff, исключительно быстрый (цикл 250 мкс). Используются для связи с распределёнными I/O-модулями, сервоприводами, vision-системами.
Советы по надёжности программы
Всегда инициализируйте переменные — не полагайтесь на "нулевое" начальное значение
Используйте watchdog-таймер — если программа "зависла", таймер переводит выходы в безопасное состояние
Документируйте каждую переменную — через полгода вы забудете что значит переменная b47
Разделяйте задачи по функциональным блокам — один блок = одна задача
Тестируйте на симуляторе перед загрузкой в реальный ПЛК
Делайте резервные копии программы перед каждым изменением — версионирование спасало многих
Стандартизируйте именование: btnStart — кнопка, snsLevel — датчик, outPump — выход, tmrDelay — таймер
Заключение
Программирование ПЛК — это отдельная инженерная дисциплина на стыке электротехники, автоматики и программирования. Ключевой принцип: программа управляет реальным оборудованием, и любая ошибка может привести к аварии или травме. Поэтому надёжность, защиты и понятность кода здесь важнее красоты архитектуры.
Начните с Ladder Diagram — он прозрачен и хорошо отлаживается онлайн. Освойте Structured Text для сложных вычислений. Используйте SFC для технологических последовательностей. И всегда: сначала безопасность, потом функциональность.
Хорошая программа ПЛК должна безопасно остановить оборудование при любой нештатной ситуации — потере связи, пропадании питания, выходе из строя датчика. Проектируйте с расчётом на отказ.
Почему Modbus жив и актуален спустя 45 лет
Modbus был разработан компанией Modicon в 1979 году для связи ПЛК по последовательной шине. Прошло почти полвека — а протокол по-прежнему является самым распространённым в промышленной автоматизации. По различным оценкам, более 30 миллионов устройств в мире используют Modbus.
Секрет долголетия прост: протокол исключительно прост в понимании и реализации. Он работает по схеме "мастер-слейв", имеет открытую спецификацию, не требует лицензирования, поддерживается абсолютно всеми промышленными устройствами.
Сегодня существуют три основные реализации:
Modbus RTU — по последовательной шине (RS-232, RS-485)
Modbus ASCII — текстовое представление, устарело
Modbus TCP — поверх TCP/IP Ethernet
Архитектура: мастер и слейвы
Modbus — строго мастер-слейв (Master-Slave) протокол:
Мастер (Master): Инициирует все запросы. Только один мастер в сети. Обычно это ПЛК, SCADA-сервер, промышленный компьютер.
Слейв (Slave): Отвечает на запросы мастера. В сети RS-485 может быть до 247 слейвов с адресами 1–247. Адрес 0 — широковещательный (слейвы не отвечают).
Важно: Слейв никогда не инициирует передачу! Он только отвечает.
Мастер Слейв 1 Слейв 2 Слейв 3 | | | | |── Request → Addr=1 ─────>| | | |<── Response ────────────| | | | | | | |── Request → Addr=2 ──────────────>| | |<── Response ──────────────────────| | Типы данных (регистры)
Modbus оперирует четырьмя типами данных:
1. Coils (Coil Status) — Дискретные выходы
Размер: 1 бит
Доступ: Чтение и запись мастером
Функциональные коды: FC01 (читать), FC05 (записать один), FC15 (записать несколько)
Адреса: 00001–09999 (в Modbus-нотации), 0x0000–0xFFFF (в PDU)
Применение: Состояния реле, клапанов, двигателей
2. Discrete Inputs (Input Status) — Дискретные входы
Размер: 1 бит
Доступ: Только чтение мастером (данные поступают от физических входов)
Функциональные коды: FC02 (читать)
Адреса: 10001–19999
Применение: Состояния кнопок, датчиков, концевиков
3. Holding Registers — Регистры хранения
Размер: 16 бит (2 байта), беззнаковое целое 0–65535
Доступ: Чтение и запись мастером
Функциональные коды: FC03 (читать), FC06 (записать один), FC16 (записать несколько)
Адреса: 40001–49999
Применение: Уставки, параметры настройки, команды управления
4. Input Registers — Входные регистры
Размер: 16 бит
Доступ: Только чтение мастером
Функциональные коды: FC04 (читать)
Адреса: 30001–39999
Применение: Измеренные значения датчиков, счётчики
Хранение чисел с плавающей точкой
16 бит для float недостаточно. Для передачи float используют два последовательных регистра (32 бит = IEEE 754):
Регистр 40001 (HIGH word): первые 16 бит float Регистр 40002 (LOW word): вторые 16 бит float Значение 3.14159: IEEE 754: 0x40490FDB HIGH: 0x4049 LOW: 0x0FDB Важная ловушка: порядок байт и слов (endianness) различается у разных производителей! Четыре варианта: Big-Endian, Little-Endian, Big-Endian Byte Swap, Little-Endian Byte Swap. Смотрите документацию устройства.
Modbus RTU: структура фрейма
RTU (Remote Terminal Unit) — бинарный формат, максимально компактный.
┌─────────┬──────────────┬──────┬────────────────────┬───────┐ │ Address │ Function Code│ Data │ Data │ CRC │ │ 1 байт │ 1 байт │ ... │ ... │ 2 байт│ └─────────┴──────────────┴──────┴────────────────────┴───────┘ Пример запроса FC03 (читать Holding Registers):
Запрос: "Слейв №1, дай мне 2 регистра начиная с адреса 0x0064 (100)"
01 03 00 64 00 02 85 D5 01 — Адрес слейва 03 — Код функции (читать Holding Registers) 00 64 — Начальный адрес (0x0064 = 100) 00 02 — Количество регистров (2) 85 D5 — CRC16 (контрольная сумма) Ответ слейва:
01 03 04 01 F4 00 0A 2B 11 01 — Адрес слейва 03 — Код функции 04 — Количество байт данных (2 регистра × 2 байта = 4) 01 F4 — Значение регистра 100 (0x01F4 = 500) 00 0A — Значение регистра 101 (0x000A = 10) 2B 11 — CRC16 Ответ при ошибке (Exception Response):
01 83 02 C0 F1 01 — Адрес слейва 83 — Код функции + 0x80 (признак ошибки) 02 — Код исключения (02 = Illegal Data Address) C0 F1 — CRC16 Коды исключений:
Код
Название
Описание
01
Illegal Function
Устройство не поддерживает данный FC
02
Illegal Data Address
Запрошенный адрес не существует
03
Illegal Data Value
Недопустимое значение данных
04
Server Device Failure
Внутренняя ошибка устройства
06
Server Device Busy
Устройство занято, повторите позже
Расчёт CRC16
CRC16 (Cyclic Redundancy Check) — контрольная сумма для обнаружения ошибок передачи. Алгоритм несложный, но важный:
uint16_t ModbusCRC16(uint8_t *buffer, uint16_t length) { uint16_t crc = 0xFFFF; for (uint16_t i = 0; i < length; i++) { crc ^= (uint16_t)buffer[i]; for (uint8_t j = 0; j < 8; j++) { if (crc & 0x0001) { crc >>= 1; crc ^= 0xA001; // Полином Modbus } else { crc >>= 1; } } } return crc; // Младший байт первый в фрейме! } // Использование: uint8_t frame[] = {0x01, 0x03, 0x00, 0x64, 0x00, 0x02}; uint16_t crc = ModbusCRC16(frame, 6); // Добавить в конец фрейма: (crc & 0xFF), (crc >> 8) Важно: В Modbus RTU CRC передаётся младшим байтом вперёд (Little-Endian)!
RS-485: физический уровень
Modbus RTU работает поверх RS-485 — дифференциальной последовательной шины.
Параметры сети:
Длина: до 1200 м (при скорости 9600 бод), до 100 м (при 115200 бод)
Устройств: до 32 без репитеров, до 247 с репитерами
Скорости: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод
Линия: витая пара, лучше экранированная (STP)
Терминаторы: 120 Ом на каждом конце шины
Топология — только шина!
Мастер ──────┬──────────┬──────────┬──────── Терминатор 120Ом 120Ом ───┘ Слейв1 Слейв2 Слейв3 НЕЛЬЗЯ делать "звезду" — отражения сигнала разрушат связь.
Типичные проблемы RS-485:
Проблема 1: Нет терминирующих резисторов Симптомы: связь работает на малой скорости, не работает на высокой. Или работает с одним устройством, не работает с несколькими. Решение: 120 Ом строго на двух концах шины — и только там.
Проблема 2: Земля не подключена RS-485 — дифференциальный сигнал (A-B), не требует общего провода теоретически. Практически — без общей земли при большой разнице потенциалов (грозозащита, разные здания) трансиверы сгорают. Третий провод "GND" обязателен.
Проблема 3: Смешаны A и B Сигнальные линии перепутаны местами. Ошибка типичная при ручном монтаже. Симптом: нет ответа вообще или постоянные ошибки CRC.
Проблема 4: Нет pull-up/pull-down резисторов на линии Когда все устройства молчат (пауза между транзакциями), линия "висит в воздухе". Нужны подтягивающие резисторы: A через ~560 Ом на +5В, B через ~560 Ом на GND. Многие USB-RS485 адаптеры имеют их встроенными.
Modbus TCP: Ethernet-версия
Modbus TCP — это Modbus RTU без адреса устройства и без CRC, завёрнутый в TCP/IP пакет.
Структура Modbus TCP фрейма:
┌─────────────┬──────────────────────────────────────────────┐ │ MBAP Header (7 байт) │ PDU (Protocol Data Unit) │ ├──────┬───────┬──────────┬───────┬──────────────────────────┤ │TrID │ Proto │ Length │ UnitID│ FC │ Data │ │2 байт│ 2 байт│ 2 байта │ 1 байт│1 байт│ N байт │ └──────┴───────┴──────────┴───────┴──────┴──────────────────┘ TrID — Transaction Identifier (любое число, повторяется в ответе) Proto — 0x0000 (всегда) Length — длина оставшейся части (Unit ID + FC + Data) UnitID — адрес устройства (для RTU-TCP шлюзов) Порт: 502 (стандартный, зарезервирован IANA)
TCP обеспечивает надёжную доставку — CRC не нужен. Но помните: TCP не обеспечивает реальное время. Задержки могут варьироваться от единиц миллисекунд до нескольких секунд при перегрузке сети.
Практика: Modbus на Python
Библиотека pymodbus (полноценная реализация)
# Установка: pip install pymodbus from pymodbus.client import ModbusTcpClient, ModbusSerialClient import struct import time # ========== MODBUS TCP ========== def read_vfd_status_tcp(host: str, port: int = 502, unit_id: int = 1) -> dict: """ Читаем параметры частотника по Modbus TCP. Пример для ABB ACS550. """ client = ModbusTcpClient(host=host, port=port, timeout=3) if not client.connect(): raise ConnectionError(f"Не удалось подключиться к {host}:{port}") try: # Читаем Input Registers 30001-30006 (адрес 0-5) result = client.read_input_registers( address=0, # Начальный адрес (0 = регистр 30001) count=6, # Количество регистров slave=unit_id ) if result.isError(): raise Exception(f"Ошибка Modbus: {result}") regs = result.registers return { 'status_word': regs[0], # Слово состояния 'speed_rpm': regs[1], # Скорость об/мин 'frequency_hz': regs[2] / 100.0, # Частота (0.01 Гц) 'current_a': regs[3] / 10.0, # Ток (0.1 А) 'voltage_v': regs[4], # Напряжение 'power_kw': regs[5] / 10.0, # Мощность (0.1 кВт) 'running': bool(regs[0] & 0x0001), 'fault': bool(regs[0] & 0x0008), } finally: client.close() def write_vfd_command_tcp(host: str, freq_hz: float, run: bool, unit_id: int = 1): """Управление частотником через Modbus TCP""" client = ModbusTcpClient(host=host, port=502, timeout=3) if not client.connect(): raise ConnectionError(f"Не удалось подключиться") try: # Задаём частоту (Holding Register 40002, адрес 1) freq_raw = int(freq_hz * 100) # 50.00 Гц → 5000 client.write_register(address=1, value=freq_raw, slave=unit_id) # Команда пуск/стоп (Holding Register 40001, адрес 0) control_word = 0x0002 if run else 0x0001 # 2=Run, 1=Stop client.write_register(address=0, value=control_word, slave=unit_id) print(f"VFD: {'Пуск' if run else 'Стоп'}, частота {freq_hz} Гц") finally: client.close() # ========== MODBUS RTU ========== def create_rtu_client(port: str, baudrate: int = 9600) -> ModbusSerialClient: """Создаём RTU клиент для RS-485""" return ModbusSerialClient( port=port, # '/dev/ttyUSB0' или 'COM3' baudrate=baudrate, bytesize=8, parity='N', # N=None, E=Even, O=Odd stopbits=1, timeout=1.0 ) def scan_modbus_rtu_network(port: str, baudrate: int = 9600) -> list: """ Сканирование Modbus RTU сети — ищем все активные устройства. Возвращает список адресов ответивших устройств. """ client = create_rtu_client(port, baudrate) client.connect() found_devices = [] print(f"Сканирование Modbus RTU на {port}, {baudrate} бод...") for address in range(1, 248): try: # Пробуем прочитать 1 регистр — если устройство есть, оно ответит result = client.read_holding_registers(0, 1, slave=address) if not result.isError(): found_devices.append(address) print(f" ✅ Найдено устройство: адрес {address}")
except Exception: pass # Таймаут — устройства нет
time.sleep(0.05) # Пауза между запросами
client.close() print(f"Найдено устройств: {len(found_devices)}")
return found_devices # ========== РАБОТА С FLOAT ========== def registers_to_float(high_reg: int, low_reg: int, byte_order: str = 'big') -> float: """ Конвертация двух Modbus-регистров в float IEEE 754. byte_order: 'big' (ABCD), 'little' (DCBA), 'big_swap' (BADC), 'little_swap' (CDAB) """ if byte_order == 'big': raw = struct.pack('>HH', high_reg, low_reg) elif byte_order == 'little': raw = struct.pack('<HH', low_reg, high_reg) elif byte_order == 'big_swap': raw = struct.pack('>HH', ((high_reg & 0xFF) << 8) | (high_reg >> 8), ((low_reg & 0xFF) << 8) | (low_reg >> 8)) else: raw = struct.pack('>HH', high_reg, low_reg) return struct.unpack('>f', raw)[0] def float_to_registers(value: float, byte_order: str = 'big') -> tuple: """Конвертация float в два Modbus-регистра""" raw = struct.pack('>f', value) high_reg, low_reg = struct.unpack('>HH', raw) if byte_order == 'big': return high_reg, low_reg elif byte_order == 'little': return low_reg, high_reg return high_reg, low_reg # ========== ПРИМЕР OPROS SCADA ========== class ModbusDataCollector: """ Циклический опрос Modbus-устройств для SCADA/мониторинга. """ def __init__(self, host: str): self.client = ModbusTcpClient(host=host, port=502, timeout=5) self.data = {} def poll_all_devices(self) -> dict: """Опросить все устройства и вернуть данные""" if not self.client.connect(): return {'error': 'connection_failed'} try: results = {} # Насос 1 (Unit ID = 1) pump1 = self.client.read_input_registers(0, 4, slave=1) if not pump1.isError(): r = pump1.registers results['pump1'] = { 'running': bool(r[0] & 1), 'fault': bool(r[0] & 8), 'freq_hz': r[1] / 100.0, 'current_a': r[2] / 10.0, 'power_kw': r[3] / 10.0, } # Датчик давления (Unit ID = 5, счётчик давления) pressure = self.client.read_input_registers(0, 2, slave=5) if not pressure.isError(): r = pressure.registers results['pressure_bar'] = registers_to_float(r[0], r[1]) # Расходомер (Unit ID = 6) flow = self.client.read_input_registers(0, 4, slave=6) if not flow.isError(): r = flow.registers results['flow'] = { 'instant_m3h': registers_to_float(r[0], r[1]), 'total_m3': registers_to_float(r[2], r[3]), } return results finally: self.client.close() # ========== ЗАПУСК ========== if __name__ == "__main__": # Пример использования collector = ModbusDataCollector('192.168.1.100') while True: data = collector.poll_all_devices() print(f"Давление: {data.get('pressure_bar', 0):.2f} бар") print(f"Насос 1: {'Работает' if data.get('pump1', {}).get('running') else 'Стоит'}, " f"{data.get('pump1', {}).get('freq_hz', 0):.1f} Гц") time.sleep(1)
Реализация Modbus Slave на микроконтроллере (C)
Иногда нужно сделать собственное устройство с Modbus-интерфейсом. Вот минимальная реализация для STM32/Arduino:
#include <stdint.h> #include <string.h> #define MODBUS_ADDRESS 1 // Адрес нашего устройства #define HOLDING_REG_COUNT 20 // Количество Holding Registers #define INPUT_REG_COUNT 10 // Количество Input Registers // Данные регистров static uint16_t holding_regs[HOLDING_REG_COUNT] = {0}; static uint16_t input_regs[INPUT_REG_COUNT] = {0}; // Расчёт CRC16 static uint16_t crc16(uint8_t *buf, uint16_t len) { uint16_t crc = 0xFFFF; for (uint16_t i = 0; i < len; i++) { crc ^= buf[i]; for (uint8_t j = 0; j < 8; j++) { if (crc & 1) { crc = (crc >> 1) ^ 0xA001; } else { crc >>= 1; } } } return crc; } // Отправка ответа (реализуйте под вашу платформу) extern void uart_send(uint8_t *data, uint16_t len); // Обработка Modbus запроса void modbus_process_request(uint8_t *request, uint16_t req_len) { uint8_t response[256]; uint16_t resp_len = 0; // Проверяем адрес if (request[0] != MODBUS_ADDRESS) return; // Проверяем CRC uint16_t received_crc = (request[req_len-1] << 8) | request[req_len-2]; uint16_t calculated_crc = crc16(request, req_len - 2); if (received_crc != calculated_crc) return; // CRC ошибка — игнорируем uint8_t fc = request[1]; uint16_t addr = (request[2] << 8) | request[3]; uint16_t count = (request[4] << 8) | request[5]; response[resp_len++] = MODBUS_ADDRESS; response[resp_len++] = fc; switch (fc) { case 0x03: // Читать Holding Registers { if (addr + count > HOLDING_REG_COUNT) { // Исключение: неверный адрес response[1] = fc | 0x80; response[resp_len++] = 0x02; break; } response[resp_len++] = count * 2; // Количество байт for (uint16_t i = 0; i < count; i++) { response[resp_len++] = holding_regs[addr + i] >> 8; response[resp_len++] = holding_regs[addr + i] & 0xFF; } break; } case 0x04: // Читать Input Registers { if (addr + count > INPUT_REG_COUNT) { response[1] = fc | 0x80; response[resp_len++] = 0x02; break; } response[resp_len++] = count * 2; for (uint16_t i = 0; i < count; i++) { response[resp_len++] = input_regs[addr + i] >> 8; response[resp_len++] = input_regs[addr + i] & 0xFF; } break; } case 0x06: // Записать один Holding Register { if (addr >= HOLDING_REG_COUNT) { response[1] = fc | 0x80; response[resp_len++] = 0x02; break; } holding_regs[addr] = (request[4] << 8) | request[5]; // Эхо запроса как ответ memcpy(response + 2, request + 2, 4); resp_len += 4; break; } case 0x10: // Записать несколько Holding Registers { if (addr + count > HOLDING_REG_COUNT) { response[1] = fc | 0x80; response[resp_len++] = 0x02; break; } uint8_t byte_count = request[6]; for (uint16_t i = 0; i < count; i++) { holding_regs[addr + i] = (request[7 + i*2] << 8) | request[8 + i*2]; } // Ответ: адрес и количество записанных регистров response[resp_len++] = request[2]; response[resp_len++] = request[3]; response[resp_len++] = request[4]; response[resp_len++] = request[5]; break; } default: { // Неизвестная функция response[1] = fc | 0x80; response[resp_len++] = 0x01; // Illegal Function break; } } // Добавляем CRC uint16_t resp_crc = crc16(response, resp_len); response[resp_len++] = resp_crc & 0xFF; response[resp_len++] = resp_crc >> 8; // Отправляем ответ uart_send(response, resp_len); } // Обновление Input Registers из реальных данных void modbus_update_inputs(uint16_t temp_x10, uint16_t pressure_x100, uint16_t status_bits) { input_regs[0] = temp_x10; // Температура × 10 (250 = 25.0°C) input_regs[1] = pressure_x100; // Давление × 100 (1013 = 10.13 бар) input_regs[2] = status_bits; // Биты состояния } Диагностика сети Modbus: практические инструменты
Wireshark для Modbus TCP
Wireshark понимает Modbus TCP "из коробки". Фильтр для захвата:
modbus.func_code — фильтр по функциональному коду tcp.port == 502 — весь Modbus TCP трафик modbus.exception_code — только ошибки ModRSsim2 / Diagslave — эмуляторы слейва
Незаменимы при разработке — тестируете мастер без реального оборудования.
Свой анализатор на Python:
import socket import struct def modbus_tcp_sniffer(host: str, port: int = 502): """Простой анализатор Modbus TCP запросов""" FC_NAMES = { 1: 'Read Coils', 2: 'Read Discrete Inputs', 3: 'Read Holding Registers', 4: 'Read Input Registers', 5: 'Write Single Coil', 6: 'Write Single Register', 15: 'Write Multiple Coils', 16: 'Write Multiple Registers', } sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM) sock.connect((host, port)) while True: # Читаем MBAP-заголовок (7 байт) header = sock.recv(7) if len(header) < 7: break transaction_id = struct.unpack('>H', header[0:2])[0] protocol_id = struct.unpack('>H', header[2:4])[0] length = struct.unpack('>H', header[4:6])[0] unit_id = header[6] # Читаем PDU pdu = sock.recv(length - 1) fc = pdu[0] fc_name = FC_NAMES.get(fc, f'Unknown FC {fc}') if fc < 0x80: # Запрос или нормальный ответ if len(pdu) >= 5: addr = struct.unpack('>H', pdu[1:3])[0] count = struct.unpack('>H', pdu[3:5])[0] print(f"[{transaction_id}] Unit={unit_id} | {fc_name} | " f"Addr={addr} Count={count}") else: # Ошибка exc_code = pdu[1] print(f"[{transaction_id}] EXCEPTION: FC={fc & 0x7F} Code={exc_code}") Типичные проблемы и решения
"Устройство не отвечает"
Алгоритм диагностики:
Проверьте физику: контакты, полярность A/B, терминаторы
Проверьте параметры порта: baudrate, parity, stopbits — должны совпадать с устройством
Проверьте адрес — он правильно задан в устройстве? Не все устройства имеют адрес "1" по умолчанию
Используйте осциллограф или логический анализатор — видны ли данные на линии?
Попробуйте другой кабель
"Иногда не отвечает, CRC-ошибки"
Слишком длинная линия без репитера
Отсутствуют или не там стоят терминаторы
Несколько устройств с одинаковым адресом
Помехи от силового оборудования — проложите кабель отдельно
"Данные неверные"
Неправильный порядок байт (endianness) для float
Смещение адреса: в документации адреса часто указываются с 1 (40001), а в запросе нужно с 0 (0x0000)
Неправильный масштабный коэффициент (×10, ×100, ×0.01...)
Заключение
Modbus — это фундамент промышленной коммуникации. Несмотря на почтенный возраст, он остаётся стандартом де-факто и будет таковым ещё долгие годы. Понимание структуры фрейма, типов данных и физического уровня RS-485 — это базовый навык любого инженера автоматики.
Для новых проектов, где нет ограничений совместимости, стоит рассматривать OPC UA или MQTT как более современные альтернативы. Но если перед вами стоит задача интегрировать любое промышленное оборудование — с вероятностью 90% оно имеет Modbus, и знание этого протокола решит задачу быстро и надёжно.
Почему STM32, а не продолжать на Arduino
Arduino — отличный старт. Но в какой-то момент вы упираетесь в потолок: скорость 16 МГц не хватает, Flash/RAM заканчивается, нужны возможности которых у AVR нет — несколько UART, USB Device, Ethernet MAC, криптоускоритель, DSP-инструкции.
STM32 — это семейство 32-битных микроконтроллеров от STMicroelectronics на базе ядер ARM Cortex-M. Характеристики даже бюджетного STM32F103C8T6 ("Blue Pill"):
Параметр
Arduino Uno (ATmega328P)
STM32F103C8T6
Ядро
AVR 8-бит
ARM Cortex-M3 32-бит
Тактовая частота
16 МГц
72 МГц
Flash
32 КБ
64 КБ
RAM
2 КБ
20 КБ
GPIO
23
37
ADC
6 × 10-бит
10 × 12-бит
Таймеры
3
7
SPI / I2C / UART
1 / 1 / 1
2 / 2 / 3
USB
Нет
Full-Speed USB 2.0
Цена
~$3–5 (оригинал)
~$0.8–2
И это самый простой STM32. Линейки F4, F7, H7 — ещё на порядок мощнее.
Семейства STM32: как не запутаться
STM32 делится на несколько линеек по ядру и позиционированию:
STM32F0/F1/F3 — Базовые (Cortex-M0/M3/M4)
F103: самый популярный, "Blue Pill", 72 МГц — идеален для старта
F303: F3 с матфлоатом и операционными усилителями внутри
F030/F042: ультрадешёвые, от $0.3, для массового производства
STM32F4 — Производительные (Cortex-M4F с FPU)
F401/F411: 84–100 МГц, USB, хороший баланс
F407/F429: 168 МГц, Ethernet MAC, FMC для внешней SDRAM, камеры
Популярны для DSP-задач, аудио, обработки изображений
STM32F7/H7 — Высокопроизводительные (Cortex-M7)
H743: 480 МГц, двойная точность float, L1-кэш, умереть не встать
Используются в промышленных системах реального времени
STM32L — Низкое энергопотребление (Low Power)
L051/L071: ток в sleep < 1 мкА, для батарейных устройств
STM32G/U — Новые серии (2019–2022)
G431/G474: отличные для силовой электроники (Timer1 с мёртвым временем)
U5: Cortex-M33 с TrustZone, IoT-безопасность
Рекомендации для старта: STM32F103C8T6 (Blue Pill) или STM32G031 для новых проектов.
Настройка среды разработки
STM32CubeIDE + STM32CubeMX
STM32CubeIDE — официальная бесплатная среда от ST. Включает:
Eclipse-based IDE
Компилятор GCC ARM
OpenOCD для программирования/отладки
Встроенный STM32CubeMX для генерации кода инициализации
Установка:
Скачать STM32CubeIDE с сайта st.com (требует регистрации, бесплатно)
Установить, выбрать пакеты для нужных семейств
Подключить программатор ST-Link V2 ($3–5 на AliExpress)
Первое подключение (Blue Pill → ST-Link V2):
ST-Link V2 Blue Pill SWDIO → PA13 SWCLK → PA14 GND → GND 3.3V → 3V3 Важно: На оригинальных Blue Pill загрузчик прошит неправильно. Для работы с ST-Link через SWD это не проблема — программируем напрямую в flash.
HAL vs LL: что выбрать
STMicroelectronics предоставляет два уровня библиотек:
HAL (Hardware Abstraction Layer):
Высокоуровневый, максимально переносимый код
Автоматически генерируется CubeMX
Проще в использовании, больше overhead
Рекомендуется для большинства проектов
LL (Low Layer):
Тонкие обёртки над регистрами, почти без overhead
Максимальная производительность и предсказуемость
Нужно хорошее знание периферии
Для критичного по времени кода
Смешанный подход (лучший для опытных):
HAL для инициализации (CubeMX генерирует)
LL для критичных по времени операций в прерываниях
GPIO: мигаем светодиодом правильно
CubeMX генерирует такой код инициализации GPIO:
// Автосгенерированный код CubeMX static void MX_GPIO_Init(void) { GPIO_InitTypeDef GPIO_InitStruct = {0}; __HAL_RCC_GPIOC_CLK_ENABLE(); // Включаем тактирование порта C // Настройка PC13 как выход (встроенный LED на Blue Pill) GPIO_InitStruct.Pin = GPIO_PIN_13; GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // Push-Pull выход GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 2 МГц, достаточно для LED HAL_GPIO_Init(GPIOC, &GPIO_InitStruct); // Входной сигнал на PA0 (кнопка) GPIO_InitStruct.Pin = GPIO_PIN_0; GPIO_InitStruct.Mode = GPIO_MODE_INPUT; GPIO_InitStruct.Pull = GPIO_PULLUP; // Внутренний pull-up HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); } Управление GPIO в программе:
// Включить / выключить / переключить HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); // LED on (active low) HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET); // LED off HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); // Toggle // Читать состояние входа GPIO_PinState btn = HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0); if (btn == GPIO_PIN_RESET) { // Кнопка нажата (pull-up, нажатие — к GND) HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET); } GPIO режимы:
GPIO_MODE_OUTPUT_PP — Push-Pull выход (стандартный)
GPIO_MODE_OUTPUT_OD — Open-Drain (для I2C, совместимость 5В)
GPIO_MODE_INPUT — Вход
GPIO_MODE_IT_RISING/FALLING/RISING_FALLING — Вход с прерыванием
GPIO_MODE_AF_PP — Альтернативная функция (UART, SPI, Timer...)
GPIO_MODE_ANALOG — Аналоговый режим (для ADC/DAC)
UART: последовательная связь
// Инициализация UART1 на PA9(TX)/PA10(RX), 115200 бод static void MX_USART1_UART_Init(void) { huart1.Instance = USART1; huart1.Init.BaudRate = 115200; huart1.Init.WordLength = UART_WORDLENGTH_8B; huart1.Init.StopBits = UART_STOPBITS_1; huart1.Init.Parity = UART_PARITY_NONE; huart1.Init.Mode = UART_MODE_TX_RX; huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE; huart1.Init.OverSampling = UART_OVERSAMPLING_16; HAL_UART_Init(&huart1); } // Отправка данных (блокирующий режим) char msg[] = "Hello STM32!\r\n"; HAL_UART_Transmit(&huart1, (uint8_t*)msg, strlen(msg), 100); // timeout 100ms // Приём (с таймаутом) uint8_t rx_buf[64]; uint16_t bytes_received; HAL_StatusTypeDef status = HAL_UART_Receive(&huart1, rx_buf, 64, 1000); // printf через UART (настройка retarget) // В файле syscalls.c добавить: int __io_putchar(int ch) { HAL_UART_Transmit(&huart1, (uint8_t*)&ch, 1, 100); return ch; } // После этого можно использовать printf! printf("Температура: %.2f°C\r\n", temperature); Приём через прерывания (правильный подход):
// Буфер приёма и флаги #define RX_BUFFER_SIZE 256 static uint8_t rx_buffer[RX_BUFFER_SIZE]; static uint8_t rx_byte; // Один байт для приёма по прерыванию static uint16_t rx_index = 0; static volatile uint8_t line_ready = 0; // Запускаем прием одного байта в прерывании // (вызвать после инициализации и после каждого приёма) void UART_StartReceive(void) { HAL_UART_Receive_IT(&huart1, &rx_byte, 1); } // Callback — вызывается автоматически при приёме байта void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { if (huart->Instance == USART1) { if (rx_byte == '\n' || rx_index >= RX_BUFFER_SIZE - 1) { rx_buffer[rx_index] = '\0'; rx_index = 0; line_ready = 1; // Сигнализируем что строка готова } else if (rx_byte != '\r') { rx_buffer[rx_index++] = rx_byte; } // Запускаем следующий приём HAL_UART_Receive_IT(&huart1, &rx_byte, 1); } } // В главном цикле: if (line_ready) { line_ready = 0; printf("Получено: %s\r\n", rx_buffer); process_command((char*)rx_buffer); } Таймеры: ШИМ и точное время
Таймеры STM32 — мощнейшая периферия. Используются для ШИМ, измерения частоты, генерации прерываний, управления сервоприводами.
ШИМ (PWM) для управления яркостью/скоростью:
// TIM3, Channel 1, PA6, частота 1 кГц // Настройка через CubeMX, затем в коде: // Запуск ШИМ HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1); // Изменение скважности (0–999 для ARR=999) // 500 = 50% скважности __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, 500); // Плавное изменение яркости LED for (int i = 0; i <= 999; i++) { __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, i); HAL_Delay(1); } for (int i = 999; i >= 0; i--) { __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, i); HAL_Delay(1); } Управление сервоприводом (50 Гц, 1–2 мс):
// TIM2, 50 Гц (период 20 мс = 20000 тиков при предделителе 72-1) // ARR = 19999, PSC = 71 → 1 тик = 1 мкс #define SERVO_MIN_US 1000 // 1 мс = левый предел #define SERVO_MAX_US 2000 // 2 мс = правый предел #define SERVO_MID_US 1500 // 1.5 мс = центр void servo_set_angle(int angle_degrees) // 0–180 градусов { // Линейное масштабирование угла → ширина импульса uint32_t pulse = SERVO_MIN_US + (uint32_t)(angle_degrees * (SERVO_MAX_US - SERVO_MIN_US) / 180); __HAL_TIM_SET_COMPARE(&htim2, TIM_CHANNEL_1, pulse); } // Использование: servo_set_angle(0); // Левый предел HAL_Delay(1000); servo_set_angle(90); // Центр HAL_Delay(1000); servo_set_angle(180); // Правый предел Прерывание по таймеру (точный период):
// Прерывание каждые 1 мс от TIM6 (базовый таймер) // Запуск: HAL_TIM_Base_Start_IT(&htim6); // Callback: void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) { if (htim->Instance == TIM6) { system_tick_ms++; // Собственный миллисекундный счётчик // Задачи каждые 10 мс if (system_tick_ms % 10 == 0) { adc_trigger_conversion(); } // Задачи каждые 1000 мс if (system_tick_ms % 1000 == 0) { led_heartbeat_toggle(); } } } АЦП: чтение аналоговых сигналов
// Одиночное преобразование (блокирующий режим) uint32_t adc_read_single(void) { HAL_ADC_Start(&hadc1); HAL_ADC_PollForConversion(&hadc1, 10); // Ждём не более 10 мс uint32_t value = HAL_ADC_GetValue(&hadc1); HAL_ADC_Stop(&hadc1); return value; // 0–4095 для 12-бит АЦП } // Перевод в напряжение (опорное 3.3В): float adc_to_voltage(uint32_t raw) { return raw * 3.3f / 4095.0f; } // Перевод в температуру для NTC-термистора (10кОм, B=3950): float ntc_to_celsius(uint32_t raw_adc) { float voltage = adc_to_voltage(raw_adc); float resistance = 10000.0f * voltage / (3.3f - voltage); // Делитель с 10кОм // Уравнение Стейнхарта-Харта (упрощённое) float steinhart; steinhart = resistance / 10000.0f; // R/Rnom steinhart = logf(steinhart); // ln(R/Rnom) steinhart /= 3950.0f; // / B steinhart += 1.0f / (25.0f + 273.15f); // + 1/T0 steinhart = 1.0f / steinhart; // Инверсия return steinhart - 273.15f; // Кельвин → Цельсий } АЦП с DMA (несколько каналов, без участия CPU):
// Настройка: ADC + DMA, Continuous mode, 4 канала (PA0-PA3) #define ADC_CHANNELS 4 static uint16_t adc_dma_buffer[ADC_CHANNELS]; // Запуск: HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_dma_buffer, ADC_CHANNELS); // DMA автоматически обновляет буфер! // В основном цикле просто читаем: float temp = ntc_to_celsius(adc_dma_buffer[0]); float pressure = adc_dma_buffer[1] * 3.3f / 4095.0f; // Callback при завершении преобразований всех каналов: void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) { // Все 4 канала обновлены adc_data_ready = 1; } I2C: подключение датчиков
// Пример: датчик давления/температуры BMP280 #define BMP280_ADDR 0x76 << 1 // 7-бит адрес, сдвиг влево для HAL // Читать регистр uint8_t BMP280_ReadReg(uint8_t reg) { uint8_t value; HAL_I2C_Mem_Read(&hi2c1, BMP280_ADDR, // Адрес устройства reg, // Адрес регистра I2C_MEMADD_SIZE_8BIT, &value, // Буфер 1, // Количество байт 100); // Таймаут return value; } // Записать регистр void BMP280_WriteReg(uint8_t reg, uint8_t value) { HAL_I2C_Mem_Write(&hi2c1, BMP280_ADDR, reg, I2C_MEMADD_SIZE_8BIT, &value, 1, 100); } // Читать несколько байт подряд void BMP280_ReadBurst(uint8_t reg, uint8_t *buf, uint8_t len) { HAL_I2C_Mem_Read(&hi2c1, BMP280_ADDR, reg, I2C_MEMADD_SIZE_8BIT, buf, len, 100); } // Инициализация BMP280 void BMP280_Init(void) { // Проверка ID (должен быть 0x60) uint8_t id = BMP280_ReadReg(0xD0); if (id != 0x60) { printf("BMP280 не найден! ID=0x%02X\r\n", id); return; } // Нормальный режим, oversampling ×4 для давления и температуры BMP280_WriteReg(0xF4, 0x97); // ctrl_meas: осsp×4, osst×4, normal mode BMP280_WriteReg(0xF5, 0xA0); // config: t_sb=1000мс, filter=16 } // Чтение данных (упрощённо, без компенсации) typedef struct { float temperature; float pressure; } BMP280_Data; BMP280_Data BMP280_ReadData(void) { uint8_t raw[6]; BMP280_ReadBurst(0xF7, raw, 6); // press_msb, press_lsb, press_xlsb, temp×3 int32_t raw_press = ((int32_t)raw[0] << 12) | ((int32_t)raw[1] << 4) | (raw[2] >> 4); int32_t raw_temp = ((int32_t)raw[3] << 12) | ((int32_t)raw[4] << 4) | (raw[5] >> 4); // Реальный код должен использовать калибровочные коэффициенты из регистров! // Это упрощение для иллюстрации BMP280_Data data; data.temperature = raw_temp / 5120.0f; // Очень грубо! data.pressure = raw_press / 25600.0f; // Очень грубо! return data; } SPI: быстрая связь с периферией
// SPI — быстрее I2C, до 45 МГц на STM32F4 // Пример: дисплей ST7735 (128×160 пикселей) // CS-пин вручную (NSS в software-режиме) #define LCD_CS_LOW() HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET) #define LCD_CS_HIGH() HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET) #define LCD_DC_LOW() HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET) // Command #define LCD_DC_HIGH() HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET) // Data void LCD_SendCommand(uint8_t cmd) { LCD_DC_LOW(); LCD_CS_LOW(); HAL_SPI_Transmit(&hspi1, &cmd, 1, 100); LCD_CS_HIGH(); } void LCD_SendData(uint8_t *data, uint16_t len) { LCD_DC_HIGH(); LCD_CS_LOW(); HAL_SPI_Transmit(&hspi1, data, len, 1000); LCD_CS_HIGH(); } // Быстрая передача через DMA (не блокирует CPU) void LCD_SendDataDMA(uint8_t *data, uint16_t len) { LCD_DC_HIGH(); LCD_CS_LOW(); HAL_SPI_Transmit_DMA(&hspi1, data, len); // CS поднимется в callback после завершения DMA } void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi) { if (hspi->Instance == SPI1) { LCD_CS_HIGH(); dma_complete = 1; } } Структура хорошего проекта на STM32
project/ ├── Core/ │ ├── Inc/ │ │ ├── main.h │ │ └── stm32f1xx_hal_conf.h │ └── Src/ │ ├── main.c — Только инициализация + main loop │ ├── stm32f1xx_it.c — Обработчики прерываний │ └── syscalls.c — printf retarget ├── Drivers/ │ ├── CMSIS/ — ARM заголовки, системный файл │ └── STM32F1xx_HAL_Driver/ — HAL библиотека (не трогать) ├── App/ — ВАШ КОД здесь! │ ├── sensors/ │ │ ├── bmp280.c / .h │ │ └── ntc.c / .h │ ├── control/ │ │ ├── pid.c / .h │ │ └── state_machine.c / .h │ ├── comm/ │ │ ├── modbus_slave.c / .h │ │ └── protocol.c / .h │ └── app.c — Главная логика приложения └── CMakeLists.txt / .ioc — Конфигурация проекта Принцип: main.c содержит только вызов App_Init() и App_Run(). Вся логика — в директории App/.
Типичные ошибки и как их избежать
1. Забыли включить тактирование периферии
// Без этого HAL_GPIO_Init ничего не сделает! __HAL_RCC_GPIOA_CLK_ENABLE(); __HAL_RCC_USART1_CLK_ENABLE(); __HAL_RCC_SPI1_CLK_ENABLE(); // CubeMX делает это автоматически — используйте его для инициализации 2. Неправильные Alternate Functions STM32F1 имеет фиксированный маппинг пинов. STM32F4+ — гибкий (GPIO_AF1_..., GPIO_AF7_...). Смотрите datasheet, раздел "Alternate function mapping".
3. Блокирующие задержки в прерываниях
// НЕЛЬЗЯ! HAL_Delay использует SysTick-прерывание низшего приоритета void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { HAL_Delay(100); // Зависнет если прерывание выше приоритета SysTick! } 4. Запись в HAL-переменную напрямую Не изменяйте поля структур huart1, htim2 вручную в рантайме — используйте API функции.
5. Stack Overflow STM32F103 имеет только 20 КБ RAM. Большие массивы на стеке — прямой путь к Hard Fault. Объявляйте большие буферы как глобальные или статические.
Отладка: когда всё идёт не так
Hard Fault Handler — ваш лучший друг
void HardFault_Handler(void) { // Получаем регистры состояния __asm volatile("TST lr, #4\n" "ITE EQ\n" "MRSEQ r0, MSP\n" "MRSNE r0, PSP\n" "B HardFault_HandlerC"); } void HardFault_HandlerC(uint32_t *stack_frame) { printf("=== HARD FAULT ===\r\n"); printf("PC = 0x%08lX\r\n", stack_frame[6]); // Адрес проблемной инструкции printf("LR = 0x%08lX\r\n", stack_frame[5]); printf("CFSR= 0x%08lX\r\n", SCB->CFSR); // Причина fault while(1); } SWO (Serial Wire Output) — printf без UART
Если UART занят, используйте SWO для отладочного вывода. В STM32CubeIDE включается за 5 кликов, вывод идёт в консоль IDE без дополнительного кабеля.
Заключение
STM32 — это настоящий профессиональный инструмент. Первые шаги сложнее чем с Arduino: нужно настроить тактирование, разобраться с HAL, понять концепцию прерываний и DMA. Но это окупается многократно: производительность, периферия, потребление, цена в серийном производстве.
Рекомендуемый путь: STM32F103 Blue Pill + ST-Link V2 + STM32CubeIDE. Первый проект — мигание LED через прерывание таймера. Второй — чтение кнопки с антидребезгом. Третий — датчик по I2C с выводом в UART. К четвёртому проекту вы уже будете чувствовать себя уверенно.
Документация ST: datasheet, Reference Manual, Programming Manual — читайте их. Они написаны хорошо и содержат ответы на все вопросы.
Честный разговор об Arduino
Arduino получил репутацию "игрушки для начинающих". Это несправедливо. Arduino — это доступная платформа с огромной экосистемой, которая используется в реальных устройствах, промышленных прототипах и мелкосерийном производстве.
Да, у неё есть ограничения: 8-битный AVR, 16 МГц, 2 КБ RAM. Но для огромного класса задач этого более чем достаточно. Умный контроллер теплицы, анализатор вибраций, узел сбора данных, промышленный таймер — Arduino справится.
Проблема не в платформе. Проблема в том, как большинство людей пишут код для Arduino. Сегодня покажу как писать Arduino-код правильно — как настоящие инженеры.
Главная ошибка: delay()
delay() — это яд для Arduino. Пока выполняется delay(1000), микроконтроллер ничего не делает. Не обрабатывает кнопки. Не читает датчики. Не обновляет выходы. Он просто спит.
В реальном устройстве с несколькими задачами это неприемлемо.
Правильный подход: millis() и конечный автомат
// ПЛОХО — как делают 90% новичков: void loop() { digitalWrite(LED1, HIGH); delay(500); digitalWrite(LED1, LOW); delay(500); // Пока мигает LED1 — ничего другого не происходит! } // ХОРОШО — неблокирующий код: class BlinkTask { private: uint8_t pin; uint32_t interval; uint32_t lastToggle; bool state; public: BlinkTask(uint8_t _pin, uint32_t _interval) : pin(_pin), interval(_interval), lastToggle(0), state(false) {} void begin() { pinMode(pin, OUTPUT); } void update() { uint32_t now = millis(); if (now - lastToggle >= interval) { lastToggle = now; state = !state; digitalWrite(pin, state); } } }; BlinkTask led1(13, 500); // LED на пине 13, период 500 мс BlinkTask led2(12, 200); // LED на пине 12, период 200 мс void setup() { led1.begin(); led2.begin(); } void loop() { led1.update(); // Каждый вызов занимает микросекунды led2.update(); // Оба LED мигают независимо! // Здесь можно добавить ещё десятки задач } Антидребезг кнопок: правильная реализация
Физическая кнопка при нажатии/отпускании "дребезжит" — за несколько миллисекунд создаёт 10–50 ложных переключений. Простой delay(50) тут не поможет — он заблокирует программу.
class Button { private: uint8_t pin; uint8_t currentState; uint8_t lastRawState; uint32_t lastChangeTime; uint32_t debounceTime; // Callbacks void (*onPress)(); void (*onRelease)(); void (*onLongPress)(); uint32_t pressTime; uint32_t longPressTime; bool longPressTriggered; public: Button(uint8_t _pin, uint32_t _debounce = 50, uint32_t _longPress = 1000) : pin(_pin), currentState(HIGH), lastRawState(HIGH), lastChangeTime(0), debounceTime(_debounce), onPress(nullptr), onRelease(nullptr), onLongPress(nullptr), pressTime(0), longPressTime(_longPress), longPressTriggered(false) {} void begin() { pinMode(pin, INPUT_PULLUP); // Внутренняя подтяжка, нажатие → LOW } void setOnPress(void (*cb)()) { onPress = cb; } void setOnRelease(void (*cb)()) { onRelease = cb; } void setOnLongPress(void (*cb)()){ onLongPress = cb; } bool isPressed() { return currentState == LOW; } void update() { uint32_t now = millis(); uint8_t rawState = digitalRead(pin); // Антидребезг: состояние должно держаться debounceTime мс if (rawState != lastRawState) { lastChangeTime = now; lastRawState = rawState; } if (now - lastChangeTime >= debounceTime) { if (rawState != currentState) { currentState = rawState; if (currentState == LOW) { // Нажата pressTime = now; longPressTriggered = false; if (onPress) onPress(); } else { // Отпущена if (onRelease) onRelease(); } } } // Проверка длинного нажатия if (currentState == LOW && !longPressTriggered) { if (now - pressTime >= longPressTime) { longPressTriggered = true; if (onLongPress) onLongPress(); } } } }; // Использование: Button btn1(2); Button btn2(3); int counter = 0; void onBtn1Press() { Serial.println("Кнопка 1 нажата"); counter++; } void onBtn1LongPress() { Serial.println("Длинное нажатие! Сброс"); counter = 0; } void onBtn2Press() { Serial.println("Кнопка 2 нажата"); counter--; } void setup() { Serial.begin(115200); btn1.begin(); btn2.begin(); btn1.setOnPress(onBtn1Press); btn1.setOnLongPress(onBtn1LongPress); btn2.setOnPress(onBtn2Press); } void loop() { btn1.update(); btn2.update(); // ... другие задачи } Конечный автомат (State Machine): управление процессом
Конечный автомат — правильный способ описывать сложное поведение без вложенных if-else и флагов.
Пример: автоматическая стиральная машина (упрощённо):
enum WasherState { STATE_IDLE, STATE_FILL_WATER, STATE_WASH, STATE_DRAIN, STATE_SPIN, STATE_COMPLETE, STATE_ERROR }; enum WasherEvent { EVENT_START, EVENT_WATER_FULL, EVENT_WASH_DONE, EVENT_DRAIN_DONE, EVENT_SPIN_DONE, EVENT_ERROR, EVENT_RESET }; class WashingMachine { private: WasherState state; uint32_t stateEnterTime; uint32_t washDuration; uint32_t spinDuration; // Пины static const uint8_t PIN_VALVE = 4; // Клапан залива воды static const uint8_t PIN_PUMP = 5; // Насос откачки static const uint8_t PIN_MOTOR = 6; // Двигатель барабана static const uint8_t PIN_LED_RUN = 7; // Индикатор работы static const uint8_t PIN_SENSOR_FULL = 8; // Датчик полного бака void enterState(WasherState newState) { state = newState; stateEnterTime = millis(); // Действия при входе в состояние switch (state) { case STATE_IDLE: allOff(); Serial.println("Ожидание..."); break; case STATE_FILL_WATER: digitalWrite(PIN_VALVE, HIGH); Serial.println("Заполнение водой..."); break; case STATE_WASH: digitalWrite(PIN_VALVE, LOW); digitalWrite(PIN_MOTOR, HIGH); Serial.println("Стирка..."); break; case STATE_DRAIN: digitalWrite(PIN_MOTOR, LOW); digitalWrite(PIN_PUMP, HIGH); Serial.println("Слив воды..."); break; case STATE_SPIN: digitalWrite(PIN_PUMP, LOW); // Быстрое вращение для отжима analogWrite(PIN_MOTOR, 200); // 78% мощности Serial.println("Отжим..."); break; case STATE_COMPLETE: allOff(); Serial.println("Стирка завершена!"); break; case STATE_ERROR: allOff(); Serial.println("АВАРИЯ!"); break; } } void allOff() { digitalWrite(PIN_VALVE, LOW); digitalWrite(PIN_PUMP, LOW); digitalWrite(PIN_MOTOR, LOW); } public: WashingMachine(uint32_t _washMin = 30, uint32_t _spinMin = 5) : state(STATE_IDLE), washDuration(_washMin * 60000UL), spinDuration(_spinMin * 60000UL) {} void begin() { pinMode(PIN_VALVE, OUTPUT); pinMode(PIN_PUMP, OUTPUT); pinMode(PIN_MOTOR, OUTPUT); pinMode(PIN_LED_RUN, OUTPUT); pinMode(PIN_SENSOR_FULL, INPUT_PULLUP); allOff(); } void sendEvent(WasherEvent event) { switch (state) { case STATE_IDLE: if (event == EVENT_START) enterState(STATE_FILL_WATER); break; case STATE_FILL_WATER: if (event == EVENT_WATER_FULL) enterState(STATE_WASH); if (event == EVENT_ERROR) enterState(STATE_ERROR); break; case STATE_WASH: if (event == EVENT_WASH_DONE) enterState(STATE_DRAIN); if (event == EVENT_ERROR) enterState(STATE_ERROR); break; case STATE_DRAIN: if (event == EVENT_DRAIN_DONE) enterState(STATE_SPIN); if (event == EVENT_ERROR) enterState(STATE_ERROR); break; case STATE_SPIN: if (event == EVENT_SPIN_DONE) enterState(STATE_COMPLETE); break; case STATE_ERROR: if (event == EVENT_RESET) enterState(STATE_IDLE); break; default: break; } } // Вызывать в loop() каждый цикл void update() { uint32_t elapsed = millis() - stateEnterTime; // Индикатор работы bool running = (state != STATE_IDLE && state != STATE_COMPLETE && state != STATE_ERROR); digitalWrite(PIN_LED_RUN, running ? (millis() % 500 < 250) : LOW); switch (state) { case STATE_FILL_WATER: // Проверяем датчик уровня if (digitalRead(PIN_SENSOR_FULL) == LOW) { sendEvent(EVENT_WATER_FULL); } // Таймаут заполнения 10 минут if (elapsed > 600000UL) { sendEvent(EVENT_ERROR); } break; case STATE_WASH: if (elapsed >= washDuration) { sendEvent(EVENT_WASH_DONE); } break; case STATE_DRAIN: // 3 минуты на слив if (elapsed >= 180000UL) { sendEvent(EVENT_DRAIN_DONE); } break; case STATE_SPIN: if (elapsed >= spinDuration) { sendEvent(EVENT_SPIN_DONE); } break; default: break; } } WasherState getState() { return state; } }; WashingMachine washer(30, 5); // 30 мин стирка, 5 мин отжим Button startBtn(2); void setup() { Serial.begin(115200); washer.begin(); startBtn.begin(); startBtn.setOnPress([]() { washer.sendEvent(EVENT_START); }); } void loop() { washer.update(); startBtn.update(); } ПИД-регулятор: управление температурой
class PIDController { private: float kp, ki, kd; float setpoint; float integral; float prevError; float integralLimit; float outputMin, outputMax; uint32_t lastTime; public: PIDController(float _kp, float _ki, float _kd, float _outMin = 0.0f, float _outMax = 100.0f) : kp(_kp), ki(_ki), kd(_kd), setpoint(0), integral(0), prevError(0), integralLimit(50.0f), outputMin(_outMin), outputMax(_outMax), lastTime(0) {} void setSetpoint(float sp) { setpoint = sp; } void reset() { integral = 0; prevError = 0; } float compute(float measured) { uint32_t now = millis(); float dt = (now - lastTime) / 1000.0f; // Секунды lastTime = now; if (dt <= 0 || dt > 1.0f) dt = 0.1f; // Защита от аномальных dt float error = setpoint - measured; // Интегральная составляющая с ограничением (anti-windup) integral += error * dt; integral = constrain(integral, -integralLimit, integralLimit); // Производная (фильтруем шум — берём производную измерения, не ошибки) float derivative = -(measured - prevError) / dt; // -d(PV)/dt prevError = measured; float output = kp * error + ki * integral + kd * derivative; return constrain(output, outputMin, outputMax); } }; // Применение: ПИД-термостат с твёрдотельным реле (SSR) const uint8_t PIN_HEATER = 9; // ШИМ-выход на SSR const uint8_t PIN_TEMP_SCL = A4; // I2C — датчик температуры const uint8_t PIN_TEMP_SDA = A5; PIDController tempPID(2.0f, 0.5f, 1.0f, 0.0f, 255.0f); float readTemperature() { // Здесь чтение датчика DS18B20 или термопары MAX6675 // Возвращаем демо-значение: return 25.0f + random(-10, 10) / 10.0f; } void setup() { Serial.begin(115200); pinMode(PIN_HEATER, OUTPUT); tempPID.setSetpoint(75.0f); // Уставка 75°C } void loop() { static uint32_t lastPID = 0; if (millis() - lastPID >= 500) { // ПИД каждые 500 мс lastPID = millis(); float temp = readTemperature(); float output = tempPID.compute(temp); analogWrite(PIN_HEATER, (uint8_t)output); Serial.print("T="); Serial.print(temp, 1); Serial.print("°C SP=75°C OUT="); Serial.print((int)output * 100 / 255); Serial.println("%"); } } Modbus RTU Slave на Arduino
#include <SoftwareSerial.h> // RS-485 через MAX485 SoftwareSerial rs485(10, 11); // RX, TX const uint8_t DE_RE_PIN = 4; // Driver Enable / Receiver Enable // Данные устройства (10 Holding Registers) uint16_t holdingRegs[10] = {0}; uint16_t inputRegs[10] = {0}; const uint8_t DEVICE_ADDRESS = 1; uint16_t crc16(uint8_t *buf, uint16_t len) { uint16_t crc = 0xFFFF; for (uint16_t i = 0; i < len; i++) { crc ^= buf[i]; for (uint8_t j = 0; j < 8; j++) { crc = (crc & 1) ? ((crc >> 1) ^ 0xA001) : (crc >> 1); } } return crc; } void rs485Send(uint8_t *data, uint8_t len) { digitalWrite(DE_RE_PIN, HIGH); // Режим передачи delayMicroseconds(100); rs485.write(data, len); rs485.flush(); delayMicroseconds(100); digitalWrite(DE_RE_PIN, LOW); // Режим приёма } void processModbus(uint8_t *req, uint8_t len) { if (req[0] != DEVICE_ADDRESS) return; uint16_t rxCRC = (req[len-1] << 8) | req[len-2]; if (crc16(req, len-2) != rxCRC) return; uint8_t resp[64]; uint8_t rlen = 0; uint8_t fc = req[1]; uint16_t addr = (req[2] << 8) | req[3]; uint16_t count = (req[4] << 8) | req[5]; resp[rlen++] = DEVICE_ADDRESS; resp[rlen++] = fc; if (fc == 0x03 && addr + count <= 10) { // Read Holding Registers resp[rlen++] = count * 2; for (uint16_t i = 0; i < count; i++) { resp[rlen++] = holdingRegs[addr + i] >> 8; resp[rlen++] = holdingRegs[addr + i] & 0xFF; } } else if (fc == 0x04 && addr + count <= 10) { // Read Input Registers resp[rlen++] = count * 2; for (uint16_t i = 0; i < count; i++) { resp[rlen++] = inputRegs[addr + i] >> 8; resp[rlen++] = inputRegs[addr + i] & 0xFF; } } else if (fc == 0x06 && addr < 10) { // Write Single Register holdingRegs[addr] = (req[4] << 8) | req[5]; memcpy(resp + 2, req + 2, 4); rlen += 4; } else { resp[1] |= 0x80; resp[rlen++] = (fc == 0x03 || fc == 0x04 || fc == 0x06) ? 0x02 : 0x01; } uint16_t c = crc16(resp, rlen); resp[rlen++] = c & 0xFF; resp[rlen++] = c >> 8; rs485Send(resp, rlen); } void setup() { Serial.begin(115200); rs485.begin(9600); pinMode(DE_RE_PIN, OUTPUT); digitalWrite(DE_RE_PIN, LOW); // Режим приёма по умолчанию } void loop() { // Обновляем Input Registers реальными данными inputRegs[0] = analogRead(A0); // Аналоговый вход 0-1023 inputRegs[1] = (uint16_t)(millis() / 1000); // Uptime в секундах // Принимаем Modbus-запросы static uint8_t rxBuf[64]; static uint8_t rxLen = 0; static uint32_t lastByte = 0; while (rs485.available()) { if (rxLen < sizeof(rxBuf)) { rxBuf[rxLen++] = rs485.read(); } lastByte = millis(); } // Конец фрейма — пауза 3.5 символа (при 9600 бод ~4 мс) if (rxLen > 0 && millis() - lastByte > 4) { processModbus(rxBuf, rxLen); rxLen = 0; } } Работа с несколькими датчиками I2C
#include <Wire.h> #include <Adafruit_BMP280.h> #include <Adafruit_SHT31.h> #include <RTC_DS3231.h> Adafruit_BMP280 bmp; Adafruit_SHT31 sht; RTC_DS3231 rtc; struct SensorData { float temperature_bmp; float pressure_hpa; float temperature_sht; float humidity; uint32_t timestamp; bool bmp_ok; bool sht_ok; }; SensorData readAllSensors() { SensorData data = {0}; data.timestamp = rtc.now().unixtime(); // BMP280: давление и температура if (bmp.begin(0x76)) { data.temperature_bmp = bmp.readTemperature(); data.pressure_hpa = bmp.readPressure() / 100.0f; data.bmp_ok = true; } // SHT31: температура и влажность if (sht.begin(0x44)) { data.temperature_sht = sht.readTemperature(); data.humidity = sht.readHumidity(); data.sht_ok = (!isnan(data.temperature_sht)); } return data; } void printSensorData(const SensorData& d) { Serial.print("T1="); Serial.print(d.temperature_bmp, 1); Serial.print("°C "); Serial.print("P="); Serial.print(d.pressure_hpa, 1); Serial.print("гПа "); Serial.print("T2="); Serial.print(d.temperature_sht, 1); Serial.print("°C "); Serial.print("H="); Serial.print(d.humidity, 1); Serial.println("%"); } void setup() { Serial.begin(115200); Wire.begin(); Wire.setClock(400000); // Fast mode 400 кГц if (!bmp.begin(0x76)) Serial.println("BMP280 не найден!"); if (!sht.begin(0x44)) Serial.println("SHT31 не найден!"); if (!rtc.begin()) Serial.println("DS3231 не найден!"); } void loop() { static uint32_t lastRead = 0; if (millis() - lastRead >= 5000) { // Каждые 5 секунд lastRead = millis(); SensorData data = readAllSensors(); printSensorData(data); } } Запись данных на SD-карту
#include <SPI.h> #include <SD.h> const uint8_t SD_CS_PIN = 10; bool sdAvailable = false; void sdInit() { sdAvailable = SD.begin(SD_CS_PIN); if (!sdAvailable) { Serial.println("SD-карта не найдена!"); } else { Serial.println("SD-карта готова."); } } void logData(const String& filename, float temp, float humidity, uint32_t timestamp) { if (!sdAvailable) return; File file = SD.open(filename, FILE_WRITE); if (!file) { Serial.println("Ошибка открытия файла!"); return; } // CSV-формат file.print(timestamp); file.print(','); file.print(temp, 2); file.print(','); file.println(humidity, 2); file.close(); } // Создание нового файла каждый день String getDailyFilename(uint32_t unixtime) { // Простой расчёт дня uint32_t day = unixtime / 86400; return "LOG_" + String(day) + ".CSV"; } Советы по надёжности Arduino-проектов
1. Сторожевой таймер (Watchdog)
#include <avr/wdt.h> void setup() { wdt_enable(WDTO_2S); // Сброс если loop() не выполняется 2 секунды } void loop() { wdt_reset(); // Сброс таймера — "я ещё живой" // ... ваш код } 2. EEPROM для сохранения настроек
#include <EEPROM.h> struct Settings { float setpoint; uint16_t interval; uint8_t mode; uint16_t checksum; }; void saveSettings(const Settings& s) { Settings toSave = s; // Простая контрольная сумма toSave.checksum = (uint16_t)(s.setpoint * 100) + s.interval + s.mode; EEPROM.put(0, toSave); } bool loadSettings(Settings& s) { EEPROM.get(0, s); uint16_t expected = (uint16_t)(s.setpoint * 100) + s.interval + s.mode; return (s.checksum == expected); // Данные корректны? } 3. Ограничение частоты Serial
// НЕ ПИШИТЕ В Serial КАЖДЫЙ ЦИКЛ LOOP! // При 115200 бод запись 100 байт занимает ~8мс void printPeriodic(float value) { static uint32_t lastPrint = 0; if (millis() - lastPrint >= 200) { // Максимум 5 раз в секунду lastPrint = millis(); Serial.println(value); } } Заключение
Arduino — это не учебная игрушка, это платформа. Разница между "поделкой" и "устройством" — не в железе, а в качестве кода.
Ключевые принципы: никогда не используйте delay() в итоговом устройстве, структурируйте код как набор независимых задач через millis(), используйте конечные автоматы для сложной логики, добавляйте watchdog timer и защиты, документируйте код.
С этими принципами Arduino становится полноценным инструментом для создания надёжных устройств — от умного дома до промышленных узлов сбора данных.
Что такое ПИД и почему он везде
ПИД-регулятор (Пропорционально-Интегрально-Дифференциальный) — самый распространённый алгоритм автоматического управления в промышленности. По различным оценкам, более 90% всех промышленных регуляторов используют ПИД или его вариации.
Термостат в вашей духовке. Круиз-контроль в автомобиле. Система стабилизации квадрокоптера. Регулятор давления в насосной станции. Система автопилота самолёта. Везде — ПИД.
Почему? Потому что он:
Прост в понимании — три компоненты, три параметра
Работает для подавляющего большинства объектов управления
Хорошо изучен — 80 лет теории и практики
Легко реализуется — 10–20 строк кода
Математика: просто о сложном
Пусть у нас есть:
SP (Setpoint) — желаемое значение (уставка)
PV (Process Variable) — измеренное значение
e(t) = SP – PV — ошибка регулирования
u(t) — управляющий сигнал (выход регулятора)
Формула ПИД:
u(t) = Kp × e(t) + Ki × ∫e(t)dt + Kd × de(t)/dt │ │ │ Пропорциональная Интегральная Дифференциальная составляющая составляющая составляющая Разберём каждую составляющую на примере: нагреватель, цель — держать 80°C.
P — Пропорциональная составляющая
Управляющий сигнал пропорционален текущей ошибке. Температура 60°C, уставка 80°C, ошибка 20°C → включить нагрев на 20×Kp%.
Проблема чистого P-регулятора: статическая ошибка (offset). При стабильном нагреве нагрев должен компенсировать теплопотери, значит ошибка никогда не станет нулём — иначе нагрев выключится и температура упадёт. Система "зависает" с постоянной небольшой ошибкой.
I — Интегральная составляющая
Суммирует ошибку со временем. Даже маленькая постоянная ошибка, накапливаясь, создаёт всё больший управляющий сигнал — и в конечном счёте устраняет статическую ошибку.
Проблема: интегральное насыщение (windup). Если выход ограничен (0–100%), а ошибка долго накапливается (например, нагрев не справляется при открытом окне), интеграл "разгоняется" до огромного значения. Потом, когда ошибка уменьшается, нужно много времени чтобы интеграл "разрядился" — система перерегулирует.
D — Дифференциальная составляющая
Реагирует на скорость изменения ошибки. Если ошибка быстро уменьшается (температура быстро растёт к уставке) — D-составляющая "притормаживает" для предотвращения перерегулирования.
Проблема: шум. Производная усиливает высокочастотный шум измерений. Любой дёрг датчика превращается в огромный кратковременный скачок управляющего сигнала. Поэтому D всегда применяется с фильтром.
Дискретная реализация (для цифровых систем)
В реальных системах регулятор выполняется с дискретным шагом Ts (время выборки). Непрерывная формула преобразуется в разностное уравнение:
P = Kp × e[k] I = I[k-1] + Ki × e[k] × Ts D = Kd × (e[k] - e[k-1]) / Ts u[k] = P + I + D Но правильная реализация сложнее. Полная профессиональная реализация:
class PIDController: """ Промышленный ПИД-регулятор с: - Anti-windup (ограничение интеграла) - Производная по измерению (не по ошибке) - Фильтр производной - Ограничение выхода - Bump-less transfer (безударное переключение авто/ручной) """ def __init__(self, kp: float, ki: float, kd: float, ts: float, # Период дискретизации, секунды out_min: float = 0.0, out_max: float = 100.0, filter_coeff: float = 0.1): # Коэффициент фильтра D self.kp = kp self.ki = ki self.kd = kd self.ts = ts self.out_min = out_min self.out_max = out_max self.filter_coeff = filter_coeff # Nf: чем меньше, тем сильнее фильтрация # Состояние self.setpoint = 0.0 self.integral = 0.0 self.prev_measurement = None self.filtered_deriv = 0.0 self.output = 0.0 # Режим self.auto_mode = True def set_setpoint(self, sp: float): self.setpoint = sp def set_manual(self, output: float): """Ручной режим — задать выход напрямую""" self.auto_mode = False self.output = max(self.out_min, min(self.out_max, output)) # При переходе обратно в авто — интеграл синхронизируется def set_auto(self): """Переход в автоматический режим (bump-less)""" if not self.auto_mode: # Инициализируем интеграл текущим выходом # чтобы не было скачка при переключении self.integral = self.output self.auto_mode = True def compute(self, measurement: float) -> float: """ Вычислить управляющий сигнал. measurement — текущее значение регулируемой величины. Вызывать строго с периодом ts! """ if not self.auto_mode: return self.output if self.prev_measurement is None: self.prev_measurement = measurement error = self.setpoint - measurement # === Пропорциональная составляющая === p_term = self.kp * error # === Интегральная составляющая с anti-windup === # Предварительно вычисляем интеграл integral_new = self.integral + self.ki * error * self.ts # === Дифференциальная составляющая === # Производная по ИЗМЕРЕНИЮ (не по ошибке) — избегаем derivative kick # при изменении уставки raw_deriv = -(measurement - self.prev_measurement) / self.ts # Фильтр производной (экспоненциальный) self.filtered_deriv = (self.filter_coeff * raw_deriv + (1 - self.filter_coeff) * self.filtered_deriv) d_term = self.kd * self.filtered_deriv # === Предварительный выход === output_raw = p_term + integral_new + d_term # === Ограничение выхода === self.output = max(self.out_min, min(self.out_max, output_raw)) # === Anti-windup: обновляем интеграл только если не насыщены === # Или используем "back-calculation anti-windup" if self.output == output_raw: # Нет насыщения — обновляем интеграл нормально self.integral = integral_new else: # Насыщение — не накапливаем интеграл дальше # Back-calculation: уменьшаем интеграл на величину насыщения saturation = output_raw - self.output self.integral = integral_new - saturation self.prev_measurement = measurement return self.output def get_components(self) -> dict: """Для отладки и мониторинга""" error = self.setpoint - (self.prev_measurement or 0) return { 'setpoint': self.setpoint, 'error': error, 'p_term': self.kp * error, 'i_term': self.integral, 'd_term': self.kd * self.filtered_deriv, 'output': self.output, } Методы настройки коэффициентов
Метод 1: Инженерная настройка (руками)
Алгоритм по шагам:
Ki = 0, Kd = 0. Постепенно увеличиваем Kp до появления устойчивых колебаний (нарастающих) — это Kc. Уменьшаем Kp до 0.5 × Kc.
Медленно увеличиваем Ki. Он должен устранить остаточную ошибку. Если появились колебания — Ki велик.
Если нужно улучшить реакцию и уменьшить перерегулирование — добавляем Kd. Часто тепловые объекты обходятся без D.
Метод 2: Циглера-Николса (классика)
Установить Ki = 0, Kd = 0
Увеличивать Kp до возникновения незатухающих колебаний
Записать: Ku — критический коэффициент, Tu — период колебаний
Тип
Kp
Ki
Kd
Только P
0.5 × Ku


PI
0.45 × Ku
0.54 × Ku / Tu

ПИД
0.6 × Ku
1.2 × Ku / Tu
0.075 × Ku × Tu
Результат: Обычно агрессивный, дающий ~25% перерегулирования. Хорош как стартовая точка.
Метод 3: Ступенчатый отклик (Step Response)
Более безопасный метод — не нужно доводить до автоколебаний:
Перевести систему в устойчивое состояние
Скачком изменить управляющий сигнал на 10–20%
Записать переходный процесс
import numpy as np import matplotlib.pyplot as plt from scipy.optimize import curve_fit def fit_first_order_plus_delay(t, data, step_size): """ Аппроксимация объекта управления моделью первого порядка с запаздыванием: G(s) = K × exp(-L×s) / (T×s + 1) """ # Нормализация данных y_norm = (data - data[0]) / step_size # Начальные параметры: K, T, L K_init = y_norm[-1] # Статический коэффициент усиления T_init = t[np.argmin(np.abs(y_norm - 0.63 * K_init))] L_init = t[np.argmin(np.abs(y_norm - 0.05 * K_init))] def model(t, K, T, L): result = np.zeros_like(t) for i, ti in enumerate(t): if ti > L: result[i] = K * (1 - np.exp(-(ti - L) / T)) return result try: popt, _ = curve_fit(model, t, y_norm, p0=[K_init, T_init, max(L_init, 0.001)], bounds=([0, 0, 0], [np.inf, np.inf, np.inf])) K, T, L = popt return K, T, L except RuntimeError: return K_init, T_init, max(L_init, 0.001) def imc_tuning(K, T, L, lambda_factor=1.0): """ IMC (Internal Model Control) настройка — лучший метод для объектов с запаздыванием. lambda_factor: чем больше — тем медленнее, но стабильнее (рекомендуется L...3L) """ lambda_c = lambda_factor * max(L, 0.1 * T) Kp = (2 * T + L) / (2 * K * (lambda_c + L)) Ti = T + L / 2 # Постоянная интегрирования Td = T * L / (2 * T + L) # Постоянная дифференцирования Ki = Kp / Ti Kd = Kp * Td return { 'Kp': round(Kp, 4), 'Ki': round(Ki, 4), 'Kd': round(Kd, 4), 'Ti': round(Ti, 4), 'Td': round(Td, 4), } # Пример использования: # K=2.0 (усиление объекта), T=30с (постоянная времени), L=5с (запаздывание) params = imc_tuning(K=2.0, T=30.0, L=5.0, lambda_factor=1.0) print(f"Kp={params['Kp']}, Ki={params['Ki']}, Kd={params['Kd']}") Симуляция и проверка настройки
Перед применением в реальной системе — всегда симулируйте:
import numpy as np import matplotlib.pyplot as plt def simulate_pid(kp, ki, kd, setpoint, sim_time=200, ts=0.1, K=2.0, T=30.0, L=5.0, noise_std=0.1): """ Симуляция ПИД с объектом первого порядка + запаздывание. Возвращает массивы времени, выходного значения, управляющего сигнала. """ steps = int(sim_time / ts) delay_steps = int(L / ts) t = np.zeros(steps) pv = np.zeros(steps) u = np.zeros(steps) sp = np.zeros(steps) pid = PIDController(kp, ki, kd, ts, out_min=0.0, out_max=100.0) # Ступенчатое изменение уставки sp[:steps//4] = 0 sp[steps//4:] = setpoint # Буфер запаздывания u_delayed = np.zeros(delay_steps + 1) for i in range(1, steps): t[i] = i * ts sp_now = sp[i] pid.set_setpoint(sp_now) # Добавляем шум измерения noise = np.random.normal(0, noise_std) # Управляющий сигнал u[i] = pid.compute(pv[i-1] + noise) # Обновляем буфер запаздывания u_delayed = np.roll(u_delayed, 1) u_delayed[0] = u[i] # Объект управления: первый порядок с запаздыванием # dy/dt = (K × u_delayed - y) / T pv[i] = pv[i-1] + ts * (K * u_delayed[-1] - pv[i-1]) / T return t, pv, u, sp # Сравнение разных настроек fig, axes = plt.subplots(2, 1, figsize=(12, 8)) configs = [ {'kp': 0.5, 'ki': 0.01, 'kd': 2.0, 'label': 'IMC (lambda=1)', 'color': 'blue'}, {'kp': 1.5, 'ki': 0.05, 'kd': 5.0, 'label': 'Агрессивный', 'color': 'red'}, {'kp': 0.2, 'ki': 0.005, 'kd': 0.5, 'label': 'Консервативный', 'color': 'green'}, ] for cfg in configs: t, pv, u, sp = simulate_pid( kp=cfg['kp'], ki=cfg['ki'], kd=cfg['kd'], setpoint=60.0 ) axes[0].plot(t, pv, label=cfg['label'], color=cfg['color']) axes[1].plot(t, u, color=cfg['color'], alpha=0.7) axes[0].plot(t, sp, 'k--', label='Уставка', linewidth=2) axes[0].set_ylabel('Температура, °C') axes[0].set_title('Сравнение настроек ПИД-регулятора') axes[0].legend() axes[0].grid(True) axes[1].set_xlabel('Время, с') axes[1].set_ylabel('Управляющий сигнал, %') axes[1].grid(True) plt.tight_layout() plt.savefig('pid_comparison.png', dpi=150) Специальные случаи и решения
Каскадный ПИД (Cascade Control)
Используется когда одного ПИД недостаточно. Классический пример: температурный реактор с нагревателем и теплоносителем.
Внешний ПИД (медленный): SP температуры → [ПИД_темп] → SP расхода теплоносителя Внутренний ПИД (быстрый): SP расхода → [ПИД_расход] → Управление клапаном Внутренний контур в 5–10 раз быстрее внешнего. Преимущество: внутренний контур компенсирует возмущения по теплоносителю до того, как они повлияют на температуру.
class CascadePID: """Каскадный регулятор с двумя ПИД""" def __init__(self, outer_pid: PIDController, inner_pid: PIDController): self.outer = outer_pid self.inner = inner_pid def compute(self, outer_measurement: float, inner_measurement: float) -> float: """ outer_measurement — медленная переменная (температура) inner_measurement — быстрая переменная (расход) """ # Внешний контур вырабатывает уставку для внутреннего inner_setpoint = self.outer.compute(outer_measurement) # Ограничиваем уставку внутреннего контура inner_setpoint = max(0.0, min(100.0, inner_setpoint)) self.inner.set_setpoint(inner_setpoint) # Внутренний контур управляет исполнительным устройством return self.inner.compute(inner_measurement) ПИД с ограничением скорости изменения выхода (Rate Limiting)
Некоторые исполнительные устройства не любят резких скачков (например, регулирующие клапана — быстрое перемещение вызывает гидроудары):
def rate_limited_output(new_output: float, prev_output: float, max_rate: float, ts: float) -> float: """ Ограничивает скорость изменения выходного сигнала. max_rate — максимальное изменение в секунду (например, 10%/сек) """ max_change = max_rate * ts change = new_output - prev_output change = max(-max_change, min(max_change, change)) return prev_output + change ПИД для нестационарных объектов (Gain Scheduling)
Если параметры объекта меняются в зависимости от рабочей точки (например, нагрев при низкой температуре работает иначе чем при высокой):
class GainSchedulingPID: """ПИД с переключением коэффициентов в зависимости от уставки""" def __init__(self): # Коэффициенты для разных диапазонов температур self.schedules = [ # (max_sp, kp, ki, kd) (50.0, 2.0, 0.05, 1.0), # Низкая температура (100.0, 1.5, 0.03, 0.8), # Средняя (200.0, 1.0, 0.02, 0.5), # Высокая (объект другой!) ] self.pid = PIDController(kp=2.0, ki=0.05, kd=1.0, ts=1.0) def update_gains(self, setpoint: float): for max_sp, kp, ki, kd in self.schedules: if setpoint <= max_sp: self.pid.kp = kp self.pid.ki = ki self.pid.kd = kd break def compute(self, setpoint: float, measurement: float) -> float: self.update_gains(setpoint) self.pid.set_setpoint(setpoint) return self.pid.compute(measurement) Реализация на C для встраиваемых систем
#include <stdint.h> #include <float.h> typedef struct { float kp; float ki; float kd; float ts; // Период дискретизации, секунды float out_min; float out_max; float filter_coeff; // Коэффициент фильтра производной (0.01..0.2) // Состояние float setpoint; float integral; float prev_measurement; float filtered_deriv; float output; uint8_t first_run; } PIDState; void PID_Init(PIDState *pid, float kp, float ki, float kd, float ts, float out_min, float out_max) { pid->kp = kp; pid->ki = ki; pid->kd = kd; pid->ts = ts; pid->out_min = out_min; pid->out_max = out_max; pid->filter_coeff = 0.1f; pid->setpoint = 0.0f; pid->integral = 0.0f; pid->prev_measurement = 0.0f; pid->filtered_deriv = 0.0f; pid->output = 0.0f; pid->first_run = 1; } void PID_SetSetpoint(PIDState *pid, float sp) { pid->setpoint = sp; } void PID_Reset(PIDState *pid) { pid->integral = 0.0f; pid->filtered_deriv = 0.0f; pid->first_run = 1; } float PID_Compute(PIDState *pid, float measurement) { float error, p_term, d_term, output_raw; float raw_deriv, integral_new; if (pid->first_run) { pid->prev_measurement = measurement; pid->first_run = 0; } error = pid->setpoint - measurement; // Пропорциональная p_term = pid->kp * error; // Интегральная (предварительный расчёт) integral_new = pid->integral + pid->ki * error * pid->ts; // Дифференциальная по измерению raw_deriv = -(measurement - pid->prev_measurement) / pid->ts; // Фильтр производной (IIR первого порядка) pid->filtered_deriv = pid->filter_coeff * raw_deriv + (1.0f - pid->filter_coeff) * pid->filtered_deriv; d_term = pid->kd * pid->filtered_deriv; // Суммируем output_raw = p_term + integral_new + d_term; // Ограничение выхода if (output_raw > pid->out_max) pid->output = pid->out_max; else if (output_raw < pid->out_min) pid->output = pid->out_min; else pid->output = output_raw; // Anti-windup: обновляем интеграл только если нет насыщения if (pid->output == output_raw) { pid->integral = integral_new; } else { // Back-calculation float saturation = output_raw - pid->output; pid->integral = integral_new - saturation; } pid->prev_measurement = measurement; return pid->output; } // Использование на STM32/Arduino (в прерывании таймера): PIDState temp_pid; void PID_ISR(void) // Вызывается каждые 100 мс { float measured_temp = read_temperature_sensor(); float heater_power = PID_Compute(&temp_pid, measured_temp); // Перевести в ШИМ 0-255 uint8_t pwm = (uint8_t)(heater_power * 255.0f / 100.0f); set_heater_pwm(pwm); } Диагностика плохой работы ПИД
Симптом: Медленный выход на уставку, большая статическая ошибка
Мало Kp и/или Ki
Проверьте нет ли механических ограничений (клапан не открывается полностью)
Проверьте масштабирование — правильно ли в % интерпретируется выход?
Симптом: Сильные устойчивые колебания
Kp слишком велик
Ki слишком велик (самая частая причина!)
Период дискретизации слишком большой относительно динамики объекта
Симптом: Большое перерегулирование при изменении уставки
Велико Kp, увеличьте Kd
Используйте "setpoint weighting": P-составляющую считайте как Kp × (w × SP – PV), где w < 1
Симптом: Шумный выход, дёргает исполнительный механизм
Шум датчика, увеличьте filter_coeff для фильтрации D
Уменьшите Kd
Добавьте мёртвую зону: не реагировать если |error| < deadband
Заключение
ПИД-регулятор — это не просто формула, это искусство. Одни и те же Kp, Ki, Kd дадут отличные результаты на одном объекте и катастрофу на другом. Понимание физики объекта управления важнее знания формул.
Практический совет: начинайте с IMC-метода настройки — он даёт предсказуемые результаты и физический смысл у параметра lambda (желаемая скорость реакции). Используйте симуляцию перед внедрением. Добавляйте anti-windup всегда — без него реальная система будет вести себя непредсказуемо после насыщения.
И помните: 80% задач управления решается PI-регулятором (без D). D добавляйте только когда PI действительно недостаточно и когда шум измерений не является проблемой.
IIoT: не просто модное слово
Промышленный IoT (IIoT — Industrial Internet of Things) — это не умный чайник и не фитнес-браслет. Это системы, которые собирают данные с реального производственного оборудования, анализируют их и помогают принимать решения.
Реальный кейс: завод по производству подшипников. Раньше плановое ТО каждые 3 месяца — меняли подшипники в редукторах "по графику". После внедрения IIoT (вибродатчики на каждом редукторе + MQTT + аналитика): 30% редукторов работали нормально и менялись зря, 5% уже имели износ и могли выйти из строя раньше графика. Экономия на расходниках — 28%, аварийных остановок из-за поломки — минус 4 в год.
Это и есть предиктивное обслуживание. И начинается оно с правильного сбора данных.
Архитектура IIoT-системы
Уровень 0 — Полевые устройства: Датчики (температура, вибрация, давление, ток) Исполнительные механизмы Уровень 1 — Агрегаторы / Граничные узлы (Edge): ESP32, Raspberry Pi, промышленные шлюзы Протоколы: Modbus, 1-Wire, I2C, SPI, 4-20мА Уровень 2 — Брокер сообщений: MQTT Broker (Mosquitto, EMQX, HiveMQ) Нормализация данных, маршрутизация Уровень 3 — Обработка и хранение: Node-RED / Python — логика, алармы InfluxDB / TimescaleDB — временные ряды PostgreSQL — конфигурация, справочники Уровень 4 — Визуализация и аналитика: Grafana — дашборды, алерты Jupyter Notebook — анализ данных ML модели — предиктивная аналитика MQTT: почему именно он
MQTT (Message Queuing Telemetry Transport) — лёгкий протокол публикации/подписки, разработанный IBM в 1999 году для телеметрии нефтепроводов через спутник. Идеален для IoT:
Лёгкий: заголовок всего 2 байта, работает при 2G-соединении
Асинхронный: устройства не опрашиваются, а сами публикуют данные
QoS (Quality of Service): три уровня надёжности доставки
Retain: брокер хранит последнее значение, новые подписчики сразу его получают
Last Will: автоматическое сообщение при потере связи с устройством
Уровни QoS:
QoS 0 (At most once): Отправил и забыл. Быстро, но сообщение может потеряться. Для частых нечувствительных данных (телеметрия каждую секунду).
QoS 1 (At least once): Гарантированная доставка, но возможны дубликаты. Для алармов и важных событий.
QoS 2 (Exactly once): Ровно один раз. Медленнее, для критичных команд управления.
Структура топиков (best practices):
factory/ ← Завод ├── line1/ ← Производственная линия 1 │ ├── conveyor1/ ← Конвейер 1 │ │ ├── telemetry ← Данные датчиков (JSON, часто) │ │ ├── status ← Состояние (работает/стоит) │ │ ├── alarms ← Аварии │ │ └── commands ← Команды управления │ └── robot1/ │ └── telemetry └── utilities/ ├── compressor1/ │ └── telemetry └── hvac/ └── telemetry Примеры топиков: factory/line1/conveyor1/telemetry factory/line1/robot1/status factory/+/+/alarms ← Подписка на все аварии всей линии 1 factory/# ← Подписка на ВСЁ (осторожно!) Установка и настройка Mosquitto
# Ubuntu/Debian sudo apt update sudo apt install mosquitto mosquitto-clients # Конфигурация /etc/mosquitto/mosquitto.conf: listener 1883 allow_anonymous false password_file /etc/mosquitto/passwd # TLS (обязательно для производства!): listener 8883 cafile /etc/ssl/certs/ca-certificates.crt certfile /etc/mosquitto/certs/server.crt keyfile /etc/mosquitto/certs/server.key require_certificate false # WebSocket для Node-RED и браузерных клиентов: listener 9001 protocol websockets # Логирование: log_dest file /var/log/mosquitto/mosquitto.log log_type all # Создание пользователя: sudo mosquitto_passwd -c /etc/mosquitto/passwd username sudo systemctl enable mosquitto sudo systemctl start mosquitto # Тест: mosquitto_sub -h localhost -u user -P pass -t "factory/#" -v & mosquitto_pub -h localhost -u user -P pass -t "factory/test" -m "hello" ESP32: узел сбора данных
ESP32 — идеальный Edge-узел: WiFi/BT, 240 МГц, 520 КБ RAM, куча периферии, цена $3–5.
#include <WiFi.h> #include <PubSubClient.h> #include <ArduinoJson.h> #include <Wire.h> #include "Adafruit_BME280.h" // ===== КОНФИГУРАЦИЯ ===== const char* WIFI_SSID = "Factory_WiFi"; const char* WIFI_PASSWORD = "secretpass"; const char* MQTT_SERVER = "192.168.1.100"; const int MQTT_PORT = 1883; const char* MQTT_USER = "esp32_node1"; const char* MQTT_PASS = "nodepass"; const char* DEVICE_ID = "conveyor1"; // Топики const char* TOPIC_TELEMETRY = "factory/line1/conveyor1/telemetry"; const char* TOPIC_STATUS = "factory/line1/conveyor1/status"; const char* TOPIC_ALARMS = "factory/line1/conveyor1/alarms"; const char* TOPIC_COMMANDS = "factory/line1/conveyor1/commands"; const char* TOPIC_WILL = "factory/line1/conveyor1/status"; WiFiClient espClient; PubSubClient mqtt(espClient); Adafruit_BME280 bme; // Состояние bool motorRunning = false; float setpoint = 50.0f; uint32_t lastPublish = 0; uint32_t uptime_sec = 0; // ===== ПОДКЛЮЧЕНИЕ ===== void connectWiFi() { WiFi.begin(WIFI_SSID, WIFI_PASSWORD); Serial.print("WiFi..."); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(" OK"); Serial.println(WiFi.localIP()); } void connectMQTT() { while (!mqtt.connected()) { Serial.print("MQTT..."); // Last Will & Testament — сообщение при потере связи const char* willMsg = "{\"online\":false}"; if (mqtt.connect(DEVICE_ID, MQTT_USER, MQTT_PASS, TOPIC_WILL, 1, true, willMsg)) { Serial.println(" OK"); // Сообщение о подключении mqtt.publish(TOPIC_STATUS, "{\"online\":true}", true); // Подписываемся на команды mqtt.subscribe(TOPIC_COMMANDS, 1); // QoS 1 } else { Serial.printf(" Ошибка: %d\n", mqtt.state()); delay(5000); } } } // ===== ОБРАБОТКА КОМАНД ===== void mqttCallback(char* topic, byte* payload, unsigned int length) { // Парсим JSON команду StaticJsonDocument<256> doc; DeserializationError error = deserializeJson(doc, payload, length); if (error) { Serial.println("JSON error"); return; } String topicStr = String(topic); if (topicStr == TOPIC_COMMANDS) { // Команда пуск/стоп if (doc.containsKey("run")) { motorRunning = doc["run"].as<bool>(); Serial.printf("Команда: %s\n", motorRunning ? "ПУСК" : "СТОП"); } // Изменение уставки if (doc.containsKey("setpoint")) { setpoint = doc["setpoint"].as<float>(); Serial.printf("Уставка: %.1f\n", setpoint); } // Сброс аварии if (doc["reset_alarm"].as<bool>()) { Serial.println("Сброс аварии"); } } } // ===== ПУБЛИКАЦИЯ ДАННЫХ ===== void publishTelemetry() { // Читаем датчики float temperature = bme.readTemperature(); float humidity = bme.readHumidity(); float pressure = bme.readPressure() / 100.0f; int current_raw = analogRead(34); // 4-20мА через ACS712 float current_a = current_raw * 25.0f / 4095.0f; // 0-25А // Формируем JSON StaticJsonDocument<512> doc; doc["device_id"] = DEVICE_ID; doc["timestamp"] = millis() / 1000; doc["uptime"] = uptime_sec; doc["running"] = motorRunning; doc["setpoint"] = setpoint; JsonObject sensors = doc.createNestedObject("sensors"); sensors["temperature"] = round(temperature * 10) / 10.0; sensors["humidity"] = round(humidity * 10) / 10.0; sensors["pressure"] = round(pressure * 10) / 10.0; sensors["current"] = round(current_a * 100) / 100.0; // Диагностика устройства JsonObject diag = doc.createNestedObject("diagnostics"); diag["wifi_rssi"] = WiFi.RSSI(); diag["free_heap"] = ESP.getFreeHeap(); diag["cpu_freq"] = ESP.getCpuFreqMHz(); // Сериализация и публикация char payload[512]; serializeJson(doc, payload); mqtt.publish(TOPIC_TELEMETRY, payload, false); // QoS 0, не retain // Проверка алармов if (temperature > 80.0f) { StaticJsonDocument<128> alarm; alarm["type"] = "high_temperature"; alarm["value"] = temperature; alarm["limit"] = 80.0f; alarm["message"] = "Превышена температура двигателя!"; char alarmPayload[128]; serializeJson(alarm, alarmPayload); mqtt.publish(TOPIC_ALARMS, alarmPayload, true); // retain = true } } // ===== SETUP / LOOP ===== void setup() { Serial.begin(115200); Wire.begin(21, 22); if (!bme.begin(0x76)) { Serial.println("BME280 не найден!"); } connectWiFi(); mqtt.setServer(MQTT_SERVER, MQTT_PORT); mqtt.setCallback(mqttCallback); mqtt.setBufferSize(1024); // Увеличиваем буфер для больших сообщений connectMQTT(); } void loop() { // Переподключение при потере связи if (!mqtt.connected()) { if (WiFi.status() != WL_CONNECTED) { connectWiFi(); } connectMQTT(); } mqtt.loop(); // Публикация каждые 5 секунд if (millis() - lastPublish >= 5000) { lastPublish = millis(); uptime_sec += 5; publishTelemetry(); } } Python: обработка и алармы
import paho.mqtt.client as mqtt import json import time from datetime import datetime from influxdb_client import InfluxDBClient, Point from influxdb_client.client.write_api import SYNCHRONOUS # ===== КОНФИГУРАЦИЯ ===== MQTT_BROKER = "192.168.1.100" MQTT_PORT = 1883 MQTT_USER = "backend" MQTT_PASS = "backendpass" INFLUX_URL = "http://localhost:8086" INFLUX_TOKEN = "your-influx-token" INFLUX_ORG = "factory" INFLUX_BUCKET = "telemetry" # ===== ИНИЦИАЛИЗАЦИЯ ===== influx_client = InfluxDBClient(url=INFLUX_URL, token=INFLUX_TOKEN, org=INFLUX_ORG) write_api = influx_client.write_api(write_options=SYNCHRONOUS) # Состояние алармов (дедупликация) active_alarms = {} def on_message(client, userdata, msg): topic = msg.topic try: data = json.loads(msg.payload.decode()) except json.JSONDecodeError: print(f"Ошибка JSON в топике {topic}") return # Маршрутизация по топику if "/telemetry" in topic: handle_telemetry(topic, data) elif "/alarms" in topic: handle_alarm(topic, data) elif "/status" in topic: handle_status(topic, data) def handle_telemetry(topic: str, data: dict): """Запись телеметрии в InfluxDB""" # Извлекаем путь устройства из топика # factory/line1/conveyor1/telemetry → ['factory', 'line1', 'conveyor1', 'telemetry'] parts = topic.split('/') if len(parts) < 4: return location = parts[1] # line1 device = parts[2] # conveyor1 sensors = data.get('sensors', {}) # Формируем точку данных для InfluxDB point = ( Point("telemetry") .tag("location", location) .tag("device", device) .tag("device_id", data.get('device_id', device)) .field("temperature", float(sensors.get('temperature', 0))) .field("humidity", float(sensors.get('humidity', 0))) .field("pressure", float(sensors.get('pressure', 0))) .field("current", float(sensors.get('current', 0))) .field("running", int(data.get('running', False))) .field("wifi_rssi", int(data.get('diagnostics', {}).get('wifi_rssi', 0))) ) try: write_api.write(bucket=INFLUX_BUCKET, record=point) except Exception as e: print(f"InfluxDB ошибка: {e}") # Проверка пороговых значений temp = sensors.get('temperature', 0) if temp > 85.0: send_alert(device, "critical", f"Критическая температура: {temp}°C") elif temp > 75.0: send_alert(device, "warning", f"Высокая температура: {temp}°C") def handle_alarm(topic: str, data: dict): """Обработка аларм-сообщений от устройства""" parts = topic.split('/') device = parts[2] if len(parts) >= 3 else "unknown" alarm_type = data.get('type', 'unknown') alarm_key = f"{device}_{alarm_type}" # Дедупликация: не спамим одинаковые алармы now = time.time() if alarm_key in active_alarms: if now - active_alarms[alarm_key] < 300: # 5 минут return active_alarms[alarm_key] = now print(f"🚨
АВАРИЯ [{device}]: {data.get('message', alarm_type)}") # Здесь можно добавить отправку в Telegram, email, SMS send_notification( f"⚠️ Авария на {device}\n" f"Тип: {alarm_type}\n" f"Значение: {data.get('value', 'N/A')}\n" f"Время: {datetime.now().strftime('%H:%M:%S')}" ) def handle_status(topic: str, data: dict): """Отслеживание онлайн/офлайн устройств""" parts = topic.split('/') device = parts[2] if len(parts) >= 3 else "unknown" online = data.get('online', False) print(f"{'🟢' if online else '🔴'} {device}: {'онлайн' if online else 'офлайн'}") if not online: send_alert(device, "critical", f"Устройство {device} потеряло связь!") def send_alert(device: str, level: str, message: str): """Отправка алерта (пример — в лог)""" timestamp = datetime.now().strftime("%Y-%m-%d %H:%M:%S") print(f"[{timestamp}] {level.upper()} [{device}]: {message}") def send_notification(text: str): """Здесь интеграция с Telegram Bot API""" # import requests # requests.post(f"https://api.telegram.org/bot{TOKEN}/sendMessage", # json={"chat_id": CHAT_ID, "text": text}) print(f"NOTIFICATION: {text}") # ===== ЗАПУСК ===== client = mqtt.Client(client_id="backend_processor") client.username_pw_set(MQTT_USER, MQTT_PASS) client.on_message = on_message client.connect(MQTT_BROKER, MQTT_PORT, 60) client.subscribe("factory/#", qos=1) # Подписка на всё print("Backend запущен, ожидаем данные...") client.loop_forever()
InfluxDB + Grafana: красивые дашборды
Установка через Docker Compose:
# docker-compose.yml version: '3.8' services: mosquitto: image: eclipse-mosquitto:2 ports: - "1883:1883" - "9001:9001" volumes: - ./mosquitto/config:/mosquitto/config - mosquitto_data:/mosquitto/data influxdb: image: influxdb:2.7 ports: - "8086:8086" environment: DOCKER_INFLUXDB_INIT_MODE: setup DOCKER_INFLUXDB_INIT_USERNAME: admin DOCKER_INFLUXDB_INIT_PASSWORD: secretpassword DOCKER_INFLUXDB_INIT_ORG: factory DOCKER_INFLUXDB_INIT_BUCKET: telemetry DOCKER_INFLUXDB_INIT_RETENTION: 30d # Хранение 30 дней volumes: - influxdb_data:/var/lib/influxdb2 grafana: image: grafana/grafana:latest ports: - "3000:3000" environment: GF_SECURITY_ADMIN_PASSWORD: grafanapass GF_PLUGINS_ALLOW_LOADING_UNSIGNED_PLUGINS: "yesoreyeram-infinity-datasource" volumes: - grafana_data:/var/lib/grafana depends_on: - influxdb node-red: image: nodered/node-red:latest ports: - "1880:1880" volumes: - nodered_data:/data volumes: mosquitto_data: influxdb_data: grafana_data: nodered_data: Flux-запрос в Grafana (температура за последний час):
from(bucket: "telemetry") |> range(start: -1h) |> filter(fn: (r) => r._measurement == "telemetry") |> filter(fn: (r) => r._field == "temperature") |> filter(fn: (r) => r.device == "conveyor1") |> aggregateWindow(every: 1m, fn: mean, createEmpty: false) |> yield(name: "mean_temperature") Предиктивная аналитика: пример с вибрацией
import numpy as np from scipy.fft import fft, fftfreq from scipy.stats import zscore def analyze_vibration(samples: list, sample_rate: int = 1000) -> dict: """ Анализ вибрации для обнаружения износа подшипников. samples: список отсчётов акселерометра sample_rate: частота дискретизации, Гц """ data = np.array(samples, dtype=float) n = len(data) # Временные характеристики rms = np.sqrt(np.mean(data**2)) # Эффективное значение (RMS) peak = np.max(np.abs(data)) # Пиковое значение crest = peak / rms if rms > 0 else 0 # Пик-фактор (norma: 1.4–2.5, износ: >4) kurtosis = float(np.mean((data - np.mean(data))**4) / (np.std(data)**4 + 1e-10)) # Спектральный анализ (FFT) spectrum = np.abs(fft(data))[:n//2] freqs = fftfreq(n, 1.0 / sample_rate)[:n//2] # Поиск доминирующих частот top_indices = np.argsort(spectrum)[-5:][::-1] dominant_freqs = [(float(freqs[i]), float(spectrum[i])) for i in top_indices] # Оценка состояния # Crest Factor: <2.5 — норма, 2.5–4 — внимание, >4 — износ # Kurtosis: <3 — норма (гауссов шум), >6 — дефект (удары) if crest > 4.0 or kurtosis > 6.0: status = "FAULT" recommendation = "Замените подшипник в течение 48 часов" elif crest > 2.5 or kurtosis > 4.5: status = "WARNING" recommendation = "Запланируйте замену при следующем ТО" else: status = "OK" recommendation = "Оборудование в норме" return { 'rms': round(rms, 4), 'peak': round(peak, 4), 'crest_factor': round(crest, 2), 'kurtosis': round(kurtosis, 2), 'dominant_freqs': dominant_freqs[:3], 'status': status, 'recommendation': recommendation, } # Пример использования с MQTT: def on_vibration_data(client, userdata, msg): data = json.loads(msg.payload) samples = data['samples'] device = data['device_id'] analysis = analyze_vibration(samples, sample_rate=data.get('sample_rate', 1000)) # Публикуем результат анализа result_topic = f"factory/analytics/{device}/bearing_health" client.publish(result_topic, json.dumps(analysis), retain=True) if analysis['status'] != 'OK': print(f"⚠️
{device}: {analysis['recommendation']}") # Отправить уведомление...
Безопасность IIoT
Это не опционально. Промышленные системы с интернет-подключением — лакомая цель для атак.
Минимальный стандарт:
TLS везде — Mosquitto с сертификатами, никакого plaintext
Аутентификация — уникальный логин/пароль для каждого устройства, или X.509 сертификаты
Авторизация по ACL — устройство conveyor1 пишет только в factory/line1/conveyor1/#, не может читать чужие команды
Сегментация сети — IoT-устройства в отдельном VLAN, без прямого доступа в интернет
OTA-обновления — возможность удалённого обновления прошивки при обнаружении уязвимостей
Мониторинг аномалий — необычное количество сообщений, соединения с нестандартных IP
# Mosquitto ACL файл /etc/mosquitto/acl: # Устройство conveyor1 — пишет только в свои топики user esp32_conveyor1 topic write factory/line1/conveyor1/+ topic read factory/line1/conveyor1/commands # Backend — читает всё, пишет команды user backend topic readwrite factory/# Заключение
IIoT с MQTT — это доступная и проверенная технология, которую можно внедрить даже на небольшом предприятии с минимальными затратами. ESP32 + Mosquitto + InfluxDB + Grafana — весь стек работает на одном Raspberry Pi 4 или бюджетном сервере.
Главные принципы: данные должны быть точными (правильная калибровка датчиков), надёжными (QoS, переподключение, buffering), безопасными (TLS, ACL) и полезными (не просто собирать, а анализировать и действовать).
Начните с малого: один датчик температуры, один MQTT-брокер, один Grafana-дашборд. После первого успешного графика желание расширять систему появится само.
Почему CAN Bus? История одного протокола
1983 год. Инженеры Bosch смотрят на жгут проводки в Mercedes-Benz W126 и понимают, что так продолжаться не может. 1000+ метров провода, сотни коннекторов — система ненадёжна, дорога и тяжела. Им нужна шина данных, по которой все блоки управления могут общаться.
В 1986 году появляется CAN (Controller Area Network). В 1991 году Mercedes внедряет CAN в S-класс. Сегодня нет ни одного автомобиля без CAN. И не только автомобиля: промышленные роботы, строительная техника, медицинское оборудование, поезда, самолёты.
Секреты успеха:
Надёжность — дифференциальный сигнал, устойчив к помехам
Детерминизм — приоритетная схема без коллизий
Простота — только 2 провода (CANH и CANL)
Скорость — до 1 Мбит/с (Classic CAN), до 8 Мбит/с (CAN FD)
Физический уровень: как это работает
CAN использует дифференциальную пару: два провода CANH и CANL. Информация кодируется разностью напряжений, а не абсолютным значением.
Рецессивный бит (логическая 1): CANH ≈ 2.5В, CANL ≈ 2.5В → разность ≈ 0В Доминантный бит (логический 0): CANH ≈ 3.5В, CANL ≈ 1.5В → разность ≈ 2В Дифференциальный сигнал нечувствителен к синфазным помехам — если на оба провода наводится шум, разность остаётся неизменной. Именно поэтому CAN работает в двигательном отсеке автомобиля рядом с высоковольтной проводкой зажигания.
Топология
Строго линейная шина с терминаторами 120 Ом на концах:
[Узел A]──────[Узел B]──────[Узел C]──────[Узел D] 120Ом 120Ом Максимальная длина зависит от скорости:
Скорость
Макс. длина
1 Мбит/с
25 м
500 Кбит/с
100 м
250 Кбит/с
250 м
125 Кбит/с
500 м
10 Кбит/с
5000 м
Структура CAN-фрейма (Standard 11-bit)
SOF│ Identifier (11 бит) │RTR│IDE│r0│ DLC (4) │ Data (0-8 байт) │ CRC │ACK│ EOF 1 11 1 1 1 4 0-64 15 2 7 SOF (Start of Frame): 1 доминантный бит — все узлы синхронизируются.
Identifier (ID, 11 бит): Идентифицирует тип сообщения, а не адрес отправителя/получателя. Одновременно определяет приоритет — чем меньше ID, тем выше приоритет. ID=0 — наивысший приоритет.
RTR (Remote Transmission Request): Запрос данных от другого узла (редко используется).
DLC (Data Length Code): Количество байт данных, 0–8.
Data: Полезные данные, 0–8 байт.
CRC (15 бит): Контрольная сумма для обнаружения ошибок.
ACK: Все узлы, успешно принявшие фрейм, устанавливают доминантный бит в поле ACK. Отправитель проверяет — если ACK не получен, повторяет передачу.
Extended Frame (29-bit ID)
Для приложений где 2048 идентификаторов мало (J1939, CANopen):
SOF│ ID_A (11) │SRR│IDE=1│ ID_B (18 бит) │RTR│... 29-битный ID даёт 536 870 912 возможных идентификаторов.
Битовый арбитраж: без коллизий
Самая элегантная часть CAN. Когда два узла начинают передачу одновременно — нет коллизии, как в Ethernet. Побеждает тот, у кого ID меньше (приоритетнее).
Механизм: каждый передающий узел одновременно читает шину. Пока он видит то, что передаёт — продолжает. Как только видит расхождение (отправил рецессивный 1, а на шине доминантный 0 — значит другой узел передаёт доминантный бит с более высоким приоритетом) — немедленно прекращает передачу и переходит в режим приёма.
Узел A: 0 0 0 1 0 ... (ID = 0b00010...) Узел B: 0 0 0 0 1 ... (ID = 0b00001...) Бит 4: Узел A передаёт рецессивный (1) Узел B передаёт доминантный (0) Шина показывает доминантный (0) → Узел A видит расхождение и ОСТАНАВЛИВАЕТСЯ → Узел B продолжает передачу Узел B выиграл арбитраж! Нет потерянных данных, нет задержек. Обработка ошибок и состояния узла
CAN имеет развитую систему самодиагностики. Каждый узел ведёт два счётчика:
TEC (Transmit Error Counter)
REC (Receive Error Counter)
Состояния узла:
Error Active (TEC<128, REC<128) — Нормальная работа ↓ TEC или REC ≥ 128 Error Passive (TEC≥128 или REC≥128) — Узел работает, но: - Не посылает Active Error Flags - Ждёт 8 рецессивных бит между передачами ↓ TEC ≥ 256 Bus Off — Узел ОТКЛЮЧЁН от шины (требует программного сброса или 128×11 рецессивных бит) Это важно: неисправный узел не "разваливает" шину, а сначала становится пассивным, затем отключается — остальные продолжают работать.
STM32: встроенный CAN-контроллер
STM32F103 имеет встроенный bxCAN (Basic Extended CAN). Пины: PA11/PA12 или PB8/PB9.
#include "stm32f1xx_hal.h" CAN_HandleTypeDef hcan; // ===== ИНИЦИАЛИЗАЦИЯ CAN 500 Кбит/с ===== void CAN_Init_500kbps(void) { hcan.Instance = CAN1; // Тайминг для 500 Кбит/с при тактовой 36 МГц // Bit time = Prescaler × (1 + BS1 + BS2) // 36 МГц / 4 / (1+7+2) = 900 Кбит/с ... нет, подберём: // 36 МГц / 9 / (1+3+2) = 500 Кбит/с ← правильно hcan.Init.Prescaler = 9; hcan.Init.Mode = CAN_MODE_NORMAL; // CAN_MODE_LOOPBACK для теста! hcan.Init.SyncJumpWidth = CAN_SJW_1TQ; hcan.Init.TimeSeg1 = CAN_BS1_3TQ; // BS1 = 3 TQ hcan.Init.TimeSeg2 = CAN_BS2_2TQ; // BS2 = 2 TQ hcan.Init.TimeTriggeredMode = DISABLE; hcan.Init.AutoBusOff = ENABLE; // Автоматический выход из Bus-Off hcan.Init.AutoWakeUp = DISABLE; hcan.Init.AutoRetransmission = ENABLE; // Автоповтор при ошибках hcan.Init.ReceiveFifoLocked = DISABLE; hcan.Init.TransmitFifoPriority= DISABLE; HAL_CAN_Init(&hcan); // ===== ФИЛЬТР ПРИЁМА ===== CAN_FilterTypeDef filter = {0}; // Принимать ВСЕ сообщения (маска 0 — все биты любые) filter.FilterBank = 0; filter.FilterMode = CAN_FILTERMODE_IDMASK; filter.FilterScale = CAN_FILTERSCALE_32BIT; filter.FilterIdHigh = 0x0000; filter.FilterIdLow = 0x0000; filter.FilterMaskIdHigh = 0x0000; // Маска 0 = принимать всё filter.FilterMaskIdLow = 0x0000; filter.FilterFIFOAssignment = CAN_RX_FIFO0; filter.FilterActivation = ENABLE; HAL_CAN_ConfigFilter(&hcan, &filter); // Активировать прерывания приёма HAL_CAN_ActivateNotification(&hcan, CAN_IT_RX_FIFO0_MSG_PENDING); HAL_CAN_Start(&hcan); } // ===== ОТПРАВКА СООБЩЕНИЯ ===== HAL_StatusTypeDef CAN_SendMessage(uint32_t id, uint8_t *data, uint8_t len) { CAN_TxHeaderTypeDef txHeader; uint32_t txMailbox; txHeader.StdId = id; // 11-битный ID txHeader.ExtId = 0; txHeader.IDE = CAN_ID_STD; txHeader.RTR = CAN_RTR_DATA; txHeader.DLC = len; txHeader.TransmitGlobalTime = DISABLE; return HAL_CAN_AddTxMessage(&hcan, &txHeader, data, &txMailbox); } // ===== ПРИЁМ ЧЕРЕЗ ПРЕРЫВАНИЕ ===== void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan_ptr) { CAN_RxHeaderTypeDef rxHeader; uint8_t rxData[8]; if (HAL_CAN_GetRxMessage(hcan_ptr, CAN_RX_FIFO0, &rxHeader, rxData) == HAL_OK) { uint32_t id = (rxHeader.IDE == CAN_ID_STD) ? rxHeader.StdId : rxHeader.ExtId; // Обработка по ID switch (id) { case 0x100: // Состояние узла 1 process_node1_status(rxData, rxHeader.DLC); break; case 0x200: // Измерения температуры process_temperature_data(rxData, rxHeader.DLC); break; default: // Неизвестное сообщение break; } } } // Пример обработки температурных данных // Договорённость: 2 байта = температура × 10 (signed) void process_temperature_data(uint8_t *data, uint8_t len) { if (len < 2) return; int16_t raw = (int16_t)((data[0] << 8) | data[1]); float temperature = raw / 10.0f; if (temperature > 80.0f) { // Высокая температура — принять меры activate_cooling(); } } // ===== ПРИМЕР: ПЕРИОДИЧЕСКАЯ ОТПРАВКА ДАННЫХ УЗЛА ===== void CAN_SendNodeStatus(void) { uint8_t data[8]; // Байт 0: статусные биты data[0] = 0x00; if (motor_running) data[0] |= 0x01; if (fault_active) data[0] |= 0x02; if (io_ready) data[0] |= 0x04; // Байты 1-2: скорость двигателя (об/мин × 10, unsigned) uint16_t speed_raw = (uint16_t)(motor_speed_rpm * 10.0f); data[1] = speed_raw >> 8; data[2] = speed_raw & 0xFF; // Байты 3-4: ток (А × 100, signed) int16_t current_raw = (int16_t)(motor_current_a * 100.0f); data[3] = current_raw >> 8; data[4] = current_raw & 0xFF; // Байты 5-6: температура (°C × 10, signed) int16_t temp_raw = (int16_t)(temperature_c * 10.0f); data[5] = temp_raw >> 8; data[6] = temp_raw & 0xFF; // Байт 7: номер пакета (для обнаружения потерь) static uint8_t packet_num = 0; data[7] = packet_num++; CAN_SendMessage(0x100, data, 8); } Arduino + MCP2515: добавляем CAN
Arduino не имеет встроенного CAN. Используем MCP2515 — внешний CAN-контроллер с SPI.
#include <SPI.h> #include <mcp2515.h> // Библиотека arduino-mcp2515 MCP2515 mcp2515(10); // CS pin struct can_frame rxMsg, txMsg; void setup() { Serial.begin(115200); SPI.begin(); mcp2515.reset(); mcp2515.setBitrate(CAN_500KBPS, MCP_8MHZ); // 500 Кбит/с, кварц 8 МГц mcp2515.setNormalMode(); // или setLoopbackMode() для теста без шины Serial.println("CAN Bus Ready"); } // Отправка измерений температуры void sendTemperature(float temp_celsius) { txMsg.can_id = 0x200; // ID нашего сообщения txMsg.can_dlc = 2; // 2 байта данных // Упаковываем: температура × 10, int16 int16_t raw = (int16_t)(temp_celsius * 10.0f); txMsg.data[0] = raw >> 8; txMsg.data[1] = raw & 0xFF; mcp2515.sendMessage(&txMsg); } void loop() { // Приём сообщений if (mcp2515.readMessage(&rxMsg) == MCP2515::ERROR_OK) { Serial.print("ID: 0x"); Serial.print(rxMsg.can_id, HEX); Serial.print(", DLC: "); Serial.print(rxMsg.can_dlc); Serial.print(", Data: "); for (int i = 0; i < rxMsg.can_dlc; i++) { Serial.print("0x"); Serial.print(rxMsg.data[i], HEX); Serial.print(" "); } Serial.println(); // Обработка сообщения статуса узла if (rxMsg.can_id == 0x100 && rxMsg.can_dlc >= 3) { bool running = rxMsg.data[0] & 0x01; bool fault = rxMsg.data[0] & 0x02; uint16_t speed_raw = (rxMsg.data[1] << 8) | rxMsg.data[2]; float speed = speed_raw / 10.0f; Serial.print("Узел 1: "); Serial.print(running ? "Работает" : "Стоит"); if (fault) Serial.print(" [АВАРИЯ]"); Serial.print(", Скорость: "); Serial.print(speed); Serial.println(" об/мин"); } } // Отправка своих данных каждые 100 мс static uint32_t lastSend = 0; if (millis() - lastSend >= 100) { lastSend = millis(); float temp = 25.0f + analogRead(A0) * 0.05f; sendTemperature(temp); } } Linux SocketCAN: мощный инструментарий
На Linux (Raspberry Pi, промышленные PC) CAN работает через SocketCAN — часть ядра с 2009 года.
# Настройка CAN интерфейса # Если есть USB-CAN адаптер (Peak PCAN, Kvaser, SeedStudio) sudo ip link set can0 up type can bitrate 500000 # Или через модуль ядра для MCP2515 на Raspberry Pi # /boot/config.txt: # dtoverlay=mcp2515-can0,oscillator=8000000,interrupt=25 # Просмотр трафика candump can0 # Отправка сообщения: ID=0x100, 3 байта cansend can0 100#010203 # Фильтрация - только ID 0x100-0x1FF candump can0 100~1FF # Статистика ошибок ip -details -statistics link show can0 # Python + python-can # pip install python-can import can import struct import time # Создаём интерфейс bus = can.interface.Bus(channel='can0', bustype='socketcan') # Отправка def send_temperature(temp: float): raw = struct.pack('>h', int(temp * 10)) # big-endian signed short msg = can.Message(arbitration_id=0x200, data=raw, is_extended_id=False) bus.send(msg) # Приём с фильтрацией по ID bus.set_filters([ {"can_id": 0x100, "can_mask": 0x7FF, "extended": False}, # Только 0x100 {"can_id": 0x200, "can_mask": 0x7FF, "extended": False}, # И 0x200 ]) print("Ожидаем CAN-сообщения...") for msg in bus: if msg.arbitration_id == 0x100: status = msg.data[0] speed = struct.unpack('>H', bytes(msg.data[1:3]))[0] / 10.0 current = struct.unpack('>h', bytes(msg.data[3:5]))[0] / 100.0 temp = struct.unpack('>h', bytes(msg.data[5:7]))[0] / 10.0 print(f"Узел 100: {'Работает' if status & 1 else 'Стоит'}, " f"n={speed} об/мин, I={current}А, T={temp}°C") Протоколы высшего уровня
J1939 — для грузовой техники и дизелей
J1939 — стандарт SAE для коммуникации в коммерческом транспорте и тяжёлой технике. Работает поверх CAN с 29-битными ID.
Структура J1939 ID (29 бит):
Приоритет (3б) │ Reserved (1б) │ Data Page (1б) │ PGN (8б) │ Source Address (8б) Популярные PGN (Parameter Group Number):
PGN 0xF004 (EEC1) — данные двигателя: обороты, момент, нагрузка
PGN 0xFEF1 (CCVS) — скорость, круиз-контроль
PGN 0xFEE5 (HOURS) — моточасы
PGN 0xFEE6 (TIME) — время и дата
CANopen — для промышленной автоматизации
CANopen — стандарт для промышленного оборудования: частотники, серводрайвы, I/O модули. Определяет:
Словарь объектов (Object Dictionary) — структурированное хранилище всех параметров устройства
PDO (Process Data Object) — быстрая передача данных реального времени (заменяет аналог 4-20мА)
SDO (Service Data Object) — медленная конфигурация и чтение параметров
NMT (Network Management) — управление состоянием узлов
Heartbeat / Node Guarding — контроль жизнеспособности узлов
Пример: частотник с CANopen. Через SDO читаем/пишем параметры (коэффициент разгона, макс. частота). Через PDO каждые 10 мс обмениваемся уставкой и текущими значениями.
Диагностика сети CAN
Признаки проблем:
Симптом
Вероятная причина
Bus Off у одного узла
Неисправный узел, помехи на кабеле
Много ошибок CRC
Неправильный биттайминг, плохая линия
Узел не видит свои сообщения в ACK
Он один на шине, некому подтверждать
Периодические потери сообщений
Нет терминаторов или два на одном конце
Все узлы в Bus Off
Неисправная нагрузка на шине
Инструменты:
PEAK PCAN-USB (~€80) + PCAN-View (бесплатно) — лучший бюджетный вариант
Kvaser Leaf Light — популярен с CANalyzer
Vector CANalyzer — профессиональный инструмент для автомобильных применений
Linux candump / cansniffer — бесплатно, для socketcan-интерфейсов
Wireshark с плагином SocketCAN — анализ на Linux
CAN FD: следующее поколение
CAN FD (Flexible Data-rate) — развитие стандарта 2012 года. Нет обратной совместимости на физическом уровне, но концептуально тот же подход.
Отличия от Classic CAN:
До 64 байт данных в одном фрейме (против 8)
До 8 Мбит/с в поле данных (при сохранении 1 Мбит/с для арбитража)
Обязательная CRC 21-бит для надёжности при высоких скоростях
CAN FD активно внедряется в новых автомобилях (все автомобили с AUTOSAR) и промышленной автоматизации. STM32G4, STM32H7 имеют встроенный FDCAN-контроллер.
Практический чеклист для CAN-системы
□ Терминаторы 120 Ом на ОБОИХ концах шины (и только там) □ Экранированная витая пара (для помехонагруженных сред) □ Максимальная длина ответвлений (stub) < 0.3 м □ Все узлы имеют ОДИНАКОВУЮ скорость и биттайминг □ Адреса узлов (если используются) уникальны □ Заземление: один общий провод + заземление экрана в одной точке □ Проверить напряжение CANH/CANL (рецесс.: оба ~2.5В, домин.: разность ~2В) □ Подключить анализатор и убедиться в отсутствии ошибок □ Задокументировать все ID и значения данных Заключение
CAN Bus — это элегантное инженерное решение, выдержавшее испытание десятилетиями. Детерминизм без коллизий, встроенная обработка ошибок, устойчивость к помехам — всё это делает CAN первым выбором для распределённых систем управления с жёсткими требованиями к надёжности.
Для старта: MCP2515 + Arduino даёт минимальный стенд за $5. SocketCAN на Raspberry Pi — бесплатный анализатор. PCAN-USB — профессиональный инструмент за разумные деньги.
Знание CAN открывает двери в automotive-разработку, промышленную автоматизацию и встраиваемые системы. Это инвестиция, которая окупается.
Когда Linux вместо микроконтроллера
Выбор между голым МК (Arduino/STM32) и Linux-системой (Raspberry Pi/промышленный ПК) — одно из ключевых архитектурных решений.
Linux выигрывает когда нужно:
Сложные сетевые протоколы (TCP/IP стек, TLS, MQTT, OPC UA)
Работа с файлами: логирование, конфигурация, обновления ПО
Высокоуровневые вычисления: Python/NumPy, ML-инференс
Несколько параллельных задач с разной логикой
Веб-интерфейс или REST API
Большой объём RAM/Flash (база данных, historian)
Микроконтроллер выигрывает когда нужно:
Детерминированное реальное время (< 1 мс)
Мгновенный старт (Linux загружается 10–30 секунд)
Минимальное энергопотребление
Дешёвое серийное производство
Золотое правило: Linux для "мозга" и коммуникаций, микроконтроллер для "мышц" и реального времени. Оба — в одной системе, связанные UART или SPI.
Raspberry Pi в промышленности: что учесть
Raspberry Pi не проектировался для промышленного применения, но активно используется. Ключевые ограничения и решения:
Ограничение 1: SD-карта умирает SD-карты не рассчитаны на постоянную запись. В промышленном применении — выход из строя за 3–12 месяцев.
Решения:
# 1. Read-only файловая система (overlayfs) # В /boot/cmdline.txt добавить: overlayroot=tmpfs # Данные писать только на специальный раздел с journaling # 2. Переместить tmpfs для логов в RAM # /etc/fstab: tmpfs /tmp tmpfs defaults,noatime,size=100m 0 0 tmpfs /var/log tmpfs defaults,noatime,size=50m 0 0 tmpfs /var/tmp tmpfs defaults,noatime,size=20m 0 0 # 3. Использовать SSD через USB3 или eMMC-модуль (CM4) Ограничение 2: Нет RTC (часов реального времени) При потере питания время сбивается.
# Установить модуль DS3231 через I2C # /boot/config.txt: dtoverlay=i2c-rtc,ds3231 # Синхронизация при загрузке: sudo hwclock --hctosys # Hardware clock → System clock Ограничение 3: Нет аппаратного watchdog "из коробки"
# Включить встроенный watchdog BCM2835 # /boot/config.txt: dtparam=watchdog=on # /etc/systemd/system.conf: RuntimeWatchdogSec=10 # Сброс если systemd не пингует 10 секунд RebootWatchdogSec=60 # Проверка: ls /dev/watchdog # Должен существовать GPIO: управление пинами из userspace
sysfs (устаревший, но всё ещё работает):
# Экспортируем GPIO 17 echo "17" > /sys/class/gpio/export # Устанавливаем направление echo "out" > /sys/class/gpio/gpio17/direction # Устанавливаем значение echo "1" > /sys/class/gpio/gpio17/value # Читаем состояние входа cat /sys/class/gpio/gpio18/value libgpiod (современный стандарт):
# Установка sudo apt install gpiod libgpiod-dev # Командная строка gpioget gpiochip0 17 # Прочитать GPIO 17 gpioset gpiochip0 17=1 # Установить в HIGH gpioset gpiochip0 17=0 18=1 # Установить несколько gpioinfo gpiochip0 # Информация о всех пинах # Python + gpiod # pip install gpiod import gpiod import time # Открываем чип chip = gpiod.Chip('gpiochip0') # Настраиваем пины led_line = chip.get_line(17) button_line = chip.get_line(18) led_config = gpiod.LineRequest() led_config.consumer = "myapp" led_config.request_type = gpiod.LineRequest.DIRECTION_OUTPUT led_line.request(led_config) btn_config = gpiod.LineRequest() btn_config.consumer = "myapp" btn_config.request_type = gpiod.LineRequest.EVENT_BOTH_EDGES # Прерывания! button_line.request(btn_config) try: while True: # Ожидание события с таймаутом 100 мс event_happened = button_line.event_wait(nsec=100_000_000) if event_happened: event = button_line.event_read() if event.type == gpiod.LineEvent.RISING_EDGE: print("Кнопка нажата") led_line.set_value(1) else: print("Кнопка отпущена") led_line.set_value(0) finally: led_line.release() button_line.release() SPI и I2C из userspace
I2C (smbus2):
# pip install smbus2 import smbus2 import time class BME280_Linux: """Работа с датчиком BME280 через Linux I2C""" ADDR = 0x76 REG_ID = 0xD0 REG_CTRL = 0xF4 REG_DATA = 0xF7 def __init__(self, bus_num: int = 1): self.bus = smbus2.SMBus(bus_num) def read_reg(self, reg: int) -> int: return self.bus.read_byte_data(self.ADDR, reg) def write_reg(self, reg: int, value: int): self.bus.write_byte_data(self.ADDR, reg, value) def read_burst(self, reg: int, length: int) -> bytes: return bytes(self.bus.read_i2c_block_data(self.ADDR, reg, length)) def init(self): chip_id = self.read_reg(self.REG_ID) if chip_id != 0x60: raise RuntimeError(f"BME280 не найден, ID={chip_id:#x}") # Нормальный режим, oversampling ×4 self.write_reg(0xF4, 0x97) # ctrl_meas self.write_reg(0xF5, 0xA0) # config: IIR filter 16 time.sleep(0.1) def read(self) -> dict: data = self.read_burst(self.REG_DATA, 6) raw_press = (data[0] << 12) | (data[1] << 4) | (data[2] >> 4) raw_temp = (data[3] << 12) | (data[4] << 4) | (data[5] >> 4) # Упрощённое преобразование (без компенсации) # В реальности нужно читать калибровочные коэффициенты! temp = raw_temp / 5120.0 pressure = raw_press / 25600.0 / 100.0 # гПа return {'temperature': round(temp, 1), 'pressure': round(pressure, 1)} # Использование: sensor = BME280_Linux(bus_num=1) # /dev/i2c-1 sensor.init() while True: data = sensor.read() print(f"T={data['temperature']}°C, P={data['pressure']}гПа") time.sleep(1) SPI (spidev):
import spidev import time class MCP3208_ADC: """12-битный АЦП MCP3208 через SPI""" CHANNELS = 8 def __init__(self, bus: int = 0, device: int = 0, speed_hz: int = 1_000_000): self.spi = spidev.SpiDev() self.spi.open(bus, device) # /dev/spidev0.0 self.spi.max_speed_hz = speed_hz self.spi.mode = 0 def read_channel(self, channel: int) -> int: """Чтение канала 0-7, возвращает 0-4095""" if not 0 <= channel < self.CHANNELS: raise ValueError(f"Канал {channel} вне диапазона 0-7") # MCP3208: 3 байта транзакции # Байт 1: старт-бит + single/diff + D2 # Байт 2: D1, D0, X, X, X, X, X, X # Байт 3: X, X, X, X, X, X, X, X cmd = [0x06 | (channel >> 2), (channel & 0x03) << 6, 0x00] response = self.spi.xfer2(cmd) # Из ответа: байт 1 биты 1-0 + байт 2 все 8 бит = 12 бит result = ((response[1] & 0x0F) << 8) | response[2] return result def read_voltage(self, channel: int, vref: float = 3.3) -> float: """Чтение в вольтах""" raw = self.read_channel(channel) return raw * vref / 4095.0 def read_all(self, vref: float = 3.3) -> list: """Чтение всех 8 каналов""" return [self.read_voltage(ch, vref) for ch in range(self.CHANNELS)] def close(self): self.spi.close() # Использование: adc = MCP3208_ADC() while True: voltages = adc.read_all() for ch, v in enumerate(voltages): print(f"CH{ch}: {v:.3f}В", end=" ") print() time.sleep(0.5) UART и последовательный порт
import serial import serial.tools.list_ports # Найти все доступные порты def list_serial_ports(): ports = serial.tools.list_ports.comports() for port in ports: print(f"{port.device}: {port.description} ({port.hwid})") # На Raspberry Pi: # /dev/ttyAMA0 или /dev/serial0 — встроенный UART (GPIO 14/15) # /dev/ttyUSB0 — USB-UART адаптер # /dev/ttyACM0 — USB CDC (Arduino) # Важно для RPi: отключить console на /dev/serial0 # sudo raspi-config → Interface Options → Serial Port # "Would you like a login shell to be accessible over serial?" → No # "Would you like the serial port hardware to be enabled?" → Yes class SerialDevice: """Надёжная работа с последовательным портом""" def __init__(self, port: str, baudrate: int = 9600, timeout: float = 1.0): self.port_name = port self.baudrate = baudrate self.timeout = timeout self.ser = None def connect(self): try: self.ser = serial.Serial( port = self.port_name, baudrate = self.baudrate, bytesize = serial.EIGHTBITS, parity = serial.PARITY_NONE, stopbits = serial.STOPBITS_ONE, timeout = self.timeout ) print(f"Подключено: {self.port_name}") return True except serial.SerialException as e: print(f"Ошибка подключения: {e}") return False def send(self, data: bytes) -> bool: try: self.ser.write(data) return True except serial.SerialException: return False def send_line(self, text: str) -> bool: return self.send((text + '\n').encode('utf-8')) def read_line(self) -> str | None: try: line = self.ser.readline() if line: return line.decode('utf-8', errors='replace').strip() return None except serial.SerialException: return None def close(self): if self.ser and self.ser.is_open: self.ser.close() systemd: управление сервисами приложения
Правильное промышленное приложение на Linux должно запускаться как системный сервис — автостарт при загрузке, перезапуск при сбое, логирование.
Создание systemd unit:
# /etc/systemd/system/industrial-gateway.service [Unit] Description=Industrial IoT Gateway After=network.target Wants=network-online.target After=network-online.target # Зависимость от другого сервиса (например, MQTT-брокера) # Requires=mosquitto.service # After=mosquitto.service [Service] Type=simple User=pi Group=pi WorkingDirectory=/opt/gateway # Переменные окружения из файла EnvironmentFile=/etc/gateway/config.env # Команда запуска ExecStart=/opt/gateway/venv/bin/python /opt/gateway/main.py # Перезапуск при сбое Restart=on-failure RestartSec=10s StartLimitIntervalSec=60s StartLimitBurst=3 # Максимум 3 попытки за 60 секунд # Watchdog интеграция с systemd # Приложение должно вызывать sd_notify WATCHDOG=1 каждые N секунд WatchdogSec=30s # Логирование StandardOutput=journal StandardError=journal SyslogIdentifier=gateway # Безопасность (опционально, но рекомендуется) NoNewPrivileges=true PrivateTmp=true [Install] WantedBy=multi-user.target # Установка и управление: sudo systemctl daemon-reload sudo systemctl enable industrial-gateway sudo systemctl start industrial-gateway sudo systemctl status industrial-gateway # Логи: journalctl -u industrial-gateway -f # В реальном времени journalctl -u industrial-gateway --since today journalctl -u industrial-gateway -n 100 # Последние 100 строк Watchdog из Python (sd-notify):
# pip install sdnotify import sdnotify import time import threading notifier = sdnotify.SystemdNotifier() def watchdog_thread(): """Пингуем systemd watchdog каждые 10 секунд""" while True: notifier.notify("WATCHDOG=1") time.sleep(10) def main(): # Сообщаем systemd что мы готовы notifier.notify("READY=1") notifier.notify("STATUS=Инициализация...") # Запускаем watchdog в фоне wdg = threading.Thread(target=watchdog_thread, daemon=True) wdg.start() try: # Основной цикл приложения while True: notifier.notify("STATUS=Работает нормально") # ... бизнес-логика time.sleep(1) except Exception as e: notifier.notify(f"STATUS=ОШИБКА: {e}") raise Сетевая конфигурация для промышленного шлюза
# /etc/dhcpcd.conf — статический IP для промышленной сети interface eth0 static ip_address=192.168.1.200/24 static routers=192.168.1.1 static domain_name_servers=192.168.1.1 8.8.8.8 # Или через NetworkManager (современный способ): sudo nmcli con add type ethernet ifname eth0 con-name industrial \ ipv4.method manual ipv4.addresses 192.168.1.200/24 \ ipv4.gateway 192.168.1.1 ipv4.dns "192.168.1.1 8.8.8.8" sudo nmcli con up industrial Bonding (резервирование сети):
# Два сетевых интерфейса — один основной, второй резервный # /etc/network/interfaces: auto bond0 iface bond0 inet static address 192.168.1.200 netmask 255.255.255.0 gateway 192.168.1.1 bond-slaves eth0 eth1 bond-mode active-backup # При отказе eth0 — переключаемся на eth1 bond-miimon 100 # Проверка связи каждые 100 мс bond-primary eth0 Buildroot: минимальный Linux-образ
Для серийного производства не нужен полный Raspberry Pi OS с Python IDE и LibreOffice. Нужен минимальный образ с только нужными компонентами.
Buildroot — система сборки кастомных Linux-образов:
# Клонируем Buildroot git clone https://git.buildroot.net/buildroot cd buildroot # Начинаем с дефолтной конфигурации для Raspberry Pi make raspberrypi4_64_defconfig # Настраиваем через menuconfig make menuconfig # Target packages → Networking applications → mosquitto (MQTT-брокер) # Target packages → Libraries → python3 # Target packages → Libraries → python-paho-mqtt # System configuration → Root password # Собираем (первый раз ~1-2 часа) make -j4 # Результат: output/images/sdcard.img # Записываем на SD: sudo dd if=output/images/sdcard.img of=/dev/sdX bs=4M status=progress Преимущества кастомного образа:
Размер: 50–200 МБ вместо 4–8 ГБ
Быстрый старт: 5–8 секунд вместо 30+
Безопасность: минимальная поверхность атаки
Reproducible builds: одинаковый образ на всех устройствах
Python-приложение как надёжный шлюз
#!/opt/gateway/venv/bin/python3 """ Промышленный IoT-шлюз: Modbus RTU → MQTT """ import logging import signal import sys import time import json import threading from pathlib import Path from typing import Optional import sdnotify import paho.mqtt.client as mqtt from pymodbus.client import ModbusSerialClient # Настройка логирования (в journald через stderr) logging.basicConfig( level=logging.INFO, format='%(asctime)s [%(levelname)s] %(name)s: %(message)s', stream=sys.stderr ) log = logging.getLogger('gateway') class IndustrialGateway: def __init__(self): self.running = False self.notifier = sdnotify.SystemdNotifier() self.mqtt_client: Optional[mqtt.Client] = None self.modbus_client: Optional[ModbusSerialClient] = None # Конфигурация из переменных окружения import os self.mqtt_host = os.getenv('MQTT_HOST', 'localhost') self.mqtt_port = int(os.getenv('MQTT_PORT', '1883')) self.modbus_port = os.getenv('MODBUS_PORT', '/dev/serial0') self.modbus_baud = int(os.getenv('MODBUS_BAUD', '9600')) self.poll_interval = float(os.getenv('POLL_INTERVAL', '1.0')) def setup(self): """Инициализация подключений""" log.info("Инициализация шлюза...") # MQTT self.mqtt_client = mqtt.Client(client_id="industrial-gateway") self.mqtt_client.on_connect = self._on_mqtt_connect self.mqtt_client.on_disconnect = self._on_mqtt_disconnect self.mqtt_client.will_set("gateway/status", '{"online": false}', retain=True) self.mqtt_client.connect_async(self.mqtt_host, self.mqtt_port) self.mqtt_client.loop_start() # Modbus self.modbus_client = ModbusSerialClient( port=self.modbus_port, baudrate=self.modbus_baud, timeout=1.0 ) if not self.modbus_client.connect(): log.error(f"Не удалось подключиться к Modbus: {self.modbus_port}") def _on_mqtt_connect(self, client, userdata, flags, rc): if rc == 0: log.info(f"MQTT подключён: {self.mqtt_host}") client.publish("gateway/status", '{"online": true}', retain=True) else: log.error(f"MQTT ошибка подключения: {rc}") def _on_mqtt_disconnect(self, client, userdata, rc): log.warning(f"MQTT отключён (rc={rc}), переподключение...") def poll_device(self, device_addr: int, reg_start: int, reg_count: int) -> Optional[list]: """Опрос устройства Modbus""" try: result = self.modbus_client.read_input_registers( address=reg_start, count=reg_count, slave=device_addr ) if result.isError(): log.warning(f"Modbus ошибка: устройство {device_addr}") return None return result.registers except Exception as e: log.error(f"Исключение при опросе {device_addr}: {e}") return None def publish(self, topic: str, data: dict): """Публикация в MQTT""" try: payload = json.dumps(data, ensure_ascii=False) self.mqtt_client.publish(topic, payload) except Exception as e: log.error(f"Ошибка публикации: {e}") def run(self): """Главный цикл""" self.running = True # Сигналы завершения signal.signal(signal.SIGTERM, self._shutdown) signal.signal(signal.SIGINT, self._shutdown) self.setup() # Сообщаем systemd о готовности self.notifier.notify("READY=1") log.info("Шлюз запущен и готов к работе") poll_count = 0 while self.running: loop_start = time.monotonic() # Опрашиваем частотник (адрес 1, регистры 0-5) vfd_data = self.poll_device(1, 0, 6) if vfd_data: self.publish("factory/line1/vfd1/telemetry", { 'status_word': vfd_data[0], 'freq_hz': vfd_data[1] / 100.0, 'current_a': vfd_data[2] / 10.0, 'voltage_v': vfd_data[3], 'power_kw': vfd_data[4] / 10.0, 'fault_code': vfd_data[5], 'running': bool(vfd_data[0] & 0x0001), 'fault': bool(vfd_data[0] & 0x0008), }) # Опрашиваем датчик давления (адрес 5, регистры 0-1) pressure_data = self.poll_device(5, 0, 2) if pressure_data: import struct raw = struct.pack('>HH', pressure_data[0], pressure_data[1]) pressure = struct.unpack('>f', raw)[0] self.publish("factory/line1/pressure1/telemetry", { 'pressure_bar': round(pressure, 2) }) poll_count += 1 # Watchdog if poll_count % 5 == 0: self.notifier.notify("WATCHDOG=1") self.notifier.notify(f"STATUS=Опросов: {poll_count}") # Точный таймер интервала опроса elapsed = time.monotonic() - loop_start sleep_time = self.poll_interval - elapsed if sleep_time > 0: time.sleep(sleep_time) elif sleep_time < -0.1: log.warning(f"Опрос занял {elapsed:.3f}с (лимит {self.poll_interval}с)") def _shutdown(self, signum, frame): log.info(f"Получен сигнал {signum}, завершаем работу...") self.running = False if self.mqtt_client: self.mqtt_client.publish("gateway/status", '{"online": false}', retain=True) self.mqtt_client.loop_stop() if self.modbus_client: self.modbus_client.close() sys.exit(0) if __name__ == "__main__": gateway = IndustrialGateway() gateway.run() Безопасность Linux-устройства в сети
# Минимальный hardening для промышленного устройства # 1. Обновление системы (автоматически) sudo apt install unattended-upgrades sudo dpkg-reconfigure unattended-upgrades # 2. UFW файрвол sudo apt install ufw sudo ufw default deny incoming sudo ufw default allow outgoing sudo ufw allow ssh sudo ufw allow 1883 # MQTT (только если нужен снаружи) sudo ufw enable # 3. Отключить неиспользуемые сервисы sudo systemctl disable bluetooth sudo systemctl disable avahi-daemon # 4. Изменить стандартный пароль! passwd pi # ОБЯЗАТЕЛЬНО # 5. SSH ключи вместо паролей # Скопировать ключ: ssh-copy-id pi@192.168.1.200 # /etc/ssh/sshd_config: # PasswordAuthentication no # PermitRootLogin no # 6. Логирование попыток взлома sudo apt install fail2ban Заключение
Linux на встраиваемых системах — мощнейший инструмент. Raspberry Pi, как платформа, имеет ограничения для промышленного применения, но при правильной настройке (read-only FS, watchdog, systemd-сервисы, резервирование) служит надёжно годами.
Для новых промышленных проектов рассмотрите специализированные платформы: Raspberry Pi CM4 (eMMC, нет SD-карты), BeagleBone Black (PRU для реального времени), Toradex Colibri/Apalis (промышленный температурный диапазон, многолетняя поддержка), IEI, Advantech (сертифицированные промышленные платформы).
Главный принцип для промышленного Linux: устройство должно работать без участия человека годами. Watchdog, автоперезапуск сервисов, защита файловой системы от записи, автоматические обновления безопасности — это не опции, это базовые требования.
Git: это не просто "сохранить файл"
Git изобрёл Линус Торвальдс в 2005 году за две недели — потому что существующие системы контроля версий его раздражали. Результат стал стандартом де-факто для всей современной разработки.
Но большинство разработчиков используют только 10% возможностей Git: git add, git commit, git push. И потом удивляются, почему в команде хаос, история проекта нечитаема, а деплой — это страшный ритуал.
Правильное использование Git — это не набор команд, это культура разработки. Сегодня разберём, как устроена эта культура в реальных командах.
Анатомия правильного коммита
Коммит — это единица изменений. Плохой коммит: "исправил баги и добавил фичи". Хороший коммит: одно логическое изменение, понятное описание.
Conventional Commits — стандарт сообщений
<type>(<scope>): <description> [optional body] [optional footer(s)] Типы:
feat — новая функциональность
fix — исправление бага
docs — только документация
style — форматирование, точки с запятой (нет изменений логики)
refactor — рефакторинг (нет новой функциональности, нет фикса)
perf — оптимизация производительности
test — добавление тестов
chore — обслуживание: обновление зависимостей, конфигурации CI
ci — изменения CI/CD конфигурации
revert — откат предыдущего коммита
Примеры:
# Плохо: git commit -m "fix" git commit -m "wip" git commit -m "changes" git commit -m "поправил немного" # Хорошо: git commit -m "fix(auth): исправлена утечка токена при logout" git commit -m "feat(modbus): добавлена поддержка FC15 (write multiple coils)" git commit -m "perf(historian): оптимизирован batch-insert, +340% throughput" git commit -m "docs(api): добавлены примеры для /api/v1/devices endpoint" # С телом для сложных изменений: git commit -m "fix(plc): исправлено переполнение счётчика при rollover Счётчик типа UINT использовался для значений >65535. Изменён на DINT (32-бит). Затронутые устройства: все узлы с FC03. Closes #247" Почему это важно?
Автоматический CHANGELOG — инструменты как conventional-changelog генерируют его автоматически
Семантическое версионирование — feat → minor, fix → patch, feat! или BREAKING CHANGE → major
Читаемая история — через год понятно что и зачем было сделано
Быстрый поиск — git log --grep="fix(modbus)" найдёт все фиксы Modbus
Стратегии ветвления
Git Flow — классика для релизного цикла
main ────────────────────────────────────── (production-ready, теги версий) \ / release/1.2.0 ─────────────────────────── (только bagfixes перед релизом) \ / develop ──────────────────────────────── (интеграция фич) \ \ / feat/A feat/B feat/C Ветки:
main — всегда стабильный, деплоится в прод, только через merge из release/*
develop — основная ветка разработки, всегда должна собираться
feature/* — новые фичи, создаются из develop, мержатся в develop
release/* — подготовка релиза (версия, changelog), только bugfix
hotfix/* — срочные фиксы прод, мержатся в main И develop
# Создать фичу: git checkout develop git checkout -b feature/modbus-fc15-support # Завершить фичу: git checkout develop git merge --no-ff feature/modbus-fc15-support # --no-ff сохраняет историю git branch -d feature/modbus-fc15-support # Подготовить релиз: git checkout develop git checkout -b release/1.2.0 # Обновить версию, CHANGELOG... git commit -m "chore(release): version 1.2.0" git checkout main git merge --no-ff release/1.2.0 git tag -a v1.2.0 -m "Release 1.2.0" git checkout develop git merge --no-ff release/1.2.0 Trunk-Based Development — для быстрых команд
Все разработчики работают в одной ветке (main), фичи прячутся за feature-флагами. Деплой несколько раз в день. Подходит для опытных команд с хорошим покрытием тестами.
# Только короткоживущие ветки (1-2 дня максимум) git checkout -b task/PLC-247-fix-counter-overflow # ... работа ... git push origin task/PLC-247-fix-counter-overflow # Pull Request → Review → Merge в main # Деплой автоматически GitHub Flow — для непрерывного деплоя
Упрощённый Git Flow без develop:
main = то, что в проде
Feature branches — от main, в main через PR
Деплой = merge в main
Code Review: как делать правильно
Code review — не поиск ошибок, это обмен знаниями и повышение качества. Хороший review делает команду сильнее.
Для автора PR:
## Описание Добавлена поддержка записи нескольких coils (FC15) в Modbus slave. ## Мотивация Клиент запросил управление 16 выходными реле через один Modbus-запрос вместо 16 отдельных FC05. Уменьшает нагрузку на шину в 16 раз. ## Изменения - `ModbusSlave::handle_fc15()` — новый обработчик функционального кода 15 - Обновлён маппинг coils на GPIO пины - Добавлены unit-тесты: 8 тест-кейсов ## Тестирование - [x] Unit-тесты: все зелёные - [x] Интеграционный тест с реальным Modbus-мастером (Python pymodbus) - [x] Проверен на железе: Raspberry Pi + MCP2551 ## Breaking Changes Нет. FC05 продолжает работать. ## Связанные Issues Closes #247 Для ревьюера:
Проверяйте:
Логику — правильно ли реализовано то, что задумано?
Граничные случаи — что при пустых данных? При переполнении? При сетевой ошибке?
Безопасность — нет ли SQL-инъекций, XSS, незащищённых данных?
Производительность — нет ли N+1 запросов, бесконечных циклов?
Тесты — покрывают ли они описанную функциональность?
Документацию — понятно ли из кода и комментариев что происходит?
Не проверяйте:
Стиль форматирования (для этого есть линтеры и форматтеры)
Личные предпочтения (если оба подхода корректны)
Тон комментариев:

❌ Это неправильно, так делать нельзя
✅ Здесь возможно переполнение при dlc > 8, как насчёт проверки?
❌ Почему ты использовал цикл вместо map()?
✅ Можно ли тут использовать list comprehension для читаемости?
❌ Нет, переделай.
✅ Мне кажется, паттерн Strategy тут подошёл бы лучше — как думаешь?
GitHub Actions: автоматизация всего
# .github/workflows/ci.yml name: CI/CD Pipeline on: push: branches: [ main, develop ] pull_request: branches: [ main, develop ] jobs: # ===== ЛИНТИНГ И СТАТИЧЕСКИЙ АНАЛИЗ ===== lint: name: Lint & Static Analysis runs-on: ubuntu-latest steps: - uses: actions/checkout@v4 - name: Set up Python uses: actions/setup-python@v4 with: python-version: '3.11' cache: 'pip' - name: Install dependencies run: | pip install flake8 pylint mypy black isort pip install -r requirements.txt - name: Check formatting (black) run: black --check --diff . - name: Check imports (isort) run: isort --check-only --diff . - name: Lint (flake8) run: flake8 . --max-line-length=100 --exclude=.venv,migrations - name: Type check (mypy) run: mypy src/ --strict --ignore-missing-imports # ===== ТЕСТИРОВАНИЕ ===== test: name: Unit & Integration Tests runs-on: ubuntu-latest needs: lint services: # Поднимаем сервисы для интеграционных тестов redis: image: redis:7 ports: ['6379:6379'] mosquitto: image: eclipse-mosquitto:2 ports: ['1883:1883'] strategy: matrix: python-version: ['3.10', '3.11', '3.12'] # Тестируем на всех версиях steps: - uses: actions/checkout@v4 - name: Set up Python ${{ matrix.python-version }} uses: actions/setup-python@v4 with: python-version: ${{ matrix.python-version }} cache: 'pip' - name: Install dependencies run: pip install -r requirements.txt -r requirements-dev.txt - name: Run tests with coverage run: | pytest tests/ \ --cov=src \ --cov-report=xml \ --cov-report=term-missing \ --cov-fail-under=80 \ -v env: REDIS_URL: redis://localhost:6379 MQTT_HOST: localhost - name: Upload coverage to Codecov uses: codecov/codecov-action@v3 with: file: ./coverage.xml # ===== СБОРКА DOCKER ОБРАЗА ===== build: name: Build & Push Docker Image runs-on: ubuntu-latest needs: test if: github.ref == 'refs/heads/main' || startsWith(github.ref, 'refs/tags/') steps: - uses: actions/checkout@v4 - name: Set up Docker Buildx uses: docker/setup-buildx-action@v3 - name: Login to Registry uses: docker/login-action@v3 with: registry: ghcr.io username: ${{ github.actor }} password: ${{ secrets.GITHUB_TOKEN }} - name: Extract metadata id: meta uses: docker/metadata-action@v5 with: images: ghcr.io/${{ github.repository }} tags: | type=ref,event=branch type=semver,pattern={{version}} type=semver,pattern={{major}}.{{minor}} type=sha,prefix=sha- - name: Build and push uses: docker/build-push-action@v5 with: context: . platforms: linux/amd64,linux/arm64 # Для x86 серверов И Raspberry Pi push: true tags: ${{ steps.meta.outputs.tags }} cache-from: type=gha cache-to: type=gha,mode=max # ===== ДЕПЛОЙ ===== deploy-staging: name: Deploy to Staging runs-on: ubuntu-latest needs: build if: github.ref == 'refs/heads/develop' environment: staging steps: - name: Deploy via SSH uses: appleboy/ssh-action@v1 with: host: ${{ secrets.STAGING_HOST }} username: deploy key: ${{ secrets.STAGING_SSH_KEY }} script: | cd /opt/gateway docker compose pull docker compose up -d --remove-orphans docker compose ps deploy-production: name: Deploy to Production runs-on: ubuntu-latest needs: build if: startsWith(github.ref, 'refs/tags/v') environment: production # Требует одобрения в GitHub steps: - name: Deploy to production uses: appleboy/ssh-action@v1 with: host: ${{ secrets.PROD_HOST }} username: deploy key: ${{ secrets.PROD_SSH_KEY }} script: | cd /opt/gateway export IMAGE_TAG=${{ github.ref_name }} docker compose pull docker compose up -d --remove-orphans # Smoke test sleep 10 curl -f http://localhost:8080/health || (docker compose logs && exit 1) Git Hooks: автоматизация на уровне репозитория
# .git/hooks/pre-commit (запускается перед каждым коммитом) #!/bin/bash set -e echo "🔍 Pre-commit проверки..." # Форматирование Python if command -v black &> /dev/null; then
black --check . --quiet
if [ $? -ne 0 ]; then
echo "❌ Форматирование не соответствует black. Запустите: black ."
exit 1
fi fi # Быстрые тесты (только изменённые файлы)
CHANGED_PY=$(git diff --cached --name-only --diff-filter=ACM | grep '\.py$') if [ -n "$CHANGED_PY" ]; then pytest tests/unit/ -x -q --tb=short fi
echo "✅ Все проверки прошли"

Лучше использовать pre-commit framework:
# .pre-commit-config.yaml repos: - repo: https://github.com/pre-commit/pre-commit-hooks rev: v4.5.0 hooks: - id: trailing-whitespace - id: end-of-file-fixer - id: check-yaml - id: check-json - id: check-merge-conflict - id: detect-private-key # Не допускаем секреты в коде! - repo: https://github.com/psf/black rev: 23.10.1 hooks: - id: black - repo: https://github.com/pycqa/isort rev: 5.12.0 hooks: - id: isort - repo: https://github.com/commitizen-tools/commitizen rev: v3.12.0 hooks: - id: commitizen # Проверяет формат сообщения коммита # Установка: pip install pre-commit pre-commit install # Устанавливает хуки в .git/hooks/ pre-commit run --all-files # Запуск вручную Семантическое версионирование и автоматический релиз
Semantic Versioning: MAJOR.MINOR.PATCH
PATCH (1.2.3 → 1.2.4): багфиксы, обратно совместимые изменения
MINOR (1.2.4 → 1.3.0): новая функциональность, обратно совместимая
MAJOR (1.3.0 → 2.0.0): несовместимые изменения API
Автоматический выпуск с commitizen:
# pyproject.toml: [tool.commitizen] name = "cz_conventional_commits" tag_format = "v$version" version_scheme = "semver" version_files = [ "src/__init__.py:__version__", "pyproject.toml:version" ] update_changelog_on_bump = true # Команды: cz bump # Автоматически определяет тип bumpa из коммитов cz bump --major # Принудительно major cz changelog # Генерирует CHANGELOG.md Автоматический CHANGELOG.md из conventional commits:
## v1.3.0 (2024-03-15) ### Features - **modbus**: добавлена поддержка FC15 (write multiple coils) (#247) - **historian**: реализован deadband-алгоритм сжатия, экономия 78% места ### Bug Fixes - **uart**: исправлена потеря байт при высоких нагрузках (#251) - **pid**: устранено интегральное насыщение при длительной работе ### Performance - **batch-write**: оптимизирован bulk insert в InfluxDB, +340% throughput Практические советы
.gitignore — не игнорируйте важное
# Python __pycache__/ *.pyc *.pyo .venv/ .env venv/ # IDE .idea/ .vscode/ *.swp *.swo # Сборка dist/ build/ *.egg-info/ # Тесты .coverage htmlcov/ .pytest_cache/ # Секреты (НИКОГДА не коммитить!) *.key *.pem .env.local config.secret.yaml # OS .DS_Store Thumbs.db Работа с секретами — никогда в репозиторий!
# Плохо: секреты в коде MQTT_PASSWORD = "supersecret123" # Хорошо: из переменных окружения MQTT_PASSWORD = os.getenv("MQTT_PASSWORD") # В .env локально, в CI — secrets # Для локальной разработки: .env файл (в .gitignore!) # pip install python-dotenv from dotenv import load_dotenv load_dotenv() # Для проверки что секрет не утёк: git log --all --full-history -- "*.env" # Поиск в истории git grep "supersecret" # Поиск в текущем состоянии Интерактивный rebase для чистой истории
# Перед мержем PR привести историю в порядок git rebase -i origin/main # Редактор покажет: # pick a1b2c3 WIP fix something # pick d4e5f6 another fix # pick g7h8i9 добавил логирование # Меняем на: # reword a1b2c3 fix(modbus): исправлен CRC при DLC=0 # squash d4e5f6 # Объединить с предыдущим # pick g7h8i9 feat(logging): добавлено структурированное логирование # Результат: чистая, осмысленная история Заключение
Git — это не инструмент, это язык коммуникации в команде. Правильные коммиты рассказывают историю проекта. Грамотное ветвление изолирует работу. CI/CD устраняет ручной труд и человеческие ошибки при деплое.
Начните с малого: установите .pre-commit-config.yaml с black и detect-private-key. Перейдите на conventional commits. Добавьте один GitHub Actions workflow с тестами. Каждый из этих шагов принесёт немедленную пользу.
Инвестиция в культуру работы с кодом возвращается многократно: меньше времени на дебаггинг, меньше страха перед деплоем, больше времени на реальную разработку.
Зачем специализированная БД для временных рядов
Технологические данные — это всегда временной ряд: температура каждую секунду, давление каждые 100 мс, состояние оборудования каждые 10 мс. PostgreSQL или MySQL могут хранить такие данные. Но при миллионах записей в день начинаются проблемы.
Почему реляционные БД плохо справляются:
Индексы B-Tree неэффективны для временных запросов ("за последний час")
Запись строк в таблицу с индексами — медленно при высоком темпе
GROUP BY time_interval требует дорогих вычислений
Партиционирование по времени нужно настраивать вручную
Хранение тысяч тегов → тысячи колонок или плохая схема
Что умеют Time-Series TSDB:
Оптимизированная запись: 100 000+ точек/сек на скромном железе
Встроенное сжатие (delta-delta, XOR float compression)
Автоматические retention policies (TTL данных)
Downsampling: автоматически агрегируем "горячие" данные в "холодные"
Встроенные временны́е функции: moving average, rate, derivative
InfluxDB 2.x: промышленный стандарт IoT
Основные концепции
Measurement — аналог таблицы:
measurement: "telemetry" Tags — индексированные метаданные (строки):
tags: device="conveyor1", location="line1", area="factory" Fields — неиндексированные данные (числа, строки, bool):
fields: temperature=87.3, current=15.5, running=true Timestamp — время с нано-точностью.
Точка данных (Point):
measurement,tags fields timestamp telemetry,device=conveyor1,location=line1 temperature=87.3,current=15.5 1710000000000000000 Почему Tags vs Fields важно
Tags: ИНДЕКСИРОВАНЫ → используйте для группировки/фильтрации device, location, sensor_type, unit_id Fields: НЕ индексированы → используйте для числовых данных temperature, pressure, current, voltage ОШИБКА: положить temperature в Tag — поиск по значению работает, но карданальность огромная → индекс разрастётся → InfluxDB замедлится. ОШИБКА: положить device_id в Field — нельзя эффективно фильтровать по устройству. Python клиент InfluxDB 2.x:
from influxdb_client import InfluxDBClient, Point, WritePrecision from influxdb_client.client.write_api import SYNCHRONOUS, WriteOptions from datetime import datetime, timezone import time INFLUX_URL = "http://localhost:8086" INFLUX_TOKEN = "your-api-token-here" INFLUX_ORG = "factory" INFLUX_BUCKET = "process_data" # Клиент с батчевой записью client = InfluxDBClient(url=INFLUX_URL, token=INFLUX_TOKEN, org=INFLUX_ORG) write_api = client.write_api(write_options=WriteOptions( batch_size = 1000, # Накапливаем до 1000 точек flush_interval = 5_000, # Или сбрасываем каждые 5 секунд jitter_interval = 500, # ±500мс для сглаживания нагрузки retry_interval = 5_000, # Retry при ошибке через 5с max_retry_time = 180_000, # Максимум 3 минуты retry )) query_api = client.query_api() # ===== ЗАПИСЬ ===== def write_single_point(device: str, location: str, temperature: float, current: float, running: bool): """Запись одной точки""" point = ( Point("telemetry") .tag("device", device) .tag("location", location) .field("temperature", temperature) .field("current", current) .field("running", int(running)) # bool → int (InfluxDB лучше хранит) .time(datetime.now(timezone.utc)) ) write_api.write(bucket=INFLUX_BUCKET, record=point) def write_batch(measurements: list[dict]): """ Эффективная пакетная запись. measurements: [{'device': 'pump1', 'temp': 25.3, 'current': 12.1}, ...] """ points = [] for m in measurements: p = ( Point("telemetry") .tag("device", m['device']) .tag("location", m.get('location', 'unknown')) .field("temperature", float(m.get('temp', 0))) .field("current", float(m.get('current', 0))) .field("pressure", float(m.get('pressure', 0))) ) points.append(p) write_api.write(bucket=INFLUX_BUCKET, record=points) # Запись в нативном line protocol (максимальная производительность): def write_line_protocol(lines: list[str]): """ Прямая запись в line protocol — самый быстрый способ. Формат: measurement[,tag=value...] field=value[,field=value...] [timestamp] """ write_api.write(bucket=INFLUX_BUCKET, record='\n'.join(lines), write_precision=WritePrecision.NANOSECONDS) # Пример: lines = [ "telemetry,device=pump1,location=line1 temperature=87.3,current=15.5 1710000000000000000", "telemetry,device=pump2,location=line1 temperature=72.1,current=8.2 1710000000000000000", "telemetry,device=valve1,location=line2 position=75.0 1710000000000000000", ] write_line_protocol(lines) # ===== ЗАПРОСЫ (Flux) ===== def query_last_hour(device: str) -> list[dict]: """Последний час данных устройства""" flux = f''' from(bucket: "{INFLUX_BUCKET}") |> range(start: -1h) |> filter(fn: (r) => r._measurement == "telemetry") |> filter(fn: (r) => r.device == "{device}") |> filter(fn: (r) => r._field == "temperature" or r._field == "current") |> pivot(rowKey: ["_time"], columnKey: ["_field"], valueColumn: "_value") |> sort(columns: ["_time"]) ''' tables = query_api.query(flux) results = [] for table in tables: for record in table.records: results.append({ 'time': record.get_time().isoformat(), 'temperature': record.values.get('temperature'), 'current': record.values.get('current'), }) return results def query_aggregated_stats(device: str, window: str = "5m", range_start: str = "-24h") -> list[dict]: """ Агрегированная статистика по временным окнам. window: "1m", "5m", "1h", "1d" """ flux = f''' from(bucket: "{INFLUX_BUCKET}") |> range(start: {range_start}) |> filter(fn: (r) => r._measurement == "telemetry" and r.device == "{device}") |> filter(fn: (r) => r._field == "temperature") |> aggregateWindow( every: {window}, fn: (tables=<-, column) => tables |> reduce( identity: {{mean: 0.0, min: 99999.0, max: -99999.0, count: 0}}, fn: (r, accumulator) => ({{ mean: accumulator.mean + r._value, min: if r._value < accumulator.min then r._value else accumulator.min, max: if r._value > accumulator.max then r._value else accumulator.max, count: accumulator.count + 1, }}) ), createEmpty: false ) ''' # Для простого avg/min/max лучше использовать встроенные функции: flux_simple = f''' from(bucket: "{INFLUX_BUCKET}") |> range(start: {range_start}) |> filter(fn: (r) => r._measurement == "telemetry" and r.device == "{device}" and r._field == "temperature") |> aggregateWindow(every: {window}, fn: mean, createEmpty: false) |> yield(name: "mean") ''' tables = query_api.query(flux_simple) return [{'time': r.get_time().isoformat(), 'mean_temp': r.get_value()} for table in tables for r in table.records] def query_anomalies(threshold_high: float = 85.0, range_start: str = "-7d") -> list[dict]: """Поиск аномалий — превышений порога""" flux = f''' from(bucket: "{INFLUX_BUCKET}") |> range(start: {range_start}) |> filter(fn: (r) => r._measurement == "telemetry" and r._field == "temperature") |> filter(fn: (r) => r._value > {threshold_high}) |> group(columns: ["device"]) |> sort(columns: ["_time"], desc: true) ''' tables = query_api.query(flux) return [{ 'device': r.values.get('device'), 'time': r.get_time().isoformat(), 'value': r.get_value(), 'excess': round(r.get_value() - threshold_high, 2), } for table in tables for r in table.records] def query_device_availability(range_start: str = "-30d") -> list[dict]: """Доступность (availability) по устройствам за период""" flux = f''' import "math" total = from(bucket: "{INFLUX_BUCKET}") |> range(start: {range_start}) |> filter(fn: (r) => r._measurement == "telemetry" and r._field == "running") |> group(columns: ["device"]) |> count() |> rename(columns: {{_value: "total_count"}}) running = from(bucket: "{INFLUX_BUCKET}") |> range(start: {range_start}) |> filter(fn: (r) => r._measurement == "telemetry" and r._field == "running") |> filter(fn: (r) => r._value == 1) |> group(columns: ["device"]) |> count() |> rename(columns: {{_value: "running_count"}}) join(tables: {{total, running}}, on: ["device"]) |> map(fn: (r) => ({{ r with availability_pct: math.round(x: r.running_count / r.total_count * 1000.0) / 10.0 }})) ''' tables = query_api.query(flux) return [{'device': r.values.get('device'), 'availability': r.values.get('availability_pct')} for table in tables for r in table.records] Retention Policies и Downsampling
Хранить сырые данные с секундным разрешением 10 лет — безумно дорого. Правильная стратегия:
"Горячие" данные: 1 секунда, 30 дней → быстрый SSD "Тёплые" данные: 1 минута, 1 год → обычный SSD "Холодные" данные: 1 час, 10 лет → HDD/объектное хранилище Конфигурация в InfluxDB 2.x:
# Создание bucket с retention 30 дней (сырые данные) influx bucket create \ --name process_data_raw \ --retention 30d \ --org factory # Bucket для агрегированных данных (бессрочно) influx bucket create \ --name process_data_aggregated \ --retention 0 \ --org factory Задача downsampling (Flux):
def setup_downsampling_task(): """ Создаём задачу InfluxDB для автоматического downsampling. Каждые 5 минут агрегируем сырые данные в минутные. """ flux_task = ''' option task = { name: "Downsampling: raw→1min", every: 5m, // Запускать каждые 5 минут offset: 1m, // Смещение (ждём пока данные придут) } // Читаем сырые данные за последние 5 минут data = from(bucket: "process_data_raw") |> range(start: -task.every) |> filter(fn: (r) => r._measurement == "telemetry") // Агрегируем каждую числовую метрику data |> filter(fn: (r) => r._field == "temperature" or r._field == "current" or r._field == "pressure") |> aggregateWindow(every: 1m, fn: mean, createEmpty: false) |> set(key: "_measurement", value: "telemetry_1m") |> to(bucket: "process_data_aggregated") // Для бинарных данных (running) — используем last data |> filter(fn: (r) => r._field == "running") |> aggregateWindow(every: 1m, fn: last, createEmpty: false) |> set(key: "_measurement", value: "telemetry_1m") |> to(bucket: "process_data_aggregated") ''' # Создание задачи через API tasks_api = client.tasks_api() task = tasks_api.create_task_every( name="Downsampling: raw→1min", flux=flux_task, every="5m", organization=INFLUX_ORG ) print(f"Задача создана: {task.id}") TimescaleDB: PostgreSQL для временных рядов
TimescaleDB — расширение PostgreSQL. Если вы уже используете PostgreSQL и знаете SQL — это лучший выбор. Вы получаете TSDB-оптимизации при сохранении полного SQL.
-- Установка расширения CREATE EXTENSION IF NOT EXISTS timescaledb; -- Обычная таблица PostgreSQL CREATE TABLE telemetry ( time TIMESTAMPTZ NOT NULL, device TEXT NOT NULL, location TEXT NOT NULL, temperature FLOAT, current FLOAT, pressure FLOAT, running BOOLEAN, quality TEXT DEFAULT 'GOOD' ); -- Превращаем в hypertable (TimescaleDB магия!) SELECT create_hypertable('telemetry', 'time', chunk_time_interval => INTERVAL '1 day' -- Партиция = 1 день ); -- Индекс на часто используемые теги CREATE INDEX ON telemetry (device, time DESC); CREATE INDEX ON telemetry (location, time DESC); -- Compression (сжатие старых данных) ALTER TABLE telemetry SET ( timescaledb.compress, timescaledb.compress_segmentby = 'device', timescaledb.compress_orderby = 'time DESC' ); -- Автоматическое сжатие данных старше 7 дней SELECT add_compression_policy('telemetry', INTERVAL '7 days'); -- Автоматическое удаление старых данных (30 дней) SELECT add_retention_policy('telemetry', INTERVAL '30 days'); Запросы (обычный SQL!):
-- Последний час данных с устройства SELECT time, temperature, current, running FROM telemetry WHERE device = 'pump1' AND time > NOW() - INTERVAL '1 hour' ORDER BY time DESC; -- Среднее по 5-минутным окнам SELECT time_bucket('5 minutes', time) AS bucket, device, ROUND(AVG(temperature)::numeric, 2) AS avg_temp, ROUND(MIN(temperature)::numeric, 2) AS min_temp, ROUND(MAX(temperature)::numeric, 2) AS max_temp, COUNT(*) AS samples FROM telemetry WHERE device = 'pump1' AND time > NOW() - INTERVAL '24 hours' GROUP BY bucket, device ORDER BY bucket DESC; -- Обнаружение аномалий (значение > avg + 2*stddev) WITH stats AS ( SELECT device, AVG(temperature) AS avg_temp, STDDEV(temperature) AS std_temp FROM telemetry WHERE time > NOW() - INTERVAL '7 days' GROUP BY device ) SELECT t.time, t.device, t.temperature, s.avg_temp, s.std_temp, (t.temperature - s.avg_temp) / NULLIF(s.std_temp, 0) AS z_score FROM telemetry t JOIN stats s ON t.device = s.device WHERE t.time > NOW() - INTERVAL '24 hours' AND ABS((t.temperature - s.avg_temp) / NULLIF(s.std_temp, 0)) > 2.0 ORDER BY ABS((t.temperature - s.avg_temp) / NULLIF(s.std_temp, 0)) DESC LIMIT 50; -- Доступность оборудования за месяц SELECT device, COUNT(*) FILTER (WHERE running = true) AS running_count, COUNT(*) AS total_count, ROUND( COUNT(*) FILTER (WHERE running = true)::numeric / COUNT(*) * 100, 1 ) AS availability_pct, SUM(CASE WHEN running THEN 1 ELSE 0 END) * EXTRACT(EPOCH FROM INTERVAL '1 second') / 3600.0 AS running_hours FROM telemetry WHERE time > NOW() - INTERVAL '30 days' GROUP BY device ORDER BY availability_pct DESC; Непрерывные агрегации (Continuous Aggregates):
-- Создаём материализованное представление с автообновлением CREATE MATERIALIZED VIEW telemetry_5min WITH (timescaledb.continuous) AS SELECT time_bucket('5 minutes', time) AS bucket, device, location, AVG(temperature) AS avg_temp, MIN(temperature) AS min_temp, MAX(temperature) AS max_temp, AVG(current) AS avg_current, MAX(current) AS max_current, BOOL_OR(running) AS any_running, COUNT(*) AS sample_count FROM telemetry GROUP BY bucket, device, location WITH NO DATA; -- Автоматическое обновление каждые 5 минут SELECT add_continuous_aggregate_policy('telemetry_5min', start_offset => INTERVAL '15 minutes', end_offset => INTERVAL '5 minutes', schedule_interval => INTERVAL '5 minutes' ); -- Запрос к агрегированным данным (мгновенно!) SELECT * FROM telemetry_5min WHERE device = 'pump1' AND bucket > NOW() - INTERVAL '24 hours' ORDER BY bucket DESC; Python + SQLAlchemy + TimescaleDB:
from sqlalchemy import create_engine, text from sqlalchemy.orm import Session import pandas as pd from datetime import datetime, timedelta, timezone DATABASE_URL = "postgresql://user:password@localhost:5432/factory_db" engine = create_engine(DATABASE_URL, pool_size=10, max_overflow=20) class TelemetryRepository: def write_batch(self, records: list[dict]) -> int: """Пакетная запись телеметрии""" if not records: return 0 with engine.begin() as conn: result = conn.execute( text(""" INSERT INTO telemetry (time, device, location, temperature, current, pressure, running) VALUES (:time, :device, :location, :temperature, :current, :pressure, :running) ON CONFLICT DO NOTHING """), records ) return result.rowcount def get_latest(self, device: str, fields: list[str] = None) -> dict | None: """Последнее значение устройства""" field_list = ', '.join(fields or ['temperature', 'current', 'pressure', 'running']) with engine.connect() as conn: row = conn.execute( text(f""" SELECT time, {field_list} FROM telemetry WHERE device = :device ORDER BY time DESC LIMIT 1 """), {'device': device} ).fetchone() return dict(row._mapping) if row else None def get_as_dataframe(self, device: str, hours: int = 24) -> pd.DataFrame: """Загрузка данных в Pandas DataFrame для анализа""" query = text(""" SELECT time, temperature, current, pressure, running FROM telemetry WHERE device = :device AND time > :since ORDER BY time """) with engine.connect() as conn: df = pd.read_sql( query, conn, params={'device': device, 'since': datetime.now(timezone.utc) - timedelta(hours=hours)}, parse_dates=['time'], index_col='time' ) return df def detect_anomalies_zscore(self, device: str, field: str = 'temperature', threshold: float = 2.5) -> pd.DataFrame: """Обнаружение аномалий методом z-score""" df = self.get_as_dataframe(device, hours=24) if df.empty or field not in df.columns: return pd.DataFrame() mean = df[field].mean() std = df[field].std() if std == 0: return pd.DataFrame() df['z_score'] = (df[field] - mean) / std anomalies = df[df['z_score'].abs() > threshold].copy() anomalies['is_high'] = anomalies['z_score'] > 0 return anomalies[['z_score', field, 'is_high']] def get_equipment_report(self, days: int = 30) -> pd.DataFrame: """Отчёт по оборудованию за период""" query = text(""" SELECT device, COUNT(*) as total_records, COUNT(*) FILTER (WHERE running) as running_records, ROUND((COUNT(*) FILTER (WHERE running)::numeric / COUNT(*) * 100)::numeric, 1) as availability_pct, ROUND(AVG(temperature)::numeric, 1) as avg_temp, ROUND(MAX(temperature)::numeric, 1) as max_temp, ROUND(AVG(current)::numeric, 2) as avg_current FROM telemetry WHERE time > NOW() - MAKE_INTERVAL(days => :days) GROUP BY device ORDER BY device """) with engine.connect() as conn: return pd.read_sql(query, conn, params={'days': days}) Выбор TSDB: сравнительная таблица
Критерий
InfluxDB 2.x
TimescaleDB
Prometheus
Основа
Собственный движок
PostgreSQL
Собственный
Язык запросов
Flux (мощный, непривычный)
SQL
PromQL
Производительность записи
★★★★★
★★★★
★★★
SQL-совместимость

✅ (полная)

Сжатие
★★★★★
★★★★
★★★
Масштабирование
InfluxDB Enterprise
TimescaleDB
Thanos/Cortex
Лицензия
BSL (OSS ограничен)
Apache 2
Apache 2
Интеграция с Grafana
★★★★★
★★★★★
★★★★★
Лучше для
IoT, большой объём тегов
Существующий PostgreSQL-стек
DevOps мониторинг
Заключение
Выбор TSDB зависит от контекста. InfluxDB — лучший выбор для чистых IoT/телеметрия проектов: максимальная производительность, мощный Flux для временны́х вычислений, отличная экосистема. TimescaleDB — если уже есть PostgreSQL инфраструктура, нужны JOINs с другими данными или разработчики лучше знают SQL.
Ключевые принципы для production: всегда настраивайте retention policies (данные должны автоматически удаляться), используйте downsampling для долгосрочного хранения агрегатов, настройте сжатие (экономия 90%+ дискового пространства), мониторьте производительность самой TSDB.
Deadband-фильтрация на уровне edge-узла (не писать если значение не изменилось существенно) снижает нагрузку на БД в 5–50 раз для медленно меняющихся процессов. Это первое что нужно сделать перед любой оптимизацией TSDB.
Зачем RTOS на микроконтроллере
Простой проект — один while(1) цикл. Всё хорошо: считали датчик, обновили дисплей, проверили кнопку. Но что если:
Нужно принять UART-пакет точно за 10 мс, иначе потеряем байты
Одновременно управлять тремя независимыми ПИД-контурами
Обрабатывать CAN-сообщения с задержкой не более 5 мс
И параллельно вести логирование на SD-карту
Суперцикл (while(1)) ломается: длинная операция блокирует всё остальное. Прерывания помогают, но сложная логика в прерываниях — путь к хаосу.
FreeRTOS решает это элегантно: каждая задача — отдельный "поток" со своим стеком и приоритетом. Планировщик переключает их так быстро (обычно каждые 1 мс), что кажется будто они работают одновременно. Задача с высоким приоритетом всегда получает процессор раньше.
Ключевые концепции FreeRTOS
Task (Задача)
// Прототип задачи — бесконечный цикл! void vTaskFunction(void *pvParameters) { // Инициализация задачи int *param = (int *)pvParameters; for (;;) // Никогда не выходит! { // Работа задачи... // Уступить процессор (обязательно в каждом цикле!) vTaskDelay(pdMS_TO_TICKS(100)); // Пауза 100 мс } vTaskDelete(NULL); // Никогда не достигается, но хорошая практика } // Создание задачи: TaskHandle_t xTaskHandle = NULL; xTaskCreate( vTaskFunction, // Функция задачи "TaskName", // Имя (для отладки) configMINIMAL_STACK_SIZE * 4, // Размер стека в словах NULL, // Параметр (pvParameters) tskIDLE_PRIORITY + 2, // Приоритет (выше = важнее) &xTaskHandle // Хендл задачи ); Приоритеты
configMAX_PRIORITIES = 7 (типично) Приоритет 6: КРИТИЧЕСКИЙ (ISR-уровень, прерывания) Приоритет 5: Коммуникации реального времени (CAN, UART) Приоритет 4: Управление (ПИД-контроллеры) Приоритет 3: Мониторинг, аварийная логика Приоритет 2: UI, дисплей, кнопки Приоритет 1: Логирование, некритичные задачи Приоритет 0: Idle task (только когда все остальные ждут) Архитектура многозадачного приложения
Реальный пример: контроллер насосной станции на STM32F4.
// ===== ЗАГОЛОВКИ ===== #include "FreeRTOS.h" #include "task.h" #include "queue.h" #include "semphr.h" #include "timers.h" // ===== ГЛОБАЛЬНЫЕ ОБЪЕКТЫ FreeRTOS ===== QueueHandle_t xSensorQueue; // Данные датчиков QueueHandle_t xCommandQueue; // Команды управления QueueHandle_t xLogQueue; // Сообщения лога SemaphoreHandle_t xI2CMutex; // Защита I2C шины SemaphoreHandle_t xUARTMutex; // Защита UART (printf) TimerHandle_t xHeartbeatTimer; // Мигание LED watchdog // ===== СТРУКТУРЫ ДАННЫХ ===== typedef struct { float temperature; float pressure; float flow; uint32_t timestamp_ms; uint8_t quality; // 0=BAD, 1=UNCERTAIN, 2=GOOD } SensorData_t; typedef enum { CMD_START, CMD_STOP, CMD_SET_SETPOINT, CMD_RESET_FAULT, } CommandType_t; typedef struct { CommandType_t type; float value; uint8_t source; // 0=HMI, 1=Modbus, 2=Auto } Command_t; typedef struct { char message[80]; uint8_t level; // 0=DEBUG, 1=INFO, 2=WARN, 3=ERROR uint32_t timestamp_ms; } LogMessage_t; // ===== ВСПОМОГАТЕЛЬНЫЙ МАКРОС ДЛЯ PRINTF ===== // Потокобезопасный printf через мьютекс #define LOG(level, fmt, ...) do { \ LogMessage_t msg; \ msg.level = (level); \ msg.timestamp_ms = xTaskGetTickCount(); \ snprintf(msg.message, sizeof(msg.message), fmt, ##__VA_ARGS__); \ xQueueSend(xLogQueue, &msg, 0); \ } while(0) #define LOG_INFO(fmt,...) LOG(1, fmt, ##__VA_ARGS__) #define LOG_WARN(fmt,...) LOG(2, "[WARN] " fmt, ##__VA_ARGS__) #define LOG_ERROR(fmt,...) LOG(3, "[ERR!] " fmt, ##__VA_ARGS__) // ===== ЗАДАЧА 1: ЧТЕНИЕ ДАТЧИКОВ (Приоритет 4) ===== static void vSensorTask(void *pvParam) { SensorData_t data; TickType_t xLastWakeTime = xTaskGetTickCount(); const TickType_t xPeriod = pdMS_TO_TICKS(100); // 10 Гц LOG_INFO("Sensor task started"); for (;;) { // Ждём ровно 100 мс от последнего пробуждения // vTaskDelayUntil гарантирует точный период! vTaskDelayUntil(&xLastWakeTime, xPeriod); data.timestamp_ms = xTaskGetTickCount(); // Захватываем I2C шину if (xSemaphoreTake(xI2CMutex, pdMS_TO_TICKS(50)) == pdTRUE) { data.temperature = BMP280_ReadTemperature(); data.pressure = BMP280_ReadPressure(); data.quality = 2; // GOOD xSemaphoreGive(xI2CMutex); } else { // I2C занята дольше 50 мс — что-то пошло не так data.quality = 0; // BAD LOG_WARN("I2C timeout in sensor task"); } // Читаем расходомер через 4-20мА data.flow = ADC_ReadFlow(); // Отправляем данные в очередь (не блокируем — если полная, пропускаем) if (xQueueSend(xSensorQueue, &data, 0) != pdTRUE) { LOG_WARN("Sensor queue full!"); } } } // ===== ЗАДАЧА 2: ПИД-УПРАВЛЕНИЕ (Приоритет 5) ===== static void vControlTask(void *pvParam) { SensorData_t sensorData; Command_t command; float setpoint = 5.0f; // Уставка давления, бар float output = 0.0f; bool running = false; bool fault = false; // ПИД параметры float kp = 2.0f, ki = 0.5f, kd = 0.1f; float integral = 0.0f, prevError = 0.0f; const float TS = 0.1f; // Совпадает с периодом датчиков LOG_INFO("Control task started"); for (;;) { // Ждём новые данные датчиков (блокирующий ждём до 200 мс) if (xQueueReceive(xSensorQueue, &sensorData, pdMS_TO_TICKS(200)) == pdTRUE) { // Проверяем входящие команды (неблокирующий) while (xQueueReceive(xCommandQueue, &command, 0) == pdTRUE) { switch (command.type) { case CMD_START: running = true; fault = false; integral = 0; LOG_INFO("Pump STARTED by source %d", command.source); break; case CMD_STOP: running = false; output = 0; LOG_INFO("Pump STOPPED by source %d", command.source); break; case CMD_SET_SETPOINT: setpoint = command.value; LOG_INFO("Setpoint changed to %.1f bar", setpoint); break; case CMD_RESET_FAULT: fault = false; LOG_INFO("Fault reset"); break; } } // Защиты if (sensorData.quality == 0) { running = false; fault = true; output = 0; LOG_ERROR("Sensor fault! Emergency stop."); } if (sensorData.pressure > 12.0f) { running = false; fault = true; output = 0; LOG_ERROR("High pressure! %.2f bar > 12.0 bar", sensorData.pressure); } if (sensorData.temperature > 90.0f) { running = false; fault = true; output = 0; LOG_ERROR("Motor overtemp! %.1f°C > 90°C", sensorData.temperature); } // ПИД вычисление if (running && !fault) { float error = setpoint - sensorData.pressure; integral += ki * error * TS; integral = fmaxf(-50.0f, fminf(50.0f, integral)); // Anti-windup float derivative = -(sensorData.pressure - prevError) / TS; prevError = sensorData.pressure; output = kp * error + integral + kd * derivative; output = fmaxf(0.0f, fminf(100.0f, output)); } else { output = 0.0f; integral = 0.0f; } // Применяем управляющий сигнал VFD_SetFrequency(output * 0.5f); // 0-100% → 0-50 Гц } else { // Таймаут ожидания данных датчика — авария LOG_ERROR("Sensor data timeout!"); running = false; output = 0; VFD_SetFrequency(0); } } } // ===== ЗАДАЧА 3: MODBUS SLAVE (Приоритет 3) ===== static void vModbusTask(void *pvParam) { uint8_t rxBuf[64]; uint8_t rxLen = 0; LOG_INFO("Modbus task started"); for (;;) { // Ждём байт из UART (через семафор от прерывания) if (UART_WaitForData(rxBuf, &rxLen, pdMS_TO_TICKS(100))) { // Обрабатываем Modbus запрос if (Modbus_ProcessRequest(rxBuf, rxLen)) { // Если команда — отправляем в очередь управления Command_t cmd; if (Modbus_ExtractCommand(&cmd)) { xQueueSend(xCommandQueue, &cmd, pdMS_TO_TICKS(10)); } } } } } // ===== ЗАДАЧА 4: ЛОГИРОВАНИЕ (Приоритет 1, самый низкий) ===== static void vLoggingTask(void *pvParam) { LogMessage_t msg; const char *levelNames[] = {"DBG", "INF", "WRN", "ERR"}; for (;;) { // Ждём сообщение из очереди if (xQueueReceive(xLogQueue, &msg, portMAX_DELAY) == pdTRUE) { // Пишем в UART (захватываем мьютекс) if (xSemaphoreTake(xUARTMutex, pdMS_TO_TICKS(50)) == pdTRUE) { printf("[%6lu][%s] %s\r\n", (unsigned long)msg.timestamp_ms, levelNames[msg.level % 4], msg.message); xSemaphoreGive(xUARTMutex); } // Пишем на SD-карту (низкий приоритет = не мешаем критичным задачам) // SD_AppendLog(&msg); } } } // ===== ТАЙМЕР HEARTBEAT ===== static void vHeartbeatCallback(TimerHandle_t xTimer) { // Мигаем светодиодом — система жива HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); } // ===== ИНИЦИАЛИЗАЦИЯ ===== void App_Init(void) { // Создаём очереди xSensorQueue = xQueueCreate(5, sizeof(SensorData_t)); xCommandQueue = xQueueCreate(10, sizeof(Command_t)); xLogQueue = xQueueCreate(20, sizeof(LogMessage_t)); // Создаём мьютексы xI2CMutex = xSemaphoreCreateMutex(); xUARTMutex = xSemaphoreCreateMutex(); // Создаём задачи xTaskCreate(vSensorTask, "Sensors", 512, NULL, 4, NULL); xTaskCreate(vControlTask, "Control", 1024, NULL, 5, NULL); xTaskCreate(vModbusTask, "Modbus", 512, NULL, 3, NULL); xTaskCreate(vLoggingTask, "Logging", 256, NULL, 1, NULL); // Создаём таймер heartbeat (500 мс) xHeartbeatTimer = xTimerCreate("Heartbeat", pdMS_TO_TICKS(500), pdTRUE, NULL, vHeartbeatCallback); xTimerStart(xHeartbeatTimer, 0); // Запуск планировщика vTaskStartScheduler(); // Никогда не должно дойти сюда! for (;;); } Очереди: безопасная передача данных между задачами
Очередь — это основной механизм коммуникации в FreeRTOS. Thread-safe, FIFO, блокирующий.
// Создание очереди на 10 элементов типа uint32_t QueueHandle_t xQueue = xQueueCreate(10, sizeof(uint32_t)); // Отправка (из задачи) uint32_t value = 42; xQueueSend(xQueue, &value, pdMS_TO_TICKS(100)); // Ждём 100мс если полная // Отправка с высоким приоритетом (в начало очереди) xQueueSendToFront(xQueue, &value, 0); // Отправка из прерывания (другая функция!) BaseType_t xHigherPriorityTaskWoken = pdFALSE; xQueueSendFromISR(xQueue, &value, &xHigherPriorityTaskWoken); portYIELD_FROM_ISR(xHigherPriorityTaskWoken); // Уступить если нужно // Приём (блокирует до данных или таймаута) uint32_t received; if (xQueueReceive(xQueue, &received, portMAX_DELAY) == pdTRUE) { // Данные получены } // "Подсмотреть" без извлечения xQueuePeek(xQueue, &received, 0); // Мониторинг UBaseType_t count = uxQueueMessagesWaiting(xQueue); // Сколько элементов UBaseType_t space = uxQueueSpacesAvailable(xQueue); // Сколько свободно Семафоры и мьютексы: защита разделяемых ресурсов
// ===== МЬЮТЕКС (Mutual Exclusion) ===== // Для защиты ресурсов (I2C, SPI, UART, глобальные переменные) SemaphoreHandle_t xMutex = xSemaphoreCreateMutex(); // Правильный паттерн: void safe_i2c_read(uint8_t addr, uint8_t reg, uint8_t *buf, uint8_t len) { if (xSemaphoreTake(xMutex, pdMS_TO_TICKS(100)) == pdTRUE) { HAL_I2C_Mem_Read(&hi2c1, addr, reg, 1, buf, len, 100); xSemaphoreGive(xMutex); } else { // Таймаут — логируем, возвращаем ошибку } } // ===== ДВОИЧНЫЙ СЕМАФОР (уведомление о событии) ===== // Задача ждёт событие от ISR SemaphoreHandle_t xDataReadySemaphore = xSemaphoreCreateBinary(); // В прерывании (данные готовы): void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart) { BaseType_t xWoken = pdFALSE; xSemaphoreGiveFromISR(xDataReadySemaphore, &xWoken); portYIELD_FROM_ISR(xWoken); } // В задаче (ждём данные): void vProcessingTask(void *pvParam) { for (;;) { // Эффективное ожидание — задача не потребляет CPU! xSemaphoreTake(xDataReadySemaphore, portMAX_DELAY); // Данные готовы — обрабатываем process_uart_data(); } } // ===== СЧЁТНЫЙ СЕМАФОР (ограничение конкурентного доступа) ===== // Пример: максимум 3 одновременных подключения SemaphoreHandle_t xConnectionSlots = xSemaphoreCreateCounting(3, 3); void handle_new_connection() { if (xSemaphoreTake(xConnectionSlots, pdMS_TO_TICKS(5000)) == pdTRUE) { // Слот получен serve_client(); xSemaphoreGive(xConnectionSlots); // Освободить слот } else { // Нет свободных слотов send_busy_response(); } } Программные таймеры
// Таймер однократный (one-shot) vs периодический TimerHandle_t xOneShotTimer; TimerHandle_t xPeriodicTimer; void vTimerCallback(TimerHandle_t xTimer) { // pvTimerGetTimerID позволяет использовать один callback для многих таймеров uint32_t timerID = (uint32_t)pvTimerGetTimerID(xTimer); switch (timerID) { case 1: // Однократный таймер — отключить нагреватель через 30 сек Heater_Off(); break; case 2: // Периодический — опрос watchdog External_WDT_Kick(); break; } } void setup_timers(void) { // One-shot таймер (не перезапускается автоматически) xOneShotTimer = xTimerCreate( "Heater", pdMS_TO_TICKS(30000), // 30 секунд pdFALSE, // pdFALSE = one-shot (void *)1, // ID таймера vTimerCallback ); // Периодический таймер xPeriodicTimer = xTimerCreate( "WDT", pdMS_TO_TICKS(500), // 500 мс pdTRUE, // pdTRUE = периодический (void *)2, vTimerCallback ); xTimerStart(xPeriodicTimer, 0); // Запустить один-шот когда нужно: // xTimerStart(xOneShotTimer, 0); // Сбросить периодический (перезапустить отсчёт): // xTimerReset(xPeriodicTimer, 0); // Изменить период на лету: // xTimerChangePeriod(xPeriodicTimer, pdMS_TO_TICKS(1000), 0); } Управление памятью и отладка
// Мониторинг стека задачи (важно для нахождения переполнений!) void vCheckStackTask(void *pvParam) { for (;;) { vTaskDelay(pdMS_TO_TICKS(5000)); // Минимальный остаток стека (в словах) с начала работы UBaseType_t hwm = uxTaskGetStackHighWaterMark(NULL); if (hwm < 50) { // Меньше 50 слов — опасно! printf("WARNING: Task '%s' stack low! HWM=%lu words\r\n", pcTaskGetName(NULL), (unsigned long)hwm); } } } // Вывод информации о всех задачах (для отладки) void vPrintTaskStats(void) { char buffer[512]; vTaskList(buffer); // Требует configUSE_TRACE_FACILITY=1 printf("Task Name\t\tState\tPrio\tStack\tNum\r\n%s", buffer); // Загрузка CPU по задачам (требует configGENERATE_RUN_TIME_STATS=1) vTaskGetRunTimeStats(buffer); printf("\r\nTask\t\t\tTime\t\t%%\r\n%s", buffer); } // Обработчик нехватки памяти void vApplicationMallocFailedHook(void) { taskDISABLE_INTERRUPTS(); printf("FATAL: malloc failed! Heap exhausted.\r\n"); for (;;); } // Переполнение стека задачи void vApplicationStackOverflowHook(TaskHandle_t xTask, char *pcTaskName) { taskDISABLE_INTERRUPTS(); printf("FATAL: Stack overflow in task '%s'!\r\n", pcTaskName); for (;;); } FreeRTOS на ESP32
ESP-IDF (официальный SDK ESP32) использует FreeRTOS как основу. На двухядерном ESP32 задачи можно привязывать к конкретному ядру:
// ESP32-специфичное создание задачи с указанием ядра xTaskCreatePinnedToCore( vWiFiTask, // Функция "WiFi", // Имя 8192, // Стек (в байтах для ESP32!) NULL, // Параметры 5, // Приоритет &xWiFiHandle, // Хендл 0 // Ядро: 0 = Protocol CPU, 1 = Application CPU ); // WiFi и Bluetooth — всегда на ядре 0 (Protocol CPU) // Ваш код — лучше на ядре 1 (Application CPU) // Это разделяет сетевой стек и бизнес-логику // Встроенный мониторинг задач ESP-IDF: void print_esp_task_info(void) { printf("Free heap: %u bytes\r\n", esp_get_free_heap_size()); printf("Min free heap: %u bytes\r\n", esp_get_minimum_free_heap_size()); } Типичные ошибки FreeRTOS
1. Вызов обычных функций из ISR
// НЕПРАВИЛЬНО — заблокирует прерывание! void HAL_GPIO_EXTI_Callback(uint16_t pin) { xQueueSend(xQueue, &data, portMAX_DELAY); // ОШИБКА: блокирует ISR! } // ПРАВИЛЬНО — FromISR версии функций: void HAL_GPIO_EXTI_Callback(uint16_t pin) { BaseType_t xWoken = pdFALSE; xQueueSendFromISR(xQueue, &data, &xWoken); portYIELD_FROM_ISR(xWoken); } 2. Бесконечная задача без yield
// НЕПРАВИЛЬНО — монополизирует процессор! void vBadTask(void *p) { for (;;) { do_something(); // Нет vTaskDelay или блокирующего ожидания! } } // ПРАВИЛЬНО: void vGoodTask(void *p) { for (;;) { do_something(); vTaskDelay(pdMS_TO_TICKS(10)); // Уступаем хотя бы 10 мс } } 3. Доступ к глобальным данным без защиты
// НЕПРАВИЛЬНО — race condition! float g_temperature = 0; void vSensor(void *p) { g_temperature = read_sensor(); } void vControl(void *p) { if (g_temperature > 80) alarm(); } // ПРАВИЛЬНО — через очередь или мьютекс Заключение
FreeRTOS превращает микроконтроллер из последовательного автомата в полноценную многозадачную систему. Это не усложнение ради усложнения — это решение реальных проблем: независимость задач, чёткие интерфейсы через очереди, защита ресурсов через мьютексы.
Начните с малого: замените суперцикл двумя задачами — одна читает датчик, другая управляет выходом, общаются через очередь. Это уже даст почувствовать преимущества.
FreeRTOS поддерживается на STM32, ESP32, Arduino (с ограничениями), Raspberry Pi Pico и десятках других платформ. Документация на freertos.org — отличная, с примерами и объяснениями.
Python — второй язык каждого инженера
Matlab стоит дорого. LabVIEW — ещё дороже. Excel мощный, но у него есть потолок. Python — бесплатный, открытый, с огромной экосистемой библиотек для инженерных задач. И с каждым годом он глубже проникает в промышленность.
Инженер-электронщик использует Python для: анализа данных с измерительных приборов, автоматизации рутинных расчётов, создания отчётов, обработки сигналов с АЦП, управления лабораторным оборудованием (VISA/PyVISA), прототипирования алгоритмов перед переносом на микроконтроллер.
Специалист АСУ ТП — для: работы с Modbus/OPC UA, парсинга логов ПЛК, автоматического тестирования, интеграции различных систем.
NumPy: числа быстро
NumPy — фундамент научного Python. Массивы NumPy в 10–100 раз быстрее списков Python для математических операций.
import numpy as np import time # ===== БАЗОВЫЕ ОПЕРАЦИИ ===== # Создание массивов t = np.linspace(0, 10, 1000) # 1000 точек от 0 до 10 f = np.arange(0, 50, 0.1) # От 0 до 50 с шагом 0.1 zeros = np.zeros((3, 4)) # Матрица 3×4 из нулей eye = np.eye(3) # Единичная матрица 3×3 # Синтетический сигнал (для теста) freq_signal = 50.0 # Гц freq_noise = 200.0 # Гц (помеха) sample_rate = 1000.0 # Гц t = np.arange(0, 1, 1/sample_rate) # 1 секунда данных signal_clean = 2.0 * np.sin(2 * np.pi * freq_signal * t) noise = 0.5 * np.sin(2 * np.pi * freq_noise * t) noise += 0.2 * np.random.randn(len(t)) # Белый шум signal_noisy = signal_clean + noise # ===== СКОРОСТЬ ===== def python_rms(data: list) -> float: return (sum(x**2 for x in data) / len(data)) ** 0.5 def numpy_rms(data: np.ndarray) -> float: return np.sqrt(np.mean(data**2)) # Сравнение скорости: data_list = list(signal_noisy) data_arr = np.array(data_list) t0 = time.time(); python_rms(data_list); t_py = time.time() - t0 t0 = time.time(); numpy_rms(data_arr); t_np = time.time() - t0 print(f"Python: {t_py*1000:.2f} мс, NumPy: {t_np*1000:.3f} мс, " f"Ускорение: {t_py/t_np:.0f}x") # ===== ИНЖЕНЕРНЫЕ РАСЧЁТЫ ===== def calculate_power_factor(voltage: np.ndarray, current: np.ndarray, sample_rate: float) -> dict: """ Расчёт коэффициента мощности из осциллограмм тока и напряжения. """ # RMS значения V_rms = np.sqrt(np.mean(voltage**2)) I_rms = np.sqrt(np.mean(current**2)) # Активная мощность (среднее произведение) P = np.mean(voltage * current) # Полная мощность S = V_rms * I_rms # Коэффициент мощности pf = P / S if S > 0 else 0 # Реактивная мощность Q = np.sqrt(max(0, S**2 - P**2)) return { 'V_rms': round(V_rms, 2), 'I_rms': round(I_rms, 3), 'P_kw': round(P / 1000, 2), 'Q_kvar': round(Q / 1000, 2), 'S_kva': round(S / 1000, 2), 'PF': round(abs(pf), 3), } # Пример использования: # Генерируем тестовые сигналы 220В 50Гц, ток 10А с φ=30° t = np.linspace(0, 0.04, 400) # 2 периода V = 220 * np.sqrt(2) * np.sin(2 * np.pi * 50 * t) I = 10 * np.sqrt(2) * np.sin(2 * np.pi * 50 * t - np.radians(30)) power = calculate_power_factor(V, I, 10000) print(f"P={power['P_kw']} кВт, Q={power['Q_kvar']} квар, cos(φ)={power['PF']}") # Ожидаем: cos(30°) ≈ 0.866 Scipy: анализ сигналов
from scipy import signal, fft import numpy as np # ===== FFT: СПЕКТРАЛЬНЫЙ АНАЛИЗ ===== def analyze_spectrum(data: np.ndarray, sample_rate: float) -> dict: """ Анализ спектра сигнала через FFT. Используется для диагностики вибраций, качества электроэнергии. """ n = len(data) # Оконная функция (Hanning) для уменьшения спектральных утечек window = np.hanning(n) data_windowed = data * window # FFT spectrum = np.abs(fft.rfft(data_windowed)) freqs = fft.rfftfreq(n, 1.0/sample_rate) # Нормировка (учёт оконной функции) spectrum = spectrum / (n / 2) # THD (Total Harmonic Distortion) — для качества сетевого напряжения # Находим основную частоту (50 Гц) fundamental_idx = np.argmin(np.abs(freqs - 50.0)) fundamental_amp = spectrum[fundamental_idx] # Гармоники 2-я...7-я harmonic_power = sum( spectrum[np.argmin(np.abs(freqs - 50.0 * n))]**2 for n in range(2, 8) ) thd = np.sqrt(harmonic_power) / fundamental_amp * 100 # % # Топ-5 пиков спектра peak_indices = np.argsort(spectrum)[-10:][::-1] top_peaks = [(round(freqs[i], 1), round(spectrum[i], 4)) for i in peak_indices] return { 'freqs': freqs, 'spectrum': spectrum, 'thd_pct': round(thd, 2), 'top_peaks': top_peaks[:5], 'rms': round(np.sqrt(np.mean(data**2)), 4), } # ===== ФИЛЬТРАЦИЯ СИГНАЛОВ ===== def design_lowpass_filter(cutoff_hz: float, sample_rate: float, order: int = 4) -> tuple: """ Проектирование фильтра нижних частот Баттерворта. Используется для сглаживания зашумлённых данных датчиков. """ nyquist = sample_rate / 2 normalized_cutoff = cutoff_hz / nyquist b, a = signal.butter(order, normalized_cutoff, btype='low', analog=False) return b, a def apply_filter(data: np.ndarray, b: np.ndarray, a: np.ndarray, zero_phase: bool = True) -> np.ndarray: """ Применение фильтра к сигналу. zero_phase=True: filtfilt (нет фазового сдвига, требует данных полностью) zero_phase=False: lfilter (реального времени, есть фазовый сдвиг) """ if zero_phase: return signal.filtfilt(b, a, data) # Двупроходной (офлайн-обработка) else: return signal.lfilter(b, a, data) # Однопроходной (онлайн-обработка) # Пример: фильтрация зашумлённого датчика температуры sample_rate = 100.0 # 100 Гц t = np.arange(0, 10, 1/sample_rate) # Реальная температура (медленно меняется) true_temp = 75.0 + 5.0 * np.sin(2 * np.pi * 0.1 * t) # 0.1 Гц # С шумом (50Гц помеха от сети + белый шум) noisy_temp = true_temp + 2.0 * np.sin(2 * np.pi * 50 * t) + \ 0.5 * np.random.randn(len(t)) # Фильтр НЧ с частотой среза 1 Гц (убираем всё выше 1 Гц) b, a = design_lowpass_filter(cutoff_hz=1.0, sample_rate=sample_rate) filtered_temp = apply_filter(noisy_temp, b, a) print(f"Шум до фильтрации: {np.std(noisy_temp - true_temp):.3f}°C") print(f"Шум после фильтра: {np.std(filtered_temp - true_temp):.3f}°C") # ===== КОРРЕЛЯЦИЯ И ОБНАРУЖЕНИЕ СИГНАЛА ===== def find_pattern_in_signal(signal_data: np.ndarray, pattern: np.ndarray) -> list[int]: """ Поиск паттерна в сигнале через кросс-корреляцию. Применение: нахождение пакетов в потоке данных, обнаружение событий. """ correlation = np.correlate(signal_data, pattern, mode='valid') threshold = 0.8 * np.max(np.abs(correlation)) peaks, _ = signal.find_peaks(correlation, height=threshold, distance=len(pattern)) return list(peaks) Pandas: анализ промышленных данных
import pandas as pd import numpy as np from datetime import datetime, timedelta # ===== ЗАГРУЗКА И ОЧИСТКА ДАННЫХ ===== def load_plc_log(filepath: str) -> pd.DataFrame: """ Загрузка и нормализация лога ПЛК. Типичный формат: CSV с временной меткой и значениями тегов. """ df = pd.read_csv(filepath, parse_dates=['timestamp'], index_col='timestamp') # Нормализация имён колонок df.columns = df.columns.str.lower().str.replace(' ', '_').str.replace('.', '_') # Приведение типов numeric_cols = ['temperature', 'pressure', 'current', 'flow'] for col in numeric_cols: if col in df.columns: df[col] = pd.to_numeric(df[col], errors='coerce') bool_cols = ['running', 'fault', 'alarm'] for col in bool_cols: if col in df.columns: df[col] = df[col].astype(bool, errors='ignore') # Удаление дубликатов df = df[~df.index.duplicated(keep='first')] # Сортировка по времени df = df.sort_index() # Интерполяция пропущенных значений (не более 5 пропусков подряд) df[numeric_cols] = df[numeric_cols].interpolate( method='time', limit=5, limit_direction='forward' ) return df def analyze_production_data(df: pd.DataFrame) -> dict: """ Анализ производственных данных: KPI, простои, отклонения. """ results = {} # ===== ДОСТУПНОСТЬ ОБОРУДОВАНИЯ ===== if 'running' in df.columns: total_time = (df.index[-1] - df.index[0]).total_seconds() / 3600 # часы running_time = df['running'].mean() * total_time results['availability'] = { 'total_hours': round(total_time, 1), 'running_hours': round(running_time, 1), 'availability_pct': round(df['running'].mean() * 100, 1), } # ===== АНАЛИЗ ПРОСТОЕВ ===== if 'running' in df.columns: # Нахождение периодов простоя running_changes = df['running'].astype(int).diff() stop_times = df.index[running_changes == -1] # Моменты остановки start_times = df.index[running_changes == 1] # Моменты пуска downtimes = [] for stop in stop_times: # Найти следующий пуск после остановки next_start = start_times[start_times > stop] if len(next_start) > 0: duration = (next_start[0] - stop).total_seconds() / 60 # минуты downtimes.append({'stop': stop, 'start': next_start[0], 'duration_min': round(duration, 1)}) if downtimes: dt_df = pd.DataFrame(downtimes) results['downtimes'] = { 'count': len(dt_df), 'total_min': round(dt_df['duration_min'].sum(), 1), 'avg_min': round(dt_df['duration_min'].mean(), 1), 'max_min': round(dt_df['duration_min'].max(), 1), 'longest_stop': dt_df.loc[dt_df['duration_min'].idxmax(), 'stop'].isoformat(), } # ===== СТАТИСТИКА ПАРАМЕТРОВ ===== numeric_cols = df.select_dtypes(include=np.number).columns.tolist() if numeric_cols: stats = df[numeric_cols].describe() results['parameters'] = stats.to_dict() # ===== ОБНАРУЖЕНИЕ ВЫБРОСОВ (метод IQR) ===== outliers = {} for col in numeric_cols: Q1 = df[col].quantile(0.25) Q3 = df[col].quantile(0.75) IQR = Q3 - Q1 mask = (df[col] < Q1 - 1.5 * IQR) | (df[col] > Q3 + 1.5 * IQR) outlier_count = mask.sum() if outlier_count > 0: outliers[col] = { 'count': int(outlier_count), 'pct': round(outlier_count / len(df) * 100, 2), 'examples': df[mask][col].head(3).tolist(), } results['outliers'] = outliers return results # ===== ГЕНЕРАЦИЯ ОТЧЁТОВ ===== def generate_daily_report(df: pd.DataFrame, date: str = None) -> pd.DataFrame: """Сводная таблица по часам за день""" if date: df = df[df.index.date == pd.Timestamp(date).date()] # Агрегация по часам hourly = df.resample('1h').agg({ 'temperature': ['mean', 'min', 'max'], 'current': ['mean', 'max'], 'pressure': ['mean', 'min', 'max'], 'running': 'mean', # Доступность за час 'fault': 'any', # Были ли аварии }).round(2) # Плоские имена колонок hourly.columns = ['_'.join(col) for col in hourly.columns] hourly['availability_pct'] = (hourly['running_mean'] * 100).round(1) hourly['had_fault'] = hourly['fault_any'] return hourly # ===== EXCEL ОТЧЁТ ===== def export_to_excel(df: pd.DataFrame, hourly: pd.DataFrame, kpi: dict, filepath: str): """Красивый Excel-отчёт с несколькими листами""" with pd.ExcelWriter(filepath, engine='xlsxwriter') as writer: workbook = writer.book # Форматы header_fmt = workbook.add_format({ 'bold': True, 'bg_color': '#2C3E50', 'font_color': 'white', 'border': 1 }) number_fmt = workbook.add_format({'num_format': '0.0#', 'border': 1}) pct_fmt = workbook.add_format({'num_format': '0.0%', 'border': 1}) bad_fmt = workbook.add_format({'bg_color': '#FFB3B3', 'border': 1}) # ===== Лист 1: KPI ===== ws_kpi = workbook.add_worksheet('KPI') ws_kpi.write('A1', 'Показатель', header_fmt) ws_kpi.write('B1', 'Значение', header_fmt) avail = kpi.get('availability', {}) row = 1 for key, val in avail.items(): ws_kpi.write(row, 0, key) ws_kpi.write(row, 1, val) row += 1 ws_kpi.set_column('A:A', 25) ws_kpi.set_column('B:B', 15) # ===== Лист 2: Почасовой отчёт ===== hourly.to_excel(writer, sheet_name='Почасовой отчёт', startrow=1) ws = writer.sheets['Почасовой отчёт'] # Условное форматирование: красим аварийные часы ws.conditional_format('A2:Z1000', { 'type': 'formula', 'criteria': '=$G2=TRUE', # Если был fault 'format': bad_fmt }) # ===== Лист 3: Сырые данные (последние 1000 строк) ===== df.tail(1000).to_excel(writer, sheet_name='Данные') print(f"Отчёт сохранён: {filepath}") FastAPI: REST API для промышленных данных
# pip install fastapi uvicorn from fastapi import FastAPI, HTTPException, Query from pydantic import BaseModel from typing import Optional from datetime import datetime import uvicorn app = FastAPI( title="Industrial Data API", description="API для доступа к данным производственного оборудования", version="1.0.0" ) # Модели данных class TelemetryPoint(BaseModel): device: str temperature: float current: float pressure: float running: bool timestamp: datetime class DeviceCommand(BaseModel): device: str command: str # "start", "stop", "set_setpoint" value: Optional[float] = None operator: str # Имитация БД (в реальности — запросы к InfluxDB/TimescaleDB) telemetry_db = [] @app.get("/api/v1/devices", summary="Список устройств") async def get_devices(): return { "devices": [ {"id": "pump1", "name": "Насос 1", "location": "Линия 1", "online": True}, {"id": "pump2", "name": "Насос 2", "location": "Линия 1", "online": True}, {"id": "valve1","name": "Клапан 1","location": "Линия 2","online": False}, ] } @app.get("/api/v1/telemetry/{device_id}", summary="Телеметрия устройства") async def get_telemetry( device_id: str, hours: int = Query(default=1, ge=1, le=720, description="Глубина истории"), resample: str = Query(default="1min", description="Гранулярность: 1s, 1min, 5min, 1h") ): # Проверка устройства valid_devices = ["pump1", "pump2", "valve1"] if device_id not in valid_devices: raise HTTPException(status_code=404, detail=f"Устройство '{device_id}' не найдено") # Запрос к historian (имитация) # В реальности: query_influxdb(device_id, hours, resample) return { "device": device_id, "from": (datetime.now().replace(hour=0, minute=0)).isoformat(), "to": datetime.now().isoformat(), "resample": resample, "points": [ {"time": datetime.now().isoformat(), "temperature": 85.3, "current": 15.2, "pressure": 5.8, "running": True} ] } @app.post("/api/v1/commands", summary="Отправить команду устройству", status_code=202) async def send_command(cmd: DeviceCommand): # Валидация команды valid_commands = ["start", "stop", "set_setpoint"] if cmd.command not in valid_commands: raise HTTPException(status_code=400, detail=f"Неизвестная команда: {cmd.command}") if cmd.command == "set_setpoint" and cmd.value is None: raise HTTPException(status_code=400, detail="set_setpoint требует параметр value") # Аудит-лог (обязательно для промышленных систем!) print(f"[AUDIT] {datetime.now()} | Operator: {cmd.operator} | " f"Device: {cmd.device} | Command: {cmd.command} | Value: {cmd.value}") # Отправить команду (через очередь, Modbus, OPC UA...) # command_queue.put(cmd) return {"status": "accepted", "command_id": "cmd_123456"} @app.get("/api/v1/health", summary="Healthcheck") async def health(): return {"status": "ok", "timestamp": datetime.now().isoformat()} # Запуск: uvicorn main:app --host 0.0.0.0 --port 8080 --reload asyncio: асинхронный опрос оборудования
import asyncio import aiohttp import json from datetime import datetime async def poll_device_modbus(device_id: str, host: str, interval: float = 1.0): """Асинхронный опрос устройства через Modbus TCP""" from pymodbus.client import AsyncModbusTcpClient async with AsyncModbusTcpClient(host=host, port=502) as client: print(f"Подключён к {device_id} ({host})") while True: start = asyncio.get_event_loop().time() try: result = await client.read_input_registers(address=0, count=4, slave=1) if not result.isError(): data = { 'device': device_id, 'timestamp': datetime.now().isoformat(), 'temperature': result.registers[0] / 10.0, 'current': result.registers[1] / 10.0, 'pressure': result.registers[2] / 100.0, 'running': bool(result.registers[3] & 1), } # Публикуем данные (в очередь, БД, MQTT...) print(f"{device_id}: T={data['temperature']}°C") else: print(f"{device_id}: Ошибка Modbus") except Exception as e: print(f"{device_id}: {e}") await asyncio.sleep(5) # Пауза перед повтором continue # Точный интервал опроса elapsed = asyncio.get_event_loop().time() - start await asyncio.sleep(max(0, interval - elapsed)) async def main(): """Параллельный опрос нескольких устройств""" devices = [ ("pump1", "192.168.1.10"), ("pump2", "192.168.1.11"), ("valve1", "192.168.1.12"), ] # Запускаем все опросы параллельно tasks = [poll_device_modbus(dev_id, host, interval=1.0) for dev_id, host in devices] await asyncio.gather(*tasks) # Все работают одновременно! asyncio.run(main()) Полезные однострочники для инженера
import subprocess, json, struct, serial from pathlib import Path # Быстрый Modbus опрос из командной строки: # python -c "from pymodbus.client import ModbusTcpClient; c=ModbusTcpClient('192.168.1.10'); c.connect(); print(c.read_input_registers(0,4,slave=1).registers)" # Конвертация hex-дампа в float: def hex_to_float(hex_str: str) -> float: return struct.unpack('>f', bytes.fromhex(hex_str.replace(' ','')))[0] print(hex_to_float("42 48 00 00")) # → 50.0 # Поиск COM-портов: import serial.tools.list_ports for p in serial.tools.list_ports.comports(): print(f"{p.device}: {p.description}") # Быстрый парсинг CSV с временными метками: df = pd.read_csv('data.csv', parse_dates=['time'], index_col='time') print(df.resample('5min').mean()) # Сохранение данных в Parquet (быстрее CSV в 10-50 раз): df.to_parquet('data.parquet', compression='snappy') df2 = pd.read_parquet('data.parquet') Заключение
Python — это не замена C для микроконтроллеров и не замена SQL для баз данных. Это клей, который соединяет всё: читает данные из любого источника, анализирует, визуализирует, отправляет куда надо.
Для инженера ключевые библиотеки: NumPy (быстрые вычисления), Pandas (анализ данных), SciPy (сигналы и системы), Matplotlib/Plotly (визуализация), pymodbus (Modbus), pyserial (UART), asyncua (OPC UA), FastAPI (REST API).
Вложите неделю в изучение NumPy и Pandas — окупится сотнями часов сэкономленного времени на анализе данных, отчётах и автоматизации рутины.
Силовая электроника: между схемотехникой и энергетикой
Силовая электроника — область, где электроника управляет реальной мощностью: сотнями ампер, тысячами вольт, мегаваттами. Это регуляторы яркости, частотные преобразователи, зарядные станции для электромобилей, солнечные инверторы, промышленные нагреватели.
Ключевое отличие от малосигнальной электроники: КПД критически важен. 99% КПД в источнике 100 кВт означает 1 кВт тепла на радиаторах — и это допустимо. 90% КПД — уже 10 кВт тепловых потерь, требующих серьёзного охлаждения.
Тиристор (SCR): управляемый диод
Тиристор (Silicon Controlled Rectifier, SCR) — четырёхслойный PNPN прибор. Включается коротким импульсом на управляющий электрод (Gate), выключается только при уменьшении тока ниже тока удержания (обычно — переходом через ноль в сети AC).
Анод (A) ─── P ─── N ─── P ─── N ─── Катод (K) │ Управляющий электрод (G) Характеристики:
Включается: короткий импульс IG > IGT (обычно 10–100 мА)
Выключается: ток анода < IH (ток удержания), обычно при переходе AC через ноль
Прямое напряжение в открытом состоянии: 1–3В (значительные потери!)
Применение: однофазные и трёхфазные выпрямители, регуляторы мощности
Фазовое управление тиристором
Основной метод управления мощностью с тиристором в сети AC:
Угол включения α=0°: Полная мощность (100%) Угол включения α=90°: Половинная мощность (~50%) Угол включения α=150°: Малая мощность (~6%) Угол включения α=180°: Минимальная мощность (0%) Средняя мощность ≈ P_max × (1 + cos α) / 2 Схема фазового управления на Arduino/STM32:
// Детектор перехода через ноль (Zero-Crossing Detector) // Подключён к INT0 (PD2) через оптопару // При каждом переходе через ноль — прерывание volatile bool zero_cross = false; volatile uint8_t power_pct = 50; // 0-100% // Прерывание от детектора нуля ISR(INT0_vect) // AVR / адаптируй под STM32/ESP32 { zero_cross = true; } void setup() { // Выход на оптотиристор/оптосимистор (через ограничительный резистор ~300Ом) pinMode(9, OUTPUT); digitalWrite(9, LOW); // Прерывание INT0 по фронту (или обоим — зависит от схемы) attachInterrupt(0, zero_cross_ISR, RISING); // Таймер 1: генерирует прерывание через N микросекунд после нуля // Для сети 50 Гц: полупериод = 10 000 мкс // Угол 90° = 5 000 мкс задержка } void zero_cross_ISR() { zero_cross = true; } void loop() { if (zero_cross) { zero_cross = false; // Рассчитываем задержку включения // power_pct = 100 → delay = 0 мкс (включить немедленно) // power_pct = 50 → delay = 5000 мкс (угол 90°) // power_pct = 0 → delay = 10000 мкс (не включать) uint32_t delay_us = (100 - power_pct) * 100; // 0-10000 мкс if (power_pct > 0 && power_pct < 100) { delayMicroseconds(delay_us); // Короткий импульс управления (100-200 мкс достаточно) digitalWrite(9, HIGH); delayMicroseconds(100); digitalWrite(9, LOW); } else if (power_pct >= 100) { digitalWrite(9, HIGH); // Постоянно включено } else { digitalWrite(9, LOW); // Постоянно выключено } } } Проблемы фазового управления:
Генерирует гармоники в сети (помехи)
Вызывает мигание освещения
Создаёт радиопомехи (EMI)
Решение для нагревателей: управление по полным полупериодам (Burst Firing)
Симистор (TRIAC): для двунаправленного управления
Симистор = два тиристора включённых встречно-параллельно. Проводит ток в ОБОИХ направлениях — идеален для управления нагрузкой переменного тока без выпрямления.
MT2 │ ── P ─┤ ── N ─┤── Gate (G) ── P ─┤ ── N ─┤ │ MT1 Управление по нулю (Zero-Crossing Control / Burst Firing)
Вместо фазового управления — включаем нагреватель на N полных периодов из M:
Мощность 33%: ██░░██░░██░░██░░ (1 из 3 периодов включён) Мощность 50%: ████░░░░████░░░░ (2 из 4 периодов) Мощность 75%: ██████░░██████░░ (3 из 4 периодов) Мощность 100%: ████████████████ (все периоды) Преимущества: нет гармоник, нет EMI, нет щелчков в контакторах. Недостатки: медленнее регулирование (минимальный шаг — полпериода = 10 мс).
Оптимально для: промышленные нагреватели, печи сопротивления, ИК-нагреватели.
// Burst Firing контроллер class BurstController { private: uint8_t window_size; // Размер окна в полупериодах (например, 20 = 200мс) uint8_t on_count; // Сколько периодов включено uint8_t current_period; // Счётчик текущего периода public: BurstController(uint8_t window = 20) : window_size(window), on_count(0), current_period(0) {} void setPower(float power_pct) { on_count = (uint8_t)(power_pct / 100.0f * window_size + 0.5f); on_count = constrain(on_count, 0, window_size); } // Вызвать при каждом переходе через ноль bool onZeroCross() { bool turn_on = (current_period < on_count); current_period = (current_period + 1) % window_size; return turn_on; } }; BurstController burster(20); // Окно 20 полупериодов = 200 мс void zero_cross_handler() { bool should_be_on = burster.onZeroCross(); digitalWrite(TRIAC_PIN, should_be_on ? HIGH : LOW); } Твёрдотельное реле (SSR): простое решение
SSR (Solid-State Relay) — готовый модуль с тиристором/симистором и оптической развязкой внутри. Управление: 3–32В DC сигнал (совместимо с Arduino/ПЛК), нагрузка: до 40А/480В AC.
Выбор SSR:
Параметр
Рекомендация
Ток нагрузки
Выбирать с запасом ×2 (40А SSR для 20А нагрузки)
Тип управления
DC Control (3-32V) для ПЛК, AC Control (90-280V) для PID-регулятора с выходом AC
Тип коммутации
Zero-Cross для нагревателей, Random Fire для двигателей и трансформаторов
Напряжение нагрузки
24-380В AC (проверьте соответствие!)
Охлаждение
ОБЯЗАТЕЛЬНО радиатор! 0.5°C/Вт для алюминиевого радиатора
Тепловой расчёт SSR:
def calculate_ssr_heatsink(load_current_a: float, ambient_temp_c: float = 40.0, max_case_temp_c: float = 80.0) -> dict: """ Расчёт требуемого теплового сопротивления радиатора для SSR. SSR: прямое напряжение ~1.2В (Fotek, Crydom) """ # Тепловыделение SSR vf = 1.2 # В, прямое падение на симисторе p_loss = vf * load_current_a # Вт # Тепловое сопротивление корпус-радиатор (junction-to-case): ~0.5°C/Вт rth_jc = 0.5 # °C/W (из datasheet) # Максимальная температура p-n перехода обычно 125°C t_junction_max = 125.0 # Требуемое тепловое сопротивление радиатор-воздух # T_ambient + P × (Rth_jc + Rth_heatsink) = T_case_max rth_heatsink = (max_case_temp_c - ambient_temp_c) / p_loss - rth_jc # Размер алюминиевого радиатора (грубая оценка): # R_th ≈ 50 / (площадь_см²) для вертикального расположения heatsink_area_cm2 = 50.0 / rth_heatsink if rth_heatsink > 0 else float('inf') return { 'load_current_a': load_current_a, 'power_loss_w': round(p_loss, 1), 'rth_heatsink': round(rth_heatsink, 2), 'heatsink_area_cm2': round(heatsink_area_cm2, 0), 'safe_operation': rth_heatsink > 0, } # Пример: SSR 25А нагрузки при T_окр=40°C result = calculate_ssr_heatsink(25.0) print(f"Потери: {result['power_loss_w']} Вт") print(f"Требуется радиатор: {result['heatsink_area_cm2']} см²") # Результат: 30 Вт потерь, нужен радиатор ~150 см² IGBT: для высоких частот и больших мощностей
IGBT (Insulated Gate Bipolar Transistor) — гибрид MOSFET и биполярного транзистора. Управляется напряжением (как MOSFET), но имеет низкое напряжение насыщения при больших токах (как биполярный).
Где используется:
Частотные преобразователи (инвертор моста)
ИБП и стабилизаторы
Сварочные аппараты
Индукционные нагреватели
Зарядные станции для электромобилей
Ключевые характеристики при выборе IGBT:
Vce_max — максимальное напряжение коллектор-эмиттер (выбирать ×2 от напряжения шины!) Ic_max — максимальный ток (с учётом теплового сопротивления!) Vce(sat) — напряжение насыщения (потери в открытом состоянии) Eoff/Eon — энергия переключения (потери на коммутацию, растут с частотой!) toff — время выключения (ограничивает максимальную частоту ШИМ) Расчёт потерь IGBT:
def calculate_igbt_losses(vce_sat: float, ic_rms: float, e_on_j: float, e_off_j: float, fsw_hz: float, duty: float) -> dict: """ Расчёт потерь IGBT. vce_sat: напряжение насыщения, В (из datasheet при Ic и Tj) ic_rms: действующий ток коллектора, А e_on_j: энергия включения, Дж (из datasheet) e_off_j: энергия выключения, Дж fsw_hz: частота коммутации, Гц duty: скважность ШИМ (0..1) """ # Потери проводимости (conduction losses) # P_cond = Vce_sat × Ic_avg ic_avg = ic_rms * duty # Упрощение для прямоугольного тока p_cond = vce_sat * ic_avg # Потери переключения (switching losses) # P_sw = (E_on + E_off) × fsw p_sw = (e_on_j + e_off_j) * fsw_hz # Суммарные потери p_total = p_cond + p_sw return { 'conduction_w': round(p_cond, 2), 'switching_w': round(p_sw, 2), 'total_w': round(p_total, 2), 'efficiency_pct': round((1 - p_total / (vce_sat * ic_rms + p_total)) * 100, 1), } # Пример: IGBT 1200В/50А в инверторе 400В # Частотник 11 кВт: Idc ≈ 30А, fsw=8кГц, d=0.8 losses = calculate_igbt_losses( vce_sat = 2.0, # В при 125°C ic_rms = 30.0, # А e_on_j = 0.8e-3, # 0.8 мДж e_off_j = 1.2e-3, # 1.2 мДж fsw_hz = 8000, # 8 кГц duty = 0.8 ) print(f"Потери проводимости: {losses['conduction_w']} Вт") print(f"Потери переключения: {losses['switching_w']} Вт") print(f"Итого: {losses['total_w']} Вт") # При 6 IGBT в трёхфазном мосте: ×6 = итоговые потери инвертора Снабберные цепи: защита от перенапряжений
При выключении IGBT/тиристора индуктивная нагрузка создаёт выброс напряжения: V_spike = L × dI/dt. Без защиты — мгновенная смерть транзистора.
RC-снаббер (для симистора):
Нагрузка │ [Симистор] │ ───────── ← RC снаббер параллельно симистору │ │ [R ~47 Ом] [C ~47 нФ, 630В] │ │ ───────── │ GND Расчёт RC-снаббера:
def calculate_rc_snubber(load_inductance_h: float, switch_current_a: float, supply_voltage_v: float) -> dict: """ Расчёт RC-снаббера для тиристора/симистора. Критерий: выброс напряжения ≤ 2 × Vsupply """ import math # Пиковое напряжение без снаббера # V_peak ≈ V_supply + I × sqrt(L/C_parasitic) # С снаббером ограничиваем до 2×V_supply v_max = 2 * supply_voltage_v # Ёмкость снаббера (минимальная для ограничения выброса) # C ≥ L × I² / (V_max - V_supply)² delta_v = v_max - supply_voltage_v c_min = load_inductance_h * switch_current_a**2 / delta_v**2 c_snubber = c_min * 2 # Запас × 2, нормализуем до стандартного ряда E12 # Стандартный ряд конденсаторов (нФ) e12 = [10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82] c_nf = c_snubber * 1e9 c_standard_nf = min(e12, key=lambda x: abs(x - c_nf)) # Если нет в ряду — берём следующий больший for val in sorted(e12): if val >= c_nf: c_standard_nf = val break c_actual = c_standard_nf * 1e-9 # Сопротивление снаббера # R ≈ sqrt(L/C) для критического затухания r_critical = math.sqrt(load_inductance_h / c_actual) r_snubber = r_critical # Или немного больше для надёжности # Мощность резистора # P = 0.5 × C × V² × f (для каждого переключения) # Для AC 50Гц: f = 100 (2 перехода через ноль) p_resistor = 0.5 * c_actual * supply_voltage_v**2 * 100 return { 'C_nF': c_standard_nf, 'C_voltage': f"{int(v_max * 1.5 / 100) * 100}В", # Округляем до стандарта 'R_ohm': round(r_snubber, 0), 'R_watts': round(p_resistor * 2, 1), # Запас × 2 } # Пример: управление нагревателем 5 кВт через симистор # Нагреватель = почти чисто активная нагрузка, но есть монтажная индуктивность ~10 мкГн result = calculate_rc_snubber(10e-6, 22.7, 220) print(f"Снаббер: R={result['R_ohm']} Ом/{result['R_watts']} Вт, " f"C={result['C_nF']} нФ/{result['C_voltage']}") Трёхфазное управление нагревателями
Для трёхфазных печей и нагревателей используют 3 SSR (по одному на каждую фазу) или специализированные трёхфазные тиристорные модули:
L1 ──[SSR_A]──┐ L2 ──[SSR_B]──┼── Нагреватели (треугольник или звезда) L3 ──[SSR_C]──┘ ↑ ↑ ↑ Сигналы управления с ПЛК/контроллера Управление: все три SSR получают одинаковый сигнал (одновременно вкл/выкл) → симметричная нагрузка, нет перекоса фаз Или: поочерёдное включение фаз (phase rotation) → снижает пиковый ток пуска Алгоритм ПИД для температуры печи с трёхфазным нагревателем:
class FurnaceController: """Контроллер температуры трёхфазной печи""" def __init__(self, kp=5.0, ki=0.1, kd=2.0, max_power=100.0): self.pid = PIDController(kp, ki, kd, ts=1.0, out_min=0, out_max=max_power) self.setpoint = 0.0 # Защиты self.max_temp = 1200.0 # °C максимум печи self.fault = False def control_cycle(self, temp_actual: float) -> dict: """Один цикл управления (вызывать каждую секунду)""" # Защита по превышению температуры if temp_actual > self.max_temp: self.fault = True if self.fault: return {'ssr_output': 0.0, 'fault': True, 'temp': temp_actual} # ПИД self.pid.set_setpoint(self.setpoint) power_pct = self.pid.compute(temp_actual) # Мощность → количество периодов включения (Burst Fire) # Окно 10 полупериодов = 100 мс on_periods = int(power_pct / 100 * 10 + 0.5) return { 'ssr_output': power_pct, 'on_periods': on_periods, # из 10 'setpoint': self.setpoint, 'temp_actual': temp_actual, 'error': self.setpoint - temp_actual, 'fault': False, } Тепловой расчёт: как не сжечь компоненты
Тепловая цепь аналогична электрической:
Температура ↔ Напряжение
Мощность потерь ↔ Ток
Тепловое сопротивление Rth ↔ Электрическое сопротивление
T_junction = T_ambient + P_loss × (Rth_j-c + Rth_c-hs + Rth_hs-a) Где: Rth_j-c — тепловое сопротивление кристалл→корпус (из datasheet) Rth_c-hs — корпус→радиатор (зависит от термопасты, ~0.1–0.5 °C/Вт) Rth_hs-a — радиатор→воздух (зависит от размера и обдува) def thermal_check(p_loss_w: float, t_ambient_c: float, rth_jc: float, rth_chs: float, rth_hsa: float, t_junction_max: float = 125.0) -> dict: """ Проверка теплового режима силового прибора. """ rth_total = rth_jc + rth_chs + rth_hsa t_junction = t_ambient_c + p_loss_w * rth_total t_case = t_ambient_c + p_loss_w * rth_hsa # Температура корпуса margin = t_junction_max - t_junction safe = margin > 10.0 # Запас минимум 10°C return { 'T_junction_c': round(t_junction, 1), 'T_case_c': round(t_case, 1), 'margin_c': round(margin, 1), 'safe': safe, 'warning': not safe, } # Проверка SSR 30А: result = thermal_check( p_loss_w = 1.2 * 25, # 1.2В × 25А = 30 Вт t_ambient_c = 40.0, rth_jc = 0.5, # из datasheet Fotek SSR-40DA rth_chs = 0.2, # хорошая термопаста rth_hsa = 1.5, # алюминиевый радиатор 150 см² ) print(f"Температура перехода: {result['T_junction_c']}°C") print(f"Запас: {result['margin_c']}°C — {'OK' if result['safe'] else 'ОПАСНО!'}") Типичные ошибки в силовой электронике
Нет снаббера на индуктивной нагрузке → выброс напряжения → смерть тиристора
SSR без радиатора → перегрев за несколько минут при токе > 5А
Управляющий сигнал без оптической развязки → 220В на Arduino/ПЛК = конец
Не проверена полярность тиристора → не переключается или горит сразу
Фазовое управление на трансформаторную нагрузку → насыщение сердечника
IGBT с Vce_max = Vsupply → первый же выброс убивает → минимум ×2 запас
Заключение
Силовая электроника — область, где цена ошибки высока: сгоревший IGBT, пожар, травма. Всегда работайте с полной изоляцией от сети, используйте изолирующие трансформаторы при разработке, не экономьте на снабберах и радиаторах.
Для начала: освойте управление нагревателем через SSR и ПИД-регулятор — это самая распространённая и безопасная задача. Потом — изучите теорию тиристорного управления. После этого — IGBT в H-мостах для двигателей. И только с хорошей теоретической базой — трёхфазные инверторы.
Измерительный осциллограф с изолированными щупами и клещи-амперметр — ваши обязательные инструменты в этой области. Без возможности видеть что происходит на осциллографе — работать в силовой электронике вслепую.
Почему RS-485, а не что-то современное
Каждый год появляются новые промышленные протоколы: EtherCAT, PROFINET, IO-Link, TSN. Но RS-485 не умирает. По данным IHS Markit, ежегодно продаётся более 1 миллиарда чипов RS-485. Новые установки продолжают использовать этот интерфейс.
Причины живучести просты:
Дешевизна: кабель — витая пара $0.1/м, трансивер MAX485 — $0.3
Надёжность: дифференциальный сигнал устойчив к помехам, работает на расстояниях до 1200 м
Простота: понять и реализовать RS-485 можно за один день
Совместимость: поддерживается абсолютно всеми промышленными устройствами
Modbus RTU, BACnet MS/TP, DMX512, DALI — всё это работает поверх RS-485. Если вы занимаетесь промышленной автоматизацией, знание RS-485 обязательно.
Сравнение: RS-232 vs RS-485
Параметр
RS-232
RS-485
Тип сигнала
Однополярный, ±3–15В
Дифференциальный, ±200мВ–5В
Количество устройств
1:1 (точка-точка)
1:32 без репитеров (до 247 с)
Максимальное расстояние
15 м
1200 м
Скорость
До 115 200 бод (практически)
До 10 Мбит/с (при короткой линии)
Устойчивость к помехам
Низкая
Высокая
Дуплекс
Полный (отдельные TX/RX)
Полу (одна пара) или полный (2 пары)
Применение
Отладка, локальные устройства
Промышленные сети, длинные линии
Физический уровень: как работает дифференциальный сигнал
RS-485 использует дифференциальную пару проводников A и B:
Состояние MARK (логическая 1, рецессивное): A > B: разность (A-B) = +200мВ...+5В Состояние SPACE (логическая 0, доминантное): B > A: разность (B-A) = +200мВ...+5В, то есть (A-B) = -200мВ...-5В Типичное напряжение при передаче: A ≈ +3.5В, B ≈ -3.5В → разность = +7В (гарантированная "1") A ≈ -3.5В, B ≈ +3.5В → разность = -7В (гарантированная "0") Устойчивость к синфазным помехам: Помеха +5В добавляется на ОБА провода: A = +3.5 + 5 = +8.5В, B = -3.5 + 5 = +1.5В Разность = +8.5 - 1.5 = +7В — сигнал не изменился! Пороги приёмника: если разность (A-B) > +200мВ — принимает "1"; если (A-B) < -200мВ — принимает "0". Диапазон ±200мВ — мёртвая зона (неопределённость).
Выбор трансивера RS-485
Бюджетные (для начала):
MAX485 / MAX485E (Maxim)
Самый популярный, $0.3–0.5
Полудуплекс, 2.5 Мбит/с
Нет защиты от ESD (добавьте TVS-диоды!)
Нет защиты от перегрева
Питание 5В
SP3485 (Sipex/Exar)
Клон MAX485, питание 3.3В
Совместимость с STM32, ESP32 напрямую (5В-tolerant входы)
Профессиональные (для промышленности):
MAX3485 / MAX3488
Расширенный диапазон ESD: ±15 кВ (HBM)
Работает от 3.3В
SN65HVD1780 (Texas Instruments)
Встроенная защита от отказа шины (failsafe)
ESD: ±16 кВ IEC 61000-4-2
Для жёстких промышленных условий
ADM2587E (Analog Devices)
Встроенная гальваническая изоляция 2500 VRMS
Изолированный DC-DC для питания изолированной стороны
Для применений с разным заземлением узлов
Схема подключения: правильно и неправильно
Минимальная схема (Arduino + MAX485):
Arduino MAX485 RS-485 шина TX ─────────── DI RX ─────────── RO D2 ────┬────── DE A ──── Шина A └────── RE_ B ──── Шина B GND ─────────── GND GND ── Общий провод (обязательно!) 5V ──────────── Vcc Резисторы на шине: A ──[120 Ом]── B ← Терминатор на каждом конце шины Pullup/Pulldown для определённого состояния в паузах: +5В ──[560 Ом]── A ← Pull-up B ──[560 Ом]── GND ← Pull-down Ключевые правила:
✅ ПРАВИЛЬНО: [Устройство A]──────[Устройство B]──────[Устройство C] [Term 120Ом] [Term 120Ом] Строго линейная шина, терминаторы только на концах
❌ НЕПРАВИЛЬНО — "звезда": [Устройство A] │ [Уст.B]──[Hub]──[Уст.C] │ [Устройство D] Отражения на каждом разветвлении разрушат сигнал!
❌ НЕПРАВИЛЬНО — терминаторы не там: [Term]──[Уст.A]──[Уст.B]──[Term]──[Уст.C] Терминатор посередине создаёт проблемы!
Допустимые ответвления (stub):
Короткие отводы от основной шины допустимы при условии:
Длина stub < λ/10, где λ — длина волны на рабочей скорости
При 9600 бод: λ ≈ 12 км → stub до 1200 м (практически неограничен)
При 115200 бод: stub не более 1 м
При 1 Мбит/с: stub не более 15 см!
Управление направлением передачи
RS-485 в полудуплексном режиме требует переключения между передачей и приёмом через сигнал DE/RE:
// Arduino: управление направлением через GPIO #define RS485_DE_RE_PIN 2 #define RS485_BAUDRATE 9600 void rs485_init() { Serial.begin(RS485_BAUDRATE); pinMode(RS485_DE_RE_PIN, OUTPUT); rs485_receive_mode(); // По умолчанию — приём } void rs485_receive_mode() { digitalWrite(RS485_DE_RE_PIN, LOW); // DE=0, RE=0 → приём } void rs485_transmit_mode() { digitalWrite(RS485_DE_RE_PIN, HIGH); // DE=1, RE=1 → передача } void rs485_send(uint8_t *data, uint8_t len) { rs485_transmit_mode(); Serial.write(data, len); Serial.flush(); // ЖДЁМ пока все байты уйдут в UART TX буфер! // После flush() данные ещё в UART, нужно дождаться физической передачи // Расчёт времени: N_байт × 10_бит / baudrate uint32_t delay_us = (uint32_t)len * 10 * 1000000UL / RS485_BAUDRATE + 100; delayMicroseconds(delay_us); rs485_receive_mode(); } Аппаратное управление DE/RE (лучше!):
На STM32 USART имеет аппаратный сигнал DE для RS-485. Переключение происходит автоматически — с точностью до такта, без программных задержек:
// STM32 HAL: аппаратное управление DE через USART // В CubeMX: USART → Mode = Asynchronous, Hardware Flow Control = RS-485 Driver Enable // CubeMX настроит: // huart2.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_DE_INIT; // huart2.AdvancedInit.DEPolarity = UART_DE_POLARITY_HIGH; // huart2.AdvancedInit.DEAssertionTime = 16; // тактов предвключения // huart2.AdvancedInit.DEDeassertionTime = 16; // тактов послевыключения // После этого просто передаём — DE управляется автоматически! HAL_UART_Transmit(&huart2, data, len, 100); // STM32 сам поднял DE перед передачей и снял после! Расчёт нагрузки на шину
RS-485 трансивер создаёт нагрузку на шину. Стандарт RS-485 определяет "единицу нагрузки" (Unit Load, UL) = 12 кОм.
Драйвер должен обеспечить минимум 32 UL. Это значит: максимум 32 "классических" устройства на шине.
Современные трансиверы с низким потреблением имеют 1/8 UL или 1/4 UL:
Тип трансивера
Нагрузка
Устройств на шине
Стандартный (MAX485)
1 UL
32
1/2 UL (MAX3430)
0.5 UL
64
1/4 UL (MAX3471)
0.25 UL
128
1/8 UL (MAX3491)
0.125 UL
256
Также нагрузку создают терминирующие резисторы:
2 × 120 Ом = 60 Ом = 200 UL (!) — это доминирующая нагрузка
Учитывайте это при расчёте суммарной нагрузки
Кабель: выбор и прокладка
Требования к кабелю RS-485:
Обязательно:
Витая пара (не просто два провода!)
Волновое сопротивление 120 Ом (терминируется парными резисторами 120 Ом)
Рекомендуемые типы кабелей:
КВВГЭ 1×2×0.75 — отечественный, экранированная витая пара
Belden 9842 — американский стандарт, 120 Ом, двойной экран
LiYCY 2×0.5 мм² — гибкий, для подвижных установок
Cat5e / Cat6 — работает! (120 Ом, но без промышленной изоляции)
Сечение проводника:
Падение напряжения на кабеле: ΔU = 2 × R_кабеля × I_нагрузка R = ρ × L / S = 0.0175 (Ом·мм²/м) × 1000 м / 0.5 мм² = 35 Ом При токе утечки 100 мА: ΔU = 2 × 35 × 0.1 = 7В — это уже критично! Для длинных линий выбирайте кабель 1.0 мм² и более. Экранирование:
Правила заземления экрана: ✅ Заземлять в ОДНОЙ точке — предотвращает контурные токи Обычно: на стороне мастера/ПЛК
❌ Заземлять с ОБОИХ концов — контурный ток протекает по экрану! При разных потенциалах земли создаёт синфазные помехи. Исключение: при частотах > 100 кГц экран заземляют с обоих концов (через конденсатор 10 нФ с одной стороны).
Практика: полный пример Modbus RTU на Python
import serial import struct import time from typing import Optional class RS485Master: """ Мастер RS-485 с ручным управлением DE/RE через GPIO (для Raspberry Pi). Или с автоматическим через RTS (для USB-RS485 адаптеров). """ def __init__(self, port: str, baudrate: int = 9600, use_rts: bool = True, rts_level: bool = True): """ port: '/dev/ttyUSB0', 'COM3' и т.д. use_rts: использовать RTS для управления DE/RE (USB-адаптеры) rts_level: уровень RTS при передаче (True = HIGH) """ self.ser = serial.Serial( port = port, baudrate = baudrate, bytesize = serial.EIGHTBITS, parity = serial.PARITY_NONE, stopbits = serial.STOPBITS_ONE, timeout = 0.1 ) if use_rts: self.ser.rts = not rts_level # Начальное состояние — приём self.use_rts = use_rts self.rts_level = rts_level # Время передачи одного символа (для задержки после отправки) self.char_time = 10.0 / baudrate # 10 бит на символ def _tx_enable(self): if self.use_rts: self.ser.rts = self.rts_level time.sleep(0.0001) # 100 мкс предвключение def _rx_enable(self): if self.use_rts: # Ждём физической передачи последнего байта time.sleep(self.char_time) self.ser.rts = not self.rts_level def _crc16(self, data: bytes) -> int: crc = 0xFFFF for byte in data: crc ^= byte for _ in range(8): crc = (crc >> 1) ^ 0xA001 if crc & 1 else crc >> 1 return crc def send_raw(self, data: bytes): """Отправка сырых данных""" self.ser.reset_input_buffer() # Очищаем входной буфер перед отправкой self._tx_enable() self.ser.write(data) self.ser.flush() self._rx_enable() def recv_raw(self, expected_len: int, timeout: float = 0.5) -> Optional[bytes]: """Приём данных с таймаутом""" deadline = time.time() + timeout buf = b'' while time.time() < deadline: chunk = self.ser.read(expected_len - len(buf)) buf += chunk if len(buf) >= expected_len: break time.sleep(0.001) return buf if len(buf) == expected_len else None def modbus_read_registers(self, slave: int, func: int, start_addr: int, count: int) -> Optional[list]: """ Чтение Holding (FC=3) или Input (FC=4) регистров. Возвращает список значений или None при ошибке. """ # Формируем запрос request = struct.pack('>BBHH', slave, func, start_addr, count) crc = self._crc16(request) request += struct.pack('<H', crc) # CRC little-endian! self.send_raw(request) # Ожидаемый размер ответа: addr(1)+fc(1)+byte_count(1)+data(count×2)+crc(2) expected = 5 + count * 2 response = self.recv_raw(expected) if response is None: return None # Таймаут # Проверка CRC recv_crc = struct.unpack('<H', response[-2:])[0] calc_crc = self._crc16(response[:-2]) if recv_crc != calc_crc: return None # CRC ошибка # Проверка Exception if response[1] & 0x80: exc_code = response[2] print(f"Modbus Exception: slave={slave}, code={exc_code}") return None # Распаковываем данные byte_count = response[2] values = list(struct.unpack(f'>{count}H', response[3:3+byte_count])) return values def modbus_write_register(self, slave: int, addr: int, value: int) -> bool: """Запись одного Holding регистра (FC=6)""" request = struct.pack('>BBHH', slave, 6, addr, value) crc = self._crc16(request) request += struct.pack('<H', crc) self.send_raw(request) # Ответ = эхо запроса (8 байт) response = self.recv_raw(8) if response is None: return False recv_crc = struct.unpack('<H', response[-2:])[0] return recv_crc == self._crc16(response[:-2]) def close(self): self.ser.close() # ===== ПРИМЕР ИСПОЛЬЗОВАНИЯ ===== def demo_poll_vfd(): """Опрос частотника по Modbus RTU через RS-485""" master = RS485Master('/dev/ttyUSB0', baudrate=9600, use_rts=True) try: print("Опрос частотника (адрес 1)...") while True: # Читаем 6 Input регистров: статус, частота, ток, напряжение, мощность, fault regs = master.modbus_read_registers(slave=1, func=4, start_addr=0, count=6) if regs is None: print("Нет ответа от устройства") else: status = regs[0] freq_hz = regs[1] / 100.0 curr_a = regs[2] / 10.0 volts = regs[3] power_kw = regs[4] / 10.0 fault = regs[5] running = bool(status & 0x0001) faulted = bool(status & 0x0008) print(f"{'▶
' if running else '⏹'} " f"f={freq_hz:.1f}Гц " f"I={curr_a:.1f}А " f"U={volts}В " f"P={power_kw:.1f}кВт " f"{'🔴АВАРИЯ' if faulted else ''}") if faulted: print(f"Код аварии: {fault}") time.sleep(1.0) except KeyboardInterrupt: print("Остановлено") finally: master.close() demo_poll_vfd()
Диагностика: осциллограф и мультиметр
Измерения мультиметром:
Линия A-B без сигнала (все устройства молчат): Должно быть: A > B на 200мВ+ (если есть pull-up/down) Плохо: A = B (неопределённое состояние — нужны резисторы смещения) Во время передачи: Осциллограф: чёткие уровни ±3..4В, без выбросов Плохо: размытые фронты → слишком длинная линия или нет терминаторов Плохо: выбросы >±7В → нет снаббера или плохое заземление Измерение дифференциального сигнала: Щуп A → канал 1, Щуп B → канал 2 Включить Math: CH1 - CH2 Должен быть чёткий прямоугольник ±(3..5)В Типичные осциллограммы проблем:
Нет терминаторов:
┌──────┐ │ │ ← Нормальный фронт │ │╲ ← Отражение (заброс) ────┘ └─╲────── └── ← Повторное отражение Слишком длинный stub:
┌──────┐ │ ╲___/ ← Паразитное колебание после фронта ────┘ ──── Хорошая линия:
┌──────────┐ ────┘ └──── ← Чёткие фронты без выбросов Гальваническая развязка: когда обязательна
В промышленных установках "земля" в разных точках может иметь разный потенциал — десятки и даже сотни вольт. Без развязки:
Контурный ток по GND-проводу шины RS-485 разрушает трансиверы
Помехи от силового оборудования проникают в логику
Один неисправный узел выводит из строя всю сеть
Когда нужна обязательно:
Устройства питаются от разных источников
Расстояние между устройствами > 50 м
Рядом с шиной есть мощные электродвигатели или сварочное оборудование
Разные здания или разные распределительные щиты
Варианты реализации:
Вариант 1: Изолированный трансивер (ADM2587E, ISO3082) UART ──[Изолированный трансивер]── RS-485 шина Встроенная изоляция 2500 VRMS, нет внешних компонентов Вариант 2: Оптопара + отдельный трансивер UART_TX ──[HCPL2630]── MAX485 ── RS-485 шина UART_RX ──[HCPL2630]──┘ Дешевле, но нужен изолированный DC-DC конвертер питания Вариант 3: Цифровой изолятор + трансивер UART ──[ISO7720]── MAX485 ── RS-485 шина ISO7720: 5 кВ изоляция, 100 Мбит/с, без светодиодов (долговечнее оптопар) Число устройств больше 32: репитеры и конвертеры
Если нужно более 32 устройств или протяжённость линии превышает допустимую:
Репитер RS-485: [Сегмент 1: 32 уст., 600 м]──[Репитер]──[Сегмент 2: 32 уст., 600 м] Репитер переусиливает и переформирует сигнал. Каждый сегмент — отдельная нагрузка. Популярные репитеры: - ADAM-4510 (Advantech): изолированный, DIN-рейка - Moxa MB-9000: с диагностикой - Homemade: MAX487 + MAX487 с DE/RE управлением Защита от грозовых разрядов и ESD
При длинных линиях между зданиями — молниезащита обязательна:
Схема защиты RS-485 линии: RS-485 Шина ──[Предохранитель]──[GDT или MOV]──[TVS-диод]──[Трансивер] A P6KE6.8CA Уровни защиты: 1. GDT (газоразрядник) или MOV: ограничивают до 100..500В за наносекунды 2. TVS-диод P6KE6.8CA: ограничивает до ±6.8В, рассеивает 600 Вт импульсно 3. Последовательный резистор 10..22 Ом: ограничивает ток через TVS Готовые модули молниезащиты RS-485: - MTL5000: промышленный барьер - Phoenix Contact TRABTECH: DIN-рейка - УЗИП-485 (отечественный): Microsemi/аналоги Частые вопросы и ответы
Q: Можно ли использовать обычный кабель UTP Cat5e вместо специального? A: Можно, и это работает на практике. Cat5e имеет волновое сопротивление 100 Ом (термinator нужен 100 Ом), паразитные ёмкости немного хуже. До 300м/115200 бод — без проблем. Но в промышленной среде с помехами — лучше экранированный кабель.
Q: Нужен ли третий провод GND? A: Для корректной работы трансивера входная синфазная помеха не должна выходить за пределы -7В...+12В (Vcm). При длинных линиях и разных заземлениях это нарушается. GND-провод удерживает синфазное напряжение в пределах допустимого. Включайте GND во все промышленные установки.
Q: У устройства нет RS-485, только UART. Как подключить? A: Добавить внешний трансивер MAX485/SP3485 + резистор 300 Ом на DE/RE от GPIO.
Q: Что делать если устройства разных производителей не видят друг друга? A: Проверить: 1) Скорость/parity/stopbits совпадают. 2) Полярность A/B (иногда производители маркируют наоборот). 3) Адреса устройств уникальны. 4) Нет конфликта адресов.
Заключение
RS-485 — это не устаревший протокол, а надёжный, проверенный инструмент для промышленных приложений. Правильная линейная топология с терминаторами, экранированная витая пара, правильное управление DE/RE и гальваническая развязка там, где нужно — всё это обеспечит годы надёжной работы.
Вложите время в понимание физического уровня: осциллограф + хорошая книга по физике передачи сигналов. Большинство проблем RS-485 решаются на физическом уровне, а не в программе.
Зачем Docker: "работает на моей машине"
История, знакомая каждому разработчику. Приложение работает на вашем ноутбуке. Выкладываете на сервер — падает. Отличия: версия Python 3.9 vs 3.11, разные системные библиотеки, другая переменная PATH, конфликт зависимостей с другим приложением.
Docker решает эту проблему радикально: упаковывает приложение вместе со всем окружением — операционной системой, библиотеками, конфигурацией. Контейнер запускается одинаково везде: на ноутбуке разработчика, в CI/CD, на production-сервере, в облаке.
Дополнительные бонусы:
Изоляция: одно приложение не мешает другому
Воспроизводимость: одинаковая среда у всей команды
Быстрое развёртывание: docker pull + docker run вместо часа установки
Масштабирование: запустить 10 экземпляров так же легко, как 1
Чистота: удалить контейнер = никаких следов на хосте
Основные концепции
Image (образ): Слоёная файловая система со всем необходимым. Неизменяемый шаблон. Хранится в Registry (Docker Hub, GitHub Container Registry, ваш собственный).
Container (контейнер): Запущенный экземпляр образа. Изолированный процесс с собственной файловой системой, сетью, PID-пространством. Контейнеры ephemeral — данные исчезают при удалении (если нет Volume).
Volume (том): Постоянное хранилище данных, переживает удаление контейнера.
Network (сеть): Изолированная виртуальная сеть. Контейнеры в одной сети видят друг друга по имени.
Dockerfile: Инструкции для сборки образа. Каждая инструкция — новый слой.
Registry: Хранилище образов. Docker Hub — публичный. Можно развернуть свой (Harbor, Nexus).
Dockerfile: пишем правильно
Базовый пример (Python приложение):
# Начинаем с официального образа Python # ВАЖНО: всегда указывайте точную версию, не :latest! FROM python:3.11-slim # Метаданные LABEL maintainer="your@email.com" LABEL version="1.0" LABEL description="Industrial IoT Gateway" # Устанавливаем рабочую директорию WORKDIR /app # Копируем ТОЛЬКО файлы зависимостей первыми! # Слои кешируются — если requirements.txt не изменился, # pip install не запустится при следующей сборке COPY requirements.txt . # Устанавливаем зависимости RUN pip install --no-cache-dir -r requirements.txt # Копируем исходный код (изменяется чаще — поэтому последним) COPY src/ ./src/ COPY config/ ./config/ # Создаём непривилегированного пользователя (безопасность!) RUN groupadd -r appuser && useradd -r -g appuser appuser RUN chown -R appuser:appuser /app USER appuser # Переменные окружения ENV PYTHONUNBUFFERED=1 \ PYTHONDONTWRITEBYTECODE=1 \ LOG_LEVEL=INFO # Открываем порт (документация, не публикует сам по себе) EXPOSE 8080 # Healthcheck: Docker проверяет живость контейнера HEALTHCHECK --interval=30s --timeout=10s --start-period=15s --retries=3 \ CMD curl -f http://localhost:8080/health || exit 1 # Команда запуска CMD ["python", "-m", "uvicorn", "src.main:app", "--host", "0.0.0.0", "--port", "8080"] Многоэтапная сборка (Multi-stage build):
Критически важна для production. Финальный образ не содержит инструментов сборки (gcc, make, pip), что уменьшает размер и поверхность атаки:
# ===== ЭТАП 1: Сборка ===== FROM python:3.11 AS builder WORKDIR /build # Устанавливаем зависимости для сборки RUN apt-get update && apt-get install -y --no-install-recommends \ gcc \ libffi-dev \ && rm -rf /var/lib/apt/lists/* COPY requirements.txt . # Устанавливаем в отдельную директорию RUN pip install --no-cache-dir --prefix=/install -r requirements.txt # ===== ЭТАП 2: Production образ ===== FROM python:3.11-slim AS production # Копируем только установленные пакеты из builder COPY --from=builder /install /usr/local WORKDIR /app # Только runtime зависимости ОС RUN apt-get update && apt-get install -y --no-install-recommends \ curl \ && rm -rf /var/lib/apt/lists/* \ && apt-get clean # Безопасность RUN groupadd -r app && useradd -r -g app -d /app -s /sbin/nologin app COPY --chown=app:app src/ ./src/ USER app ENV PYTHONUNBUFFERED=1 HEALTHCHECK --interval=30s --timeout=5s CMD curl -f http://localhost:8080/health CMD ["python", "src/main.py"] # Результат: образ ~180MB вместо ~900MB! .dockerignore — что НЕ копировать в образ:
# .dockerignore **/__pycache__ **/*.pyc **/*.pyo .git .gitignore .venv venv *.env .env.* tests/ docs/ *.md .github/ node_modules/ dist/ *.log .DS_Store # Секреты — никогда в образ! *.key *.pem *secret* config.local.* Docker Compose: многосервисные приложения
Docker Compose — инструмент для запуска нескольких связанных контейнеров.
Полный пример: IoT-платформа
# docker-compose.yml version: '3.9' # Общие настройки через YAML anchors (DRY) x-common-env: &common-env TZ: Europe/Moscow LOG_LEVEL: ${LOG_LEVEL:-INFO} x-restart-policy: &restart-policy restart: unless-stopped services: # ===== MQTT БРОКЕР ===== mosquitto: image: eclipse-mosquitto:2.0.18 <<: *restart-policy volumes: - ./mosquitto/config:/mosquitto/config:ro - mosquitto_data:/mosquitto/data - mosquitto_logs:/mosquitto/log ports: - "1883:1883" # MQTT - "9001:9001" # WebSocket networks: - iot_network healthcheck: test: ["CMD", "mosquitto_sub", "-t", "$$SYS/#", "-C", "1", "-i", "healthcheck"] interval: 30s timeout: 10s retries: 3 # ===== БАЗА ДАННЫХ ВРЕМЕННЫХ РЯДОВ ===== influxdb: image: influxdb:2.7 <<: *restart-policy environment: <<: *common-env DOCKER_INFLUXDB_INIT_MODE: setup DOCKER_INFLUXDB_INIT_USERNAME: ${INFLUX_USER:-admin} DOCKER_INFLUXDB_INIT_PASSWORD: ${INFLUX_PASSWORD:?INFLUX_PASSWORD required} DOCKER_INFLUXDB_INIT_ORG: factory DOCKER_INFLUXDB_INIT_BUCKET: telemetry DOCKER_INFLUXDB_INIT_RETENTION: 30d DOCKER_INFLUXDB_INIT_ADMIN_TOKEN: ${INFLUX_TOKEN:?INFLUX_TOKEN required} volumes: - influxdb_data:/var/lib/influxdb2 - influxdb_config:/etc/influxdb2 ports: - "8086:8086" networks: - iot_network - monitoring_network healthcheck: test: ["CMD", "curl", "-f", "http://localhost:8086/health"] interval: 30s timeout: 10s retries: 5 start_period: 30s # ===== GRAFANA ===== grafana: image: grafana/grafana:10.3.1 <<: *restart-policy depends_on: influxdb: condition: service_healthy environment: <<: *common-env GF_SECURITY_ADMIN_USER: ${GF_ADMIN_USER:-admin} GF_SECURITY_ADMIN_PASSWORD: ${GF_ADMIN_PASSWORD:?required} GF_SERVER_ROOT_URL: http://localhost:3000 GF_SMTP_ENABLED: "true" GF_SMTP_HOST: ${SMTP_HOST:-localhost:25} volumes: - grafana_data:/var/lib/grafana - ./grafana/provisioning:/etc/grafana/provisioning:ro - ./grafana/dashboards:/var/lib/grafana/dashboards:ro ports: - "3000:3000" networks: - monitoring_network user: "472" # grafana user # ===== IOT ШЛЮЗ (наш сервис) ===== gateway: build: context: . dockerfile: Dockerfile target: production args: BUILD_DATE: ${BUILD_DATE:-unknown} GIT_COMMIT: ${GIT_COMMIT:-unknown} <<: *restart-policy depends_on: mosquitto: condition: service_healthy influxdb: condition: service_healthy environment: <<: *common-env MQTT_HOST: mosquitto # Имя сервиса = DNS-имя внутри сети! MQTT_PORT: 1883 INFLUX_URL: http://influxdb:8086 INFLUX_TOKEN: ${INFLUX_TOKEN} INFLUX_ORG: factory INFLUX_BUCKET: telemetry MODBUS_PORT: /dev/ttyUSB0 # Реальный порт с хоста volumes: - ./config:/app/config:ro - gateway_logs:/app/logs devices: - "/dev/ttyUSB0:/dev/ttyUSB0" # Проброс USB-устройства ports: - "8080:8080" networks: - iot_network - monitoring_network deploy: resources: limits: cpus: '1.0' memory: 512M reservations: cpus: '0.25' memory: 128M # ===== NGINX: реверс-прокси ===== nginx: image: nginx:1.25-alpine <<: *restart-policy depends_on: - grafana - gateway volumes: - ./nginx/nginx.conf:/etc/nginx/nginx.conf:ro - ./nginx/ssl:/etc/nginx/ssl:ro # TLS сертификаты ports: - "80:80" - "443:443" networks: - monitoring_network # ===== ТОМА ===== volumes: mosquitto_data: mosquitto_logs: influxdb_data: influxdb_config: grafana_data: gateway_logs: # ===== СЕТИ ===== networks: iot_network: # Для IoT-компонентов driver: bridge monitoring_network: # Для мониторинга и UI driver: bridge .env файл для Compose:
# .env — НЕ коммитить в git! INFLUX_USER=admin INFLUX_PASSWORD=super_secret_influx_pass INFLUX_TOKEN=my-super-secret-token-change-this GF_ADMIN_USER=admin GF_ADMIN_PASSWORD=super_secret_grafana_pass LOG_LEVEL=INFO BUILD_DATE=2024-03-15 GIT_COMMIT=abc123 Docker: ключевые команды
# ===== ОБРАЗЫ ===== docker build -t myapp:1.0 . # Собрать образ docker build --no-cache -t myapp:1.0 . # Без кеша docker images # Список образов docker rmi myapp:1.0 # Удалить образ docker image prune # Удалить неиспользуемые # История слоёв (анализ размера): docker history myapp:1.0 # ===== КОНТЕЙНЕРЫ ===== docker run -d \ --name gateway \ -p 8080:8080 \ -e MQTT_HOST=192.168.1.100 \ -v $(pwd)/config:/app/config:ro \ --restart unless-stopped \ myapp:1.0 docker ps # Запущенные контейнеры docker ps -a # Все (включая остановленные) docker logs gateway -f # Логи в реальном времени docker logs gateway --tail 100 # Последние 100 строк docker exec -it gateway bash # Войти внутрь контейнера docker stop gateway # Остановить docker start gateway # Запустить docker restart gateway # Перезапустить docker rm gateway # Удалить (сначала stop) docker stats # Потребление ресурсов # ===== COMPOSE ===== docker compose up -d # Запустить все сервисы docker compose up -d gateway # Запустить только gateway docker compose down # Остановить и удалить контейнеры docker compose down -v # + удалить тома (ОСТОРОЖНО!) docker compose logs -f # Логи всех сервисов docker compose logs -f gateway # Логи конкретного сервиса docker compose ps # Статус сервисов docker compose pull # Обновить образы docker compose build --no-cache # Пересобрать docker compose restart gateway # Перезапустить сервис docker compose exec gateway bash # Войти в контейнер # ===== REGISTRY ===== docker tag myapp:1.0 ghcr.io/myorg/myapp:1.0 docker push ghcr.io/myorg/myapp:1.0 docker pull ghcr.io/myorg/myapp:1.0 # ===== ОЧИСТКА ===== docker system prune -a # Удалить ВСЁ неиспользуемое docker volume prune # Удалить неиспользуемые тома Volumes и persistence: не теряем данные
# Типы монтирования: services: app: volumes: # 1. Named Volume (рекомендуется для данных БД) - db_data:/var/lib/postgresql/data # 2. Bind Mount (для конфигов и разработки) - ./config:/app/config:ro # :ro = read-only - ./src:/app/src # Для hot-reload при разработке # 3. tmpfs (только в RAM, для временных данных) - type: tmpfs target: /tmp tmpfs: size: 100M volumes: db_data: driver: local # Для production: внешние тома # external: true # name: prod_db_data Backup томов:
# Резервная копия тома influxdb_data docker run --rm \ -v influxdb_data:/source:ro \ -v $(pwd)/backups:/backup \ alpine:3 \ tar czf /backup/influxdb_$(date +%Y%m%d).tar.gz -C /source . # Восстановление docker run --rm \ -v influxdb_data:/target \ -v $(pwd)/backups:/backup:ro \ alpine:3 \ tar xzf /backup/influxdb_20240315.tar.gz -C /target Оптимизация размера образа
# ❌ ПЛОХО: большой образ FROM ubuntu:22.04 RUN apt-get update RUN apt-get install -y python3 RUN apt-get install -y python3-pip RUN pip3 install flask COPY app.py . CMD ["python3", "app.py"] # Размер: ~480 МБ, 5 лишних слоёв #
✅ ХОРОШО: оптимизированный образ FROM python:3.11-slim RUN pip install --no-cache-dir flask COPY app.py . CMD ["python", "app.py"] # Размер: ~85 МБ, чистая сборка #
✅ ЕЩЁ ЛУЧШЕ: alpine (минимальный дистрибутив) FROM python:3.11-alpine # Некоторые C-расширения нужно собирать RUN apk add --no-cache gcc musl-dev && \ pip install --no-cache-dir flask && \ apk del gcc musl-dev COPY app.py . CMD ["python", "app.py"] # Размер: ~45 МБ
Правило минимума слоёв для apt/apk:
# Объединяйте RUN команды в одну для минимизации слоёв RUN apt-get update && \ apt-get install -y --no-install-recommends \ curl \ libpq5 \ && rm -rf /var/lib/apt/lists/* \ && apt-get clean # ОДИН слой вместо нескольких, и сразу очистка кеша Безопасность Docker
1. Никогда не запускать от root:
# Создаём непривилегированного пользователя RUN addgroup -S appgroup && adduser -S appuser -G appgroup USER appuser 2. Read-only файловая система:
services: app: read_only: true # Файловая система только для чтения tmpfs: - /tmp # Разрешаем запись только в tmpfs - /var/run 3. Ограничение capabilities:
services: app: cap_drop: - ALL # Убираем ВСЕ capabilities cap_add: - NET_BIND_SERVICE # Добавляем только необходимые 4. Сканирование образов на уязвимости:
# Trivy — бесплатный сканер (Aqua Security) docker run --rm aquasec/trivy image myapp:1.0 # Или встроенный Docker Scout docker scout cves myapp:1.0 5. Secrets — не в переменных окружения production:
# docker-compose.yml с Docker secrets services: app: secrets: - db_password - api_key environment: DB_PASSWORD_FILE: /run/secrets/db_password # Читаем из файла! secrets: db_password: file: ./secrets/db_password.txt # или external: true для Swarm/K8s Healthcheck и зависимости между сервисами
services: postgres: image: postgres:15 healthcheck: test: ["CMD-SHELL", "pg_isready -U ${POSTGRES_USER}"] interval: 10s timeout: 5s retries: 5 start_period: 30s # Даём время на инициализацию app: depends_on: postgres: condition: service_healthy # Ждём пока postgres healthy! redis: condition: service_healthy Entrypoint-скрипт для ожидания зависимостей:
#!/bin/sh # entrypoint.sh set -e echo "Ожидание готовности базы данных..." until nc -z -w5 ${DB_HOST} ${DB_PORT}; do echo "База данных недоступна, ждём..." sleep 2 done echo "База данных готова!" # Запуск миграций python manage.py migrate --no-input # Запуск приложения exec "$@" COPY entrypoint.sh /entrypoint.sh RUN chmod +x /entrypoint.sh ENTRYPOINT ["/entrypoint.sh"] CMD ["gunicorn", "app:application"] Docker в CI/CD (GitHub Actions)
# .github/workflows/docker.yml name: Build and Deploy on: push: tags: ['v*.*.*'] jobs: build-push: runs-on: ubuntu-latest permissions: contents: read packages: write steps: - uses: actions/checkout@v4 - name: Set up Docker Buildx uses: docker/setup-buildx-action@v3 - name: Login to GitHub Container Registry uses: docker/login-action@v3 with: registry: ghcr.io username: ${{ github.actor }} password: ${{ secrets.GITHUB_TOKEN }} - name: Build and push uses: docker/build-push-action@v5 with: context: . platforms: linux/amd64,linux/arm64 # Multi-arch! push: true tags: | ghcr.io/${{ github.repository }}:${{ github.ref_name }} ghcr.io/${{ github.repository }}:latest cache-from: type=gha cache-to: type=gha,mode=max build-args: | GIT_COMMIT=${{ github.sha }} BUILD_DATE=${{ github.event.head_commit.timestamp }} deploy: needs: build-push runs-on: ubuntu-latest environment: production steps: - name: Deploy to server uses: appleboy/ssh-action@v1 with: host: ${{ secrets.SERVER_HOST }} username: deploy key: ${{ secrets.SERVER_SSH_KEY }} script: | cd /opt/iot-platform # Обновляем образ docker compose pull gateway # Обновляем с нулевым downtime docker compose up -d --no-deps gateway # Ждём healthcheck sleep 15 docker compose ps gateway | grep -q "healthy" || exit 1 echo "Деплой успешен!" Заключение: когда Docker, когда нет
Используйте Docker:
Приложения с множеством зависимостей
Многосервисные приложения (backend + БД + брокер + мониторинг)
CI/CD с гарантированной воспроизводимостью
Несколько приложений на одном сервере
Нужна возможность быстрого масштабирования
Не обязательно Docker:
Простые скрипты без зависимостей
Приложения с прямым доступом к оборудованию (хотя --device помогает)
Жёсткое реальное время (latency контейнера ~1 мкс, но это не ноль)
Команда незнакома с Docker — сначала обучение, потом внедрение
Docker — это не серебряная пуля, но инвестиция в него окупается быстро. Начните с docker-compose.yml для локальной разработки — уже это даст ощутимый результат: одна команда docker compose up поднимает весь стек вместо часа настройки.
ESP32: почему он стал стандартом IoT
ESP32 от Espressif Systems вышел в 2016 году и быстро стал самым популярным Wi-Fi/BT чипом для IoT. Причины:
240 МГц Xtensa LX6 (два ядра!) — серьёзная вычислительная мощь
Wi-Fi 802.11 b/g/n + Bluetooth 4.2/BLE — встроено в один чип
520 КБ SRAM + внешняя Flash — достаточно для реальных приложений
Богатая периферия: 18 каналов ADC, 2 DAC, 3 UART, 2 SPI, 2 I2C, I2S, CAN, Touch, Hall
Цена $2–5 (модуль ESP32-WROOM-32)
FreeRTOS в основе SDK — готовая RTOS "из коробки"
Семейство ESP32 сегодня:
ESP32 — оригинал, Xtensa LX6 240 МГц, Wi-Fi + BT Classic + BLE
ESP32-S2 — одно ядро, USB OTG, нет BT, дешевле
ESP32-S3 — два ядра, USB OTG, AI-расширения (ML)
ESP32-C3 — RISC-V одно ядро, Wi-Fi + BLE, ультрадешёвый (~$1)
ESP32-C6 — RISC-V, Wi-Fi 6, BLE 5, Thread/Zigbee (Matter)
ESP32-H2 — только BLE 5 + Thread (802.15.4), без Wi-Fi
Архитектура: два ядра и их назначение
ESP32 имеет два ядра Xtensa LX6 с именами PRO_CPU (ядро 0) и APP_CPU (ядро 1):
PRO_CPU (Protocol CPU, Core 0): - Wi-Fi/Bluetooth стек (работает здесь) - Системные задачи FreeRTOS - Обработка прерываний от периферии APP_CPU (Application CPU, Core 1): - Ваш прикладной код - Бизнес-логика - Задачи реального времени приложения При использовании Arduino framework — код в loop() выполняется на APP_CPU.
В ESP-IDF — вы явно указываете ядро при создании задачи:
// ESP-IDF: создание задач с привязкой к ядру void wifi_task(void *pvParam) { // Эта задача работает на PRO_CPU — ближе к WiFi-стеку while (1) { // Сетевые операции vTaskDelay(pdMS_TO_TICKS(100)); } } void sensor_task(void *pvParam) { // Эта задача на APP_CPU — изолирована от WiFi-шумов while (1) { float adc_val = read_adc(); run_pid(adc_val); vTaskDelay(pdMS_TO_TICKS(10)); } } void app_main(void) { // PRO_CPU (Core 0) — WiFi, сетевые задачи xTaskCreatePinnedToCore(wifi_task, "WiFi", 4096, NULL, 5, NULL, 0); // APP_CPU (Core 1) — приложение xTaskCreatePinnedToCore(sensor_task, "Sensor", 4096, NULL, 4, NULL, 1); } Важно: WiFi-стек использует PRO_CPU интенсивно во время передачи. Задачи реального времени лучше держать на APP_CPU чтобы WiFi не вызывал джиттер.
WiFi: три режима работы
Station Mode (STA) — подключение к роутеру
// Arduino framework #include <WiFi.h> const char* SSID = "MyNetwork"; const char* PASSWORD = "MyPassword"; void wifi_connect() { WiFi.mode(WIFI_STA); WiFi.begin(SSID, PASSWORD); // Статический IP (не DHCP) — обязательно для production! IPAddress local_ip(192, 168, 1, 200); IPAddress gateway(192, 168, 1, 1); IPAddress subnet(255, 255, 255, 0); IPAddress dns1(192, 168, 1, 1); WiFi.config(local_ip, gateway, subnet, dns1); Serial.print("Подключение к WiFi"); uint32_t timeout = millis() + 30000; // 30 секунд таймаут while (WiFi.status() != WL_CONNECTED) { if (millis() > timeout) { Serial.println("\nОшибка подключения! Перезагрузка..."); ESP.restart(); } delay(500); Serial.print("."); } Serial.printf("\nПодключено! IP: %s, RSSI: %d dBm\n", WiFi.localIP().toString().c_str(), WiFi.RSSI()); } // Мониторинг соединения в loop(): void check_wifi_reconnect() { static uint32_t lastCheck = 0; if (millis() - lastCheck < 5000) return; lastCheck = millis(); if (WiFi.status() != WL_CONNECTED) { Serial.println("WiFi потерян, переподключение..."); WiFi.disconnect(); WiFi.begin(SSID, PASSWORD); } } Access Point Mode (AP) — ESP32 как точка доступа
void start_access_point() { WiFi.mode(WIFI_AP); // SSID, пароль, канал, скрытый?, макс клиентов WiFi.softAP("ESP32-Config", "setup12345", 6, false, 4); // Настройка IP точки доступа IPAddress ap_ip(192, 168, 4, 1); IPAddress ap_netmask(255, 255, 255, 0); WiFi.softAPConfig(ap_ip, ap_ip, ap_netmask); Serial.printf("AP запущен: %s, IP: %s\n", WiFi.softAPSSID().c_str(), WiFi.softAPIP().toString().c_str()); } STA+AP (одновременно!) — для конфигурации устройства
void start_sta_ap_mode() { WiFi.mode(WIFI_AP_STA); // AP для настройки (пока устройство не настроено) WiFi.softAP("ESP32-Setup"); // STA для рабочего подключения if (has_credentials()) { WiFi.begin(saved_ssid, saved_password); } } BLE: Bluetooth Low Energy в деталях
BLE в ESP32 реализован через NimBLE (более лёгкий стек, рекомендуется) или Bluedroid.
GATT Server — ESP32 как BLE периферия
#include <NimBLEDevice.h> // UUID сервисов и характеристик (генерируйте свои на uuidgenerator.net) #define SERVICE_UUID "4fafc201-1fb5-459e-8fcc-c5c9c331914b" #define TEMPERATURE_UUID "beb5483e-36e1-4688-b7f5-ea07361b26a8" #define CONTROL_UUID "beb5483e-36e1-4688-b7f5-ea07361b26a9" NimBLEServer* pServer = nullptr; NimBLECharacteristic* pTempChar = nullptr; NimBLECharacteristic* pCtrlChar = nullptr; bool deviceConnected = false; // Callbacks для событий подключения class ServerCallbacks : public NimBLEServerCallbacks { void onConnect(NimBLEServer* pServer, ble_gap_conn_desc* desc) override { deviceConnected = true; Serial.printf("BLE: клиент подключён, addr: %s\n", NimBLEAddress(desc->peer_ota_addr).toString().c_str()); // Обновляем параметры соединения для лучшей производительности pServer->updateConnParams(desc->conn_handle, 6, 6, 0, 100); } void onDisconnect(NimBLEServer* pServer) override { deviceConnected = false; Serial.println("BLE: клиент отключился"); // Перезапускаем рекламу NimBLEDevice::startAdvertising(); } }; // Callbacks для записи характеристики управления class ControlCallbacks : public NimBLECharacteristicCallbacks { void onWrite(NimBLECharacteristic* pChar) override { std::string value = pChar->getValue(); if (value.length() > 0) { uint8_t command = value[0]; Serial.printf("BLE: команда получена: 0x%02X\n", command); switch (command) { case 0x01: relay_on(); break; case 0x00: relay_off(); break; } } } }; void ble_init() { NimBLEDevice::init("ESP32-Sensor"); NimBLEDevice::setMTU(185); // Увеличиваем MTU для больших пакетов pServer = NimBLEDevice::createServer(); pServer->setCallbacks(new ServerCallbacks()); // Создаём сервис NimBLEService* pService = pServer->createService(SERVICE_UUID); // Характеристика температуры (только чтение + уведомления) pTempChar = pService->createCharacteristic( TEMPERATURE_UUID, NIMBLE_PROPERTY::READ | NIMBLE_PROPERTY::NOTIFY ); pTempChar->setValue(0.0f); // Характеристика управления (запись) pCtrlChar = pService->createCharacteristic( CONTROL_UUID, NIMBLE_PROPERTY::WRITE | NIMBLE_PROPERTY::WRITE_NR // NR = No Response (быстрее) ); pCtrlChar->setCallbacks(new ControlCallbacks()); pService->start(); // Настройка рекламы NimBLEAdvertising* pAdv = NimBLEDevice::getAdvertising(); pAdv->addServiceUUID(SERVICE_UUID); pAdv->setScanResponse(true); pAdv->setMinPreferred(0x06); pAdv->start(); Serial.println("BLE запущен, ожидаем подключения..."); } // Обновление данных температуры (вызывать периодически) void ble_update_temperature(float temperature) { if (!deviceConnected) return; // Отправляем float как 4 байта uint8_t data[4]; memcpy(data, &temperature, 4); pTempChar->setValue(data, 4); pTempChar->notify(); // Push уведомление подключённому клиенту } NVS: хранение настроек во Flash
NVS (Non-Volatile Storage) — key-value хранилище в Flash памяти ESP32. Пережи вает перезагрузки и обновления прошивки:
#include <Preferences.h> // Arduino framework Preferences prefs; struct DeviceConfig { char mqtt_host[64]; uint16_t mqtt_port; char device_id[32]; float setpoint; bool auto_mode; }; DeviceConfig config; void config_load_defaults() { strlcpy(config.mqtt_host, "192.168.1.100", sizeof(config.mqtt_host)); config.mqtt_port = 1883; strlcpy(config.device_id, "esp32_001", sizeof(config.device_id)); config.setpoint = 25.0f; config.auto_mode = true; } bool config_load() { prefs.begin("config", true); // true = read-only if (!prefs.isKey("mqtt_host")) { prefs.end(); return false; // Первый запуск — нет сохранённых настроек } prefs.getString("mqtt_host", config.mqtt_host, sizeof(config.mqtt_host)); config.mqtt_port = prefs.getUShort("mqtt_port", 1883); prefs.getString("device_id", config.device_id, sizeof(config.device_id)); config.setpoint = prefs.getFloat("setpoint", 25.0f); config.auto_mode = prefs.getBool("auto_mode", true); prefs.end(); return true; } void config_save() { prefs.begin("config", false); // false = read-write prefs.putString("mqtt_host", config.mqtt_host); prefs.putUShort("mqtt_port", config.mqtt_port); prefs.putString("device_id", config.device_id); prefs.putFloat("setpoint", config.setpoint); prefs.putBool("auto_mode", config.auto_mode); prefs.end(); Serial.println("Конфигурация сохранена в NVS"); } void config_reset() { prefs.begin("config", false); prefs.clear(); prefs.end(); Serial.println("NVS очищен, перезагрузка..."); ESP.restart(); } // Использование: void setup() { if (!config_load()) { Serial.println("Первый запуск, загружаем дефолты"); config_load_defaults(); config_save(); } Serial.printf("MQTT: %s:%d\n", config.mqtt_host, config.mqtt_port); } OTA: обновление прошивки по воздухуESP32: глубокое погружение
#include <ArduinoOTA.h> #include <Update.h> // ===== ПРОСТОЕ OTA ЧЕРЕЗ Arduino IDE ===== void ota_init_arduino() { ArduinoOTA.setHostname("esp32-gateway-001"); ArduinoOTA.setPassword("ota_secret_password"); ArduinoOTA.onStart([]() { String type = ArduinoOTA.getCommand() == U_FLASH ? "прошивку" : "файловую систему"; Serial.printf("OTA: начало обновления %s\n", type.c_str()); // Останавливаем критичные задачи перед обновлением mqtt_stop(); modbus_stop(); }); ArduinoOTA.onEnd([]() { Serial.println("OTA: обновление завершено, перезагрузка..."); }); ArduinoOTA.onProgress([](unsigned int progress, unsigned int total) { static uint8_t last_pct = 0; uint8_t pct = progress * 100 / total; if (pct != last_pct && pct % 10 == 0) { Serial.printf("OTA: %u%%\n", pct); last_pct = pct; } }); ArduinoOTA.onError([](ota_error_t error) { const char* errors[] = {"Auth Failed", "Begin Failed", "Connect Failed", "Receive Failed", "End Failed"}; Serial.printf("OTA Ошибка[%u]: %s\n", error, error <= 4 ? errors[error] : "Unknown"); }); ArduinoOTA.begin(); } // В loop() добавить: // ArduinoOTA.handle(); // ===== HTTP OTA: скачивание прошивки с сервера ===== #include <HTTPUpdate.h> #include <WiFiClientSecure.h> void ota_update_from_server(const char* server_url) { Serial.printf("OTA: загрузка с %s\n", server_url); WiFiClient client; // Или WiFiClientSecure для HTTPS (настройте сертификат!) httpUpdate.setLedPin(LED_BUILTIN, LOW); // Callback прогресса httpUpdate.onProgress([](int current, int total) { Serial.printf("OTA: %d/%d bytes (%d%%)\n", current, total, current * 100 / total); }); t_httpUpdate_return ret = httpUpdate.update(client, server_url); switch (ret) { case HTTP_UPDATE_FAILED: Serial.printf("OTA ошибка (%d): %s\n", httpUpdate.getLastError(), httpUpdate.getLastErrorString().c_str()); break; case HTTP_UPDATE_NO_UPDATES: Serial.println("OTA: нет обновлений"); break; case HTTP_UPDATE_OK: Serial.println("OTA: успех, перезагрузка..."); break; } } // Проверка обновлений по расписанию: void check_for_updates() { static uint32_t lastCheck = 0; const uint32_t CHECK_INTERVAL = 3600000UL; // 1 час if (millis() - lastCheck < CHECK_INTERVAL) return; lastCheck = millis(); // Проверяем версию на сервере String server_version = http_get_json("/api/firmware/version")["version"]; if (server_version != FIRMWARE_VERSION) { Serial.printf("Доступна новая версия: %s (текущая: %s)\n", server_version.c_str(), FIRMWARE_VERSION); ota_update_from_server("http://server/firmware/latest.bin"); } } Deep Sleep: энергосбережение
ESP32 в active mode потребляет ~80–240 мА. В deep sleep — 10 мкА!
#include <esp_sleep.h> #include <esp_wifi.h> // Типы пробуждения: // - Таймер (RTC таймер) // - GPIO (кнопка, сигнал) // - Touch (сенсорные входы) // - ULP (Ultra-Low Power co-processor) // - UART (RXD0) // - BT (в режиме light sleep) void go_to_deep_sleep(uint32_t sleep_seconds) { Serial.printf("Уходим в сон на %u секунд...\n", sleep_seconds); Serial.flush(); // Закрываем WiFi перед сном (экономит время пробуждения) WiFi.disconnect(true); WiFi.mode(WIFI_OFF); // Настраиваем пробуждение по таймеру esp_sleep_enable_timer_wakeup((uint64_t)sleep_seconds * 1000000ULL); // Пробуждение от GPIO4 (нажатие кнопки) esp_sleep_enable_ext0_wakeup(GPIO_NUM_4, 0); // 0 = LOW уровень // Входим в deep sleep esp_deep_sleep_start(); // Код после этой строки не выполнится! } void setup() { Serial.begin(115200); // Определяем причину пробуждения esp_sleep_wakeup_cause_t cause = esp_sleep_get_wakeup_cause(); switch (cause) { case ESP_SLEEP_WAKEUP_TIMER: Serial.println("Пробуждение: таймер"); send_sensor_data(); // Отправляем данные и снова в сон break; case ESP_SLEEP_WAKEUP_EXT0: Serial.println("Пробуждение: кнопка"); // Пользователь нажал кнопку — полная работа full_operation_mode(); return; case ESP_SLEEP_WAKEUP_UNDEFINED: Serial.println("Первый запуск или reset"); first_boot_setup(); break; default: Serial.printf("Причина: %d\n", cause); } // Снова в сон через 60 секунд go_to_deep_sleep(60); } // RTC Memory: данные переживают deep sleep! RTC_DATA_ATTR int boot_count = 0; RTC_DATA_ATTR float last_temperature = 0.0f; RTC_DATA_ATTR uint32_t error_count = 0; void setup_with_rtc_memory() { boot_count++; Serial.printf("Загрузка #%d, последняя T=%.1f°C\n", boot_count, last_temperature); // Читаем датчик, сохраняем в RTC memory last_temperature = read_temperature(); go_to_deep_sleep(300); // 5 минут } ADC: правильная работа с АЦП
АЦП ESP32 имеет репутацию "неточного". Это правда — и вот почему и как с этим работать:
#include <esp_adc/adc_oneshot.h> #include <esp_adc/adc_cali.h> #include <esp_adc/adc_cali_scheme.h> // Калиброванный ADC на ESP-IDF (точность ±5мВ вместо ±50мВ) adc_oneshot_unit_handle_t adc1_handle; adc_cali_handle_t cali_handle; void adc_init_calibrated() { // Инициализация ADC adc_oneshot_unit_init_cfg_t init_config = { .unit_id = ADC_UNIT_1, .ulp_mode = ADC_ULP_MODE_DISABLE, }; ESP_ERROR_CHECK(adc_oneshot_new_unit(&init_config, &adc1_handle)); // Настройка канала (GPIO34 = ADC1 Channel 6) adc_oneshot_chan_cfg_t chan_config = { .bitwidth = ADC_BITWIDTH_12, .atten = ADC_ATTEN_DB_12, // 0-3.3В диапазон }; ESP_ERROR_CHECK(adc_oneshot_config_channel(adc1_handle, ADC_CHANNEL_6, &chan_config)); // Калибровка (Line Fitting или Curve Fitting) adc_cali_line_fitting_config_t cali_config = { .unit_id = ADC_UNIT_1, .atten = ADC_ATTEN_DB_12, .bitwidth = ADC_BITWIDTH_12, }; ESP_ERROR_CHECK(adc_cali_create_scheme_line_fitting(&cali_config, &cali_handle)); } float adc_read_voltage_mv() { int raw; ESP_ERROR_CHECK(adc_oneshot_read(adc1_handle, ADC_CHANNEL_6, &raw)); int voltage_mv; ESP_ERROR_CHECK(adc_cali_raw_to_voltage(cali_handle, raw, &voltage_mv)); return (float)voltage_mv; } // Oversampling для повышения точности (16x → +2 бита) float adc_read_averaged(int samples = 64) { int64_t sum = 0; for (int i = 0; i < samples; i++) { int raw; adc_oneshot_read(adc1_handle, ADC_CHANNEL_6, &raw); sum += raw; delayMicroseconds(100); } int avg_raw = sum / samples; int voltage_mv; adc_cali_raw_to_voltage(cali_handle, avg_raw, &voltage_mv); return (float)voltage_mv; } // Важные ограничения ADC ESP32: // - GPIO36, 37, 38, 39: только вход, без pullup/pulldown в кристалле // - ADC2 нельзя использовать одновременно с WiFi! // - Нелинейность вблизи 0В и 3.3В — оставайтесь в диапазоне 100мВ..3.1В // - Для точных измерений: внешний АЦП MCP3208 по SPI Практический проект: промышленный IoT узел
// Полная архитектура ESP32 IoT узла #include <Arduino.h> #include <WiFi.h> #include <PubSubClient.h> #include <ArduinoJson.h> #include <Preferences.h> // ===== КОНФИГУРАЦИЯ ===== #define FIRMWARE_VERSION "1.2.3" #define DEVICE_MODEL "ESP32-IoT-Node" #define PUBLISH_INTERVAL_MS 5000 #define WATCHDOG_TIMEOUT_MS 30000 // ===== ГЛОБАЛЬНОЕ СОСТОЯНИЕ ===== struct State { bool wifi_connected = false; bool mqtt_connected = false; float temperature = 0; float humidity = 0; float pressure = 0; uint32_t uptime_sec = 0; uint32_t publish_count = 0; uint32_t error_count = 0; }; State state; WiFiClient wifiClient; PubSubClient mqtt(wifiClient); // ===== МНОГОЗАДАЧНОСТЬ ===== QueueHandle_t sensorQueue; SemaphoreHandle_t stateMutex; // Задача: чтение датчиков (Core 1) void task_sensors(void *pv) { for (;;) { // Здесь: читаем датчики float t = 25.0 + random(-10, 10) / 10.0; // Имитация float h = 50.0 + random(-5, 5) / 10.0; // Обновляем состояние через мьютекс xSemaphoreTake(stateMutex, portMAX_DELAY); state.temperature = t; state.humidity = h; xSemaphoreGive(stateMutex); vTaskDelay(pdMS_TO_TICKS(1000)); } } // Задача: MQTT публикация (Core 0, рядом с WiFi) void task_mqtt(void *pv) { for (;;) { if (!mqtt.connected()) { if (WiFi.isConnected()) { if (mqtt.connect("esp32-node", "user", "pass", "nodes/esp32-001/status", 1, true, "{\"online\":false}")) { mqtt.publish("nodes/esp32-001/status", "{\"online\":true}", true); mqtt.subscribe("nodes/esp32-001/commands"); } } } mqtt.loop(); // Публикация данных static uint32_t lastPublish = 0; if (millis() - lastPublish >= PUBLISH_INTERVAL_MS) { lastPublish = millis(); StaticJsonDocument<256> doc; xSemaphoreTake(stateMutex, portMAX_DELAY); doc["temperature"] = state.temperature; doc["humidity"] = state.humidity; doc["uptime"] = state.uptime_sec; doc["errors"] = state.error_count; doc["version"] = FIRMWARE_VERSION; doc["rssi"] = WiFi.RSSI(); doc["free_heap"] = ESP.getFreeHeap(); xSemaphoreGive(stateMutex); char payload[256]; serializeJson(doc, payload); mqtt.publish("nodes/esp32-001/telemetry", payload); state.publish_count++; } vTaskDelay(pdMS_TO_TICKS(10)); } } // Задача: watchdog и uptime (Core 1) void task_system(void *pv) { for (;;) { state.uptime_sec++; // Проверка heap (memory leak detection) if (ESP.getFreeHeap() < 10000) { Serial.println("КРИТИЧНО: мало памяти! Перезагрузка..."); ESP.restart(); } // Heartbeat LED digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN)); vTaskDelay(pdMS_TO_TICKS(1000)); } } void setup() { Serial.begin(115200); Serial.printf("\nESP32 IoT Node v%s\n", FIRMWARE_VERSION); Serial.printf("Chip: %s, Rev: %d, Cores: %d\n", ESP.getChipModel(), ESP.getChipRevision(), ESP.getChipCores()); // Инициализация stateMutex = xSemaphoreCreateMutex(); sensorQueue = xQueueCreate(10, sizeof(float)); // WiFi WiFi.mode(WIFI_STA); WiFi.begin("SSID", "PASSWORD"); // MQTT mqtt.setServer("192.168.1.100", 1883); mqtt.setBufferSize(1024); // Запускаем задачи на разных ядрах xTaskCreatePinnedToCore(task_sensors, "Sensors", 4096, NULL, 3, NULL, 1); xTaskCreatePinnedToCore(task_mqtt, "MQTT", 8192, NULL, 4, NULL, 0); xTaskCreatePinnedToCore(task_system, "System", 2048, NULL, 1, NULL, 1); Serial.println("Задачи запущены"); } void loop() { // loop() работает на Core 1 с низким приоритетом // Можно использовать для некритичных задач или оставить пустым vTaskDelay(pdMS_TO_TICKS(1000)); } Выбор инструментария: Arduino vs ESP-IDF
Критерий
Arduino Framework
ESP-IDF (native)
Порог входа
Низкий
Высокий
Документация
Обширная, много примеров
Официальная, полная
Производительность
Достаточная
Максимальная
Доступ к периферии
Через библиотеки
Прямой
Размер бинарника
Больше
Меньше
RTOS
Доступен (FreeRTOS через задачи)
Нативный
Время разработки
Быстрее
Медленнее
Production-ready
Да (если делать правильно)
Да
Рекомендация
Прототипы, несложные задачи
Серийное производство
Заключение
ESP32 — один из лучших выборов для промышленных IoT-узлов с умеренными требованиями к реальному времени. Двухъядерность позволяет изолировать WiFi-стек от прикладного кода, богатая периферия закрывает большинство интерфейсных задач, встроенный FreeRTOS — для многозадачности.
Ключевые принципы надёжного ESP32-устройства: статический IP вместо DHCP, watchdog timer, NVS для конфигурации, OTA для обновлений, RTC memory для данных через sleep, мониторинг heap и перезагрузка при критичном уровне.
ESP32 — это не замена промышленному ПЛК. Но как edge-узел сбора данных, шлюз протоколов или умный датчик — идеальный выбор.
PCB-дизайн: мост между схемой и устройством
Отличная схема в плохом PCB-дизайне — это источник помех, нестабильная работа, проблемы с EMC и перегрев. Хороший PCB-дизайн — это такая же инженерная дисциплина, как схемотехника.
Современные инструменты доступны бесплатно (KiCad), производство быстрое и дешёвое (JLCPCB, PCBWay, OSHPark — 5 плат за $2 с доставкой за 2 недели). Барьер для входа в PCB-разработку никогда не был ниже.
Но количество "тонких мест" не уменьшилось. Сегодня — практика без воды.
Инструменты: что выбрать
KiCad (бесплатно, открытый исходный код)
Версия 7/8 — функционально близка к коммерческим решениям
Отличный Schematic Editor и PCB Editor
SPICE-симуляция, 3D-просмотр
Огромная библиотека компонентов, активное сообщество
Рекомендация: для большинства проектов вполне достаточно
Altium Designer
Промышленный стандарт в телекоме и аэрокосмосе
$8 000+/год лицензия
Нельзя просто взять и попробовать
CircuitMaker (бесплатная версия Altium) — сильно урезана
Eagle (Autodesk)
Бесплатно до 2 слоёв и 80 см²
Хорошая экосистема библиотек SparkFun/Adafruit
Интегрируется с Fusion 360
EasyEDA / LCEDA
Браузерный, бесплатный
Прямая интеграция с JLCPCB и их библиотекой компонентов
Быстрый старт для простых проектов
Процесс разработки: от идеи до платы
1. Спецификация → 2. Схема → 3. Выбор корпуса → 4. Разводка → 5. DRC/проверки → 6. Генерация Gerber → 7. Заказ → 8. Пайка → 9. Отладка Шаг 1: Схема (Schematic)
Правила хорошей схемы:
Читается слева направо: сигнал течёт от входа к выходу
VCC сверху, GND снизу: стандартная конвенция
Все пины обозначены: нет "hanging pins" без назначения
Развязочные конденсаторы: рядом с каждой микросхемой на схеме (не просто в угол!)
Комментарии: номиналы, допуски, критичные параметры
Обязательные компоненты для питания: - Входной конденсатор: электролит 100 мкФ/16В (bulk capacitor) - Bypass конденсатор: керамика 100 нФ X7R рядом с каждым VCC пином IC - Bypass конденсатор: 10 нФ дополнительно для высокочастотных IC - Ferrite bead (если нужна изоляция аналоговой и цифровой земли) Шаг 2: Footprint и 3D-модели
Выбор правильного корпуса компонента критически важен:
Проверьте datasheet производителя — landing pattern (рекомендуемый footprint)
IPC-7351 — стандарт land pattern для SMD
Предпочитайте компоненты из основных серий (0402, 0603, 0805 — легко заказать)
Слои PCB: понимание стека
Двухслойная PCB (2-layer):
─── Copper Top (компоненты, сигналы) ─── Core (диэлектрик FR4, 1.6 мм) ─── Copper Bottom (земля, сигналы) Дёшево ($2–5 за 10 плат), достаточно для большинства низкочастотных проектов.
Четырёхслойная PCB (4-layer):
─── Layer 1: Copper Top (сигналы, компоненты) ─── Prepreg (диэлектрик) ─── Layer 2: Ground Plane (сплошная земля!) ─── Core ─── Layer 3: Power Plane (питание) ─── Prepreg ─── Layer 4: Copper Bottom (сигналы) Дороже (~$15–30 за 10 плат), но:
Слой земли под каждым сигнальным слоем — контролируемый импеданс
Чистое питание (мало помех)
Лучшая EMC
Обязательна при F > 50 МГц или быстрых фронтах
Земляной полигон (Ground Plane): основа всего
Это самое важное правило PCB-дизайна. Сплошной медный полигон на слое GND:
Почему это важно:
Низкоиндуктивный путь возврата тока для каждого сигнала
Экранирование сигнальных слоёв
Тепловая масса для компонентов
Референс для импеданса сигналов
ПРАВИЛЬНО: земля под каждым сигнальным трэком ─Signal──────────────────────────────── Layer 1 ─────────────────────────────────────── Layer 2 (GND plane) Ток сигнала течёт по трэку, ток возврата — прямо под ним по плоскости (минимальная петля!) НЕПРАВИЛЬНО: нет плоскости, возврат по произвольному пути ─Signal──────────────────────────────── Layer 1 ──────────GND wire──────────────────── Layer 2 Ток возврата ищет произвольный путь → большая петля → EMI! Критические правила полигона:
Не разрезайте плоскость без необходимости!
❌ Плохо: прорезь делит плоскость на два острова ───────────────────────────────────────────────── ╔═══════════════════╗ ← Прорезь! ─────────╝ ╚──────────────────── Ток возврата вынужден огибать прорезь → большая петля → EMI
✅ Хорошо: полигон цельный ───────────────────────────────────────────────────────────── (никаких прорезей без веской причины) ─────────────────────────────────────────────────────────────
Via stitching — соединение полигонов между слоями: Размещайте заземляющие виа равномерно по всей плате (через каждые 1–2 см). Это снижает индуктивность плоскости.
Импеданс трэков: для высокоскоростных сигналов
При частоте выше ~100 МГц или временах нарастания фронта <2нс — трэки нужно рассматривать как длинные линии. Импеданс трэка должен совпадать с импедансом источника и нагрузки (обычно 50 Ом для одиночного трэка или 100 Ом для дифференциальной пары).
Формула для микрополосковой линии (Microstrip):
Трэк на поверхностном слое над плоскостью земли: Z0 ≈ (87 / √(εr + 1.41)) × ln(5.98 × h / (0.8 × w + t)) Где: εr = диэлектрическая проницаемость (FR4: 4.2–4.5) h = расстояние от трэка до плоскости, мкм w = ширина трэка, мкм t = толщина меди, мкм (стандарт 1oz = 35 мкм) Для FR4, 4-слойная плата, h=200 мкм: 50 Ом → w ≈ 450 мкм (0.45 мм) 75 Ом → w ≈ 200 мкм (0.20 мм) Практически: используйте онлайн-калькуляторы (Saturn PCB Toolkit, Polar Si9000) или параметр stackup от производителя платы (JLCPCB публикует точные параметры своего FR4).
Дифференциальные пары
USB, LVDS, HDMI, Ethernet, SerDes — все используют дифференциальные пары. Правила трассировки:
Правила дифференциальных пар: 1. Одинаковая длина обоих трэков (skew < 5 мил/пс сигнала) 2. Одинаковое расстояние между трэками по всей длине (coupling) 3. Расстояние между трэками пары: 2-3 толщины диэлектрика 4. Без прямых углов (45° или радиусы) 5. Пересечение плоскости GND: только перпендикулярно, не вдоль щели USB FS (12 Мбит/с): Z_diff = 90 Ом, зазор 150 мкм USB HS (480 Мбит/с): Z_diff = 90 Ом, контроль длины ±0.1 мм Ethernet 100M: Z_diff = 100 Ом через трансформатор LVDS: Z_diff = 100 Ом Декупплинг конденсаторы: где и какие
Стратегия декупплинга (от источника питания к IC): [Источник] → [100 мкФ electrolytic] → [10 мкФ MLCC] → [100 нФ MLCC] → [IC] (bulk, далеко) (medium, ближе) (bypass, вплотную) Расположение на плате: ┌────────────────────────────────────┐ │ ┌──────┐ │ │ │ IC │ ← 100нФ вплотную к VCC пину │ └──────┘ ← 10нФ рядом │ ... │ │ [100мкФ] │ └────────────────────────────────────┘ Расстояние: - 100 нФ: ≤ 1 мм от VCC пина IC - 10 нФ: ≤ 3 мм - 100 мкФ: ≤ 10 мм НЕПРАВИЛЬНО: конденсатор в угол платы далеко от IC Эффективность падает экспоненциально с расстоянием! Выбор диэлектрика конденсатора:
Диэлектрик
Применение
Зависимость от V/T
X7R
Bypass, фильтры (100 пФ – 10 мкФ)
Умеренная
X5R
Bulk bypass (1 мкФ – 47 мкФ)
Значительная при V
C0G/NP0
Точные цепи, LC-фильтры
Минимальная
Y5V
Не использовать в серьёзных проектах
Огромная (-80%!)
Важно: MLCC конденсатор 10 мкФ X5R 6.3В при напряжении 5В теряет 60% ёмкости из-за DC bias! Проверяйте даташит.
Тепловой дизайн на PCB
Тепловое сопротивление медной области: R_th = L / (λ × A) = L / (380 Вт/(м·К) × ширина × толщина) Для FR4 (плохой теплопроводник, λ=0.3 Вт/(м·К)): Тепло течёт ПО МЕДИ, не через диэлектрик! Рекомендации: 1. Thermal vias под горячими компонентами: ┌──────────────────────────┐ │ IC (рассеивает 2 Вт) │ │ ●●●●●●●●●●●●●●●●●●● │ ← via array к Cu plane └──────────────────────────┘ Диаметр via: 0.3 мм, шаг: 0.8–1.0 мм 2. Copper pour (медный полигон) рядом с горячим компонентом 3. Radiator pad: обнажённая медь сверху для конвекции Расчёт температуры: T_junction = T_ambient + P × (R_th_jc + R_th_board + R_th_air) ↑ Это то, на что влияет PCB-дизайн EMC: электромагнитная совместимость
Плохой PCB-дизайн — главная причина проблем с EMC-сертификацией.
Три правила EMC для PCB:
1. Минимизировать площадь токовых петель:
Высокочастотный ток протекает: Source → трэк → нагрузка → возврат по плоскости GND (под трэком) Площадь петли = длина трэка × расстояние до плоскости Уменьшить расстояние = 4-слойка со сплошной GND плоскостью 2. Разделить аналоговую и цифровую землю правильно:
Популярный МИФ: "нужно разделить AGND и DGND полностью" РЕАЛЬНОСТЬ: один сплошной полигон GND, аналоговые компоненты в одном углу, цифровые в другом. Соединяйте земли в ОДНОЙ точке под ADC/DAC. Разрезать полигон почти никогда не нужно и часто вредно! 3. Развязка питания IC: Уже разобрали выше — 100нФ вплотную к каждому VCC пину.
Дополнительные меры EMC:
Ferrite bead в линии питания шумных цифровых блоков
Common-mode фильтры на интерфейсных линиях
Guard ring (защитное кольцо) вокруг аналоговых блоков
Минимизировать длину высокочастотных трэков
Правила трассировки: шпаргалка
Ширина трэков: - Питание (до 1А): 0.5 мм - Питание (до 2А): 1.0 мм - Питание (до 5А): 2.5 мм - Сигналы: 0.15–0.25 мм (минимум производства: обычно 0.1 мм) Зазоры: - Сигнал-сигнал: ≥ 0.15 мм (производственный минимум) - 100В AC: ≥ 1 мм (по воздуху), 2 мм (по поверхности) - 250В AC: ≥ 2 мм / 4 мм Переходные отверстия (via): - Стандарт: диаметр 0.6 мм (отверстие 0.3 мм) - Micro via: 0.2 мм — дорого, только если необходимо - Технологические отверстия (крепёжные): нет меди, 3.2 мм (под M3) Углы трэков: ✅ 45° (стандарт)
✅ Радиусы (лучше для высоких частот)
❌ 90° прямые углы (устарелая проблема, но лучше избегать)
Подготовка к производству: Gerber файлы
Набор файлов для производства: Gerber файлы: .GTL - Top Copper (верхний слой меди) .GBL - Bottom Copper .GTS - Top Solder Mask (маска верхнего слоя) .GBS - Bottom Solder Mask .GTO - Top Silkscreen (маркировка) .GBO - Bottom Silkscreen .GKO - Board Outline (контур платы) .GM1..N - Inner layers (внутренние слои, если есть) Drill файл: .DRL или .XLN - координаты и размеры отверстий BOM (Bill of Materials): .CSV - список компонентов с номиналами, производителем, part number Pick and Place: .CSV - координаты и ориентация SMD компонентов (для PCBA) JLCPCB: заказ платы и PCBA-сборки
JLCPCB — наиболее популярный среди разработчиков производитель:
Параметры стандартного заказа: Количество: 5 штук Слои: 2 Размер: ≤ 100×100 мм Цена: $2 + доставка Срок: 2 дня производство + 1-2 недели доставка PCBA (сборка компонентов): Выбор "SMT Assembly" при оформлении заказа Загрузить: Gerber + BOM + Pick&Place CSV Компоненты: из их склада (Basic Parts бесплатно; Extended Parts - $3/тип) Нюанс: минимальный заказ PCBA - 2 платы, некоторые компоненты не доступны Типичные ошибки новичков
1. Слишком тонкие трэки питания Трэк 0.15 мм, ток 500мА → нагрев, падение напряжения, деградация.
2. Конденсаторы декупплинга далеко от IC Декупплинг работает только при минимальной индуктивности пути.
3. Разрезанный земляной полигон Трэки проходят через полигон, создавая "острова" — петли, помехи.
4. Несоответствие footprint реальному корпусу Проверьте в 3D-просмотре ДО заказа! Footprint 0402 vs 0603 — разные!
5. Нет тестовых точек Как отлаживать плату без точек для щупа? Добавьте testpad на каждый критичный сигнал.
6. Не проверена DRC (Design Rule Check) KiCad/EasyEDA имеют встроенную проверку. Всегда запускайте перед экспортом.
Заключение
PCB-дизайн — навык, который приходит с практикой. Сделайте свою первую плату, закажите, спаяйте, найдите ошибки, сделайте вторую лучше. Итерационный процесс.
KiCad 8 — отличная бесплатная точка входа. Пройдите официальные туториалы на kicandhw.io. Изучите IPC-2221 (Generic Standard on Printed Board Design) — документ объёмный, но содержит ответы на большинство вопросов по правилам разводки.
Инвестируйте в понимание физики: как ток возвращается к источнику, что такое импеданс трэка, как работает декупллинг. С этим пониманием большинство решений по разводке становятся очевидными.
SQL: язык, которому 50 лет, но он не устарел
SQL изобрели в IBM в 1974 году. С тех пор появились NoSQL, NewSQL, GraphQL, временны́е базы данных, документные хранилища. Но SQL не умер — он стал стандартом для большинства задач работы с данными.
Реляционные СУБД (PostgreSQL, MySQL, SQLite, MS SQL, Oracle) хранят данные в большинстве корпоративных систем мира. И даже "NoSQL" системы (ClickHouse, DuckDB, BigQuery) используют SQL-диалект.
Знание SQL — это инвестиция с гарантированной отдачей для любого разработчика.
Архитектура запроса: как PostgreSQL исполняет SQL
Понимание этого даёт инсайт, почему одни запросы быстрые, а другие — нет:
Текст запроса ↓ [Parser] — проверка синтаксиса ↓ [Rewriter] — разворачивание Views, правила ↓ [Planner/Optimizer] — КЛЮЧЕВОЙ ЭТАП! - Оценка стоимости разных планов - Выбор порядка JOIN-ов - Выбор алгоритма соединения (Hash Join, Nested Loop, Merge Join) - Решение: использовать индекс или seq scan ↓ [Executor] — выполнение выбранного плана ↓ Результат Планировщик работает на основе статистики (pg_statistics). Устаревшая статистика → неоптимальный план → медленный запрос. Поэтому важен ANALYZE или автовакуум.
EXPLAIN ANALYZE: видим что происходит
-- Всегда используйте ANALYZE для реального времени (но он выполняет запрос!) -- Для SELECT это безопасно. Для DML используйте ROLLBACK: -- BEGIN; EXPLAIN ANALYZE UPDATE ...; ROLLBACK; EXPLAIN (ANALYZE, BUFFERS, FORMAT TEXT) SELECT u.name, COUNT(o.id) as order_count, SUM(o.total) as total_sum FROM users u JOIN orders o ON o.user_id = u.id WHERE u.created_at > '2024-01-01' AND o.status = 'completed' GROUP BY u.id, u.name ORDER BY total_sum DESC LIMIT 20; -- Типичный вывод и как его читать: /* Limit (cost=1250.45..1250.50 rows=20 width=48) (actual time=45.231..45.234 rows=20 loops=1) -> Sort (cost=1250.45..1253.95 rows=1400 width=48) (actual time=45.228..45.231 rows=20 loops=1) Sort Key: (sum(o.total)) DESC Sort Method: top-N heapsort Memory: 27kB -> HashAggregate (cost=1190.23..1204.73 rows=1400 width=48) (actual time=44.123..45.012 rows=1823 loops=1) Group Key: u.id, u.name Batches: 1 Memory Usage: 657kB -> Hash Join (cost=485.30..1148.73 rows=8300 width=24) (actual time=2.341..38.201 rows=9843 loops=1) Hash Cond: (o.user_id = u.id) Buffers: shared hit=342 read=891 ← ВАЖНО! 891 блоков с диска! -> Seq Scan on orders o (cost=0.00..456.23 rows=12800 width=16) ↑ SEQ SCAN на большой таблице = тревожный сигнал! Filter: ((status)::text = 'completed'::text) Rows Removed by Filter: 23456 -> Hash (cost=423.55..423.55 rows=4940 width=16) (actual time=2.103..2.103 rows=4892 loops=1) -> Index Scan using idx_users_created on users u Index Cond: (created_at > '2024-01-01'::date) Planning Time: 0.523 ms Execution Time: 45.789 ms ← Реальное время выполнения */ Что искать в EXPLAIN:
Сигнал
Что значит
Решение
Seq Scan на большой таблице
Нет индекса или не используется
Добавить индекс
Rows Removed by Filter: N (N >> результата)
Фильтр работает после scan
Индекс на колонку фильтра
shared read: N (N > 1000)
Много чтений с диска
Индекс, увеличить shared_buffers
Nested Loop при большом N
Плохой алгоритм JOIN
Статистика, индексы, rewrite
Sort без using index
Сортировка в памяти/диске
Индекс на ORDER BY колонку
Индексы: типы и когда применять
B-Tree (по умолчанию)
Подходит для: =, <, >, BETWEEN, LIKE 'prefix%', ORDER BY, диапазоны дат.
-- Обычный индекс CREATE INDEX idx_orders_user_id ON orders(user_id); -- Составной индекс (порядок важен!) -- Покрывает: WHERE user_id = X AND status = Y -- Покрывает: WHERE user_id = X (только первая колонка) -- НЕ покрывает: WHERE status = Y (без user_id) CREATE INDEX idx_orders_user_status ON orders(user_id, status); -- Частичный индекс (только для подмножества строк) -- Гораздо меньше, работает быстрее для частых запросов с фильтром CREATE INDEX idx_orders_active ON orders(created_at) WHERE status IN ('pending', 'processing'); -- Индекс с включёнными колонками (covering index) -- SELECT user_id, total FROM orders WHERE status = 'completed' -- будет выполнен только из индекса, без обращения к таблице! CREATE INDEX idx_orders_status_covering ON orders(status) INCLUDE (user_id, total); Hash индекс
Только для = (равенство). Быстрее B-Tree для равенства, но нет диапазонов:
CREATE INDEX idx_sessions_token ON sessions USING HASH (token); -- Отлично для: WHERE token = 'abc123' (авторизация) GIN (Generalized Inverted Index)
Для массивов, JSONB, полнотекстового поиска, pg_trgm:
-- Полнотекстовый поиск CREATE INDEX idx_articles_fts ON articles USING GIN (to_tsvector('russian', title || ' ' || body)); -- Поиск по JSONB CREATE INDEX idx_devices_meta ON devices USING GIN (metadata jsonb_path_ops); -- Запрос: WHERE metadata @> '{"type": "sensor"}' -- pg_trgm для LIKE '%substring%' (иначе seq scan!) CREATE EXTENSION IF NOT EXISTS pg_trgm; CREATE INDEX idx_products_name_trgm ON products USING GIN (name gin_trgm_ops); -- Запрос: WHERE name ILIKE '%насос%' BRIN (Block Range INdex)
Для очень больших таблиц с монотонно возрастающими данными (временны́е метки):
-- Таблица телеметрии: 10 миллиардов строк -- B-Tree индекс займёт 200 ГБ -- BRIN займёт 1 МБ! (хранит мин/макс по блокам) CREATE INDEX idx_telemetry_time_brin ON telemetry USING BRIN (measured_at) WITH (pages_per_range = 128); -- Работает только если данные ФИЗИЧЕСКИ упорядочены по времени -- (INSERT в хронологическом порядке) Оконные функции: SQL нового уровня
Оконные функции — одна из самых мощных возможностей SQL, которую многие не знают.
-- Задача: для каждого заказа показать его номер в последовательности -- заказов этого клиента и общее количество заказов клиента SELECT id, user_id, created_at, total, -- Номер строки в партиции (по каждому user_id отдельно) ROW_NUMBER() OVER (PARTITION BY user_id ORDER BY created_at) AS order_number, -- Ранг (при одинаковых значениях — одинаковый ранг, следующий пропускается) RANK() OVER (PARTITION BY user_id ORDER BY total DESC) AS rank_by_total, -- Dense Rank (без пропусков) DENSE_RANK() OVER (PARTITION BY user_id ORDER BY total DESC) AS dense_rank, -- Количество строк в партиции COUNT(*) OVER (PARTITION BY user_id) AS total_orders, -- Нарастающая сумма SUM(total) OVER (PARTITION BY user_id ORDER BY created_at ROWS BETWEEN UNBOUNDED PRECEDING AND CURRENT ROW) AS running_total, -- Скользящее среднее (последние 3 заказа) AVG(total) OVER (PARTITION BY user_id ORDER BY created_at ROWS BETWEEN 2 PRECEDING AND CURRENT ROW) AS moving_avg_3, -- Предыдущее и следующее значение LAG(total, 1) OVER (PARTITION BY user_id ORDER BY created_at) AS prev_order_total, LEAD(total, 1) OVER (PARTITION BY user_id ORDER BY created_at) AS next_order_total, -- Процент от общей суммы клиента ROUND(total / SUM(total) OVER (PARTITION BY user_id) * 100, 2) AS pct_of_customer_total, -- Процентиль PERCENT_RANK() OVER (PARTITION BY user_id ORDER BY total) AS percentile FROM orders ORDER BY user_id, created_at; Практический пример: анализ телеметрии
-- Обнаружение аномалий: значения > avg + 2*stddev WITH stats AS ( SELECT device_id, AVG(temperature) AS avg_temp, STDDEV(temperature) AS std_temp FROM telemetry WHERE measured_at > NOW() - INTERVAL '7 days' GROUP BY device_id ), windowed AS ( SELECT t.*, s.avg_temp, s.std_temp, -- Z-score (t.temperature - s.avg_temp) / NULLIF(s.std_temp, 0) AS z_score, -- Скользящее среднее за 5 измерений AVG(t.temperature) OVER ( PARTITION BY t.device_id ORDER BY t.measured_at ROWS BETWEEN 4 PRECEDING AND CURRENT ROW ) AS moving_avg_5, -- Предыдущее значение (для расчёта скорости изменения) LAG(t.temperature) OVER ( PARTITION BY t.device_id ORDER BY t.measured_at ) AS prev_temp, LAG(t.measured_at) OVER ( PARTITION BY t.device_id ORDER BY t.measured_at ) AS prev_time FROM telemetry t JOIN stats s ON s.device_id = t.device_id WHERE t.measured_at > NOW() - INTERVAL '24 hours' ) SELECT device_id, measured_at, temperature, ROUND(z_score::numeric, 2) AS z_score, ROUND(moving_avg_5::numeric, 2) AS moving_avg, -- Скорость изменения (°C/мин) ROUND( (temperature - prev_temp) / NULLIF(EXTRACT(EPOCH FROM (measured_at - prev_time)) / 60.0, 0) , 2) AS rate_per_min, CASE WHEN ABS(z_score) > 3 THEN 'КРИТИЧЕСКАЯ АНОМАЛИЯ' WHEN ABS(z_score) > 2 THEN 'Аномалия' ELSE 'Норма' END AS status FROM windowed WHERE ABS(z_score) > 2 ORDER BY ABS(z_score) DESC; CTE: читаемые и повторно используемые запросы
-- CTE (Common Table Expression) — именованные подзапросы -- Делают сложные запросы читаемыми WITH -- Шаг 1: активные устройства за последние 24 часа active_devices AS ( SELECT DISTINCT device_id FROM telemetry WHERE measured_at > NOW() - INTERVAL '24 hours' ), -- Шаг 2: статистика по каждому устройству device_stats AS ( SELECT t.device_id, COUNT(*) AS reading_count, AVG(t.temperature) AS avg_temp, MAX(t.temperature) AS max_temp, MIN(t.temperature) AS min_temp, SUM(CASE WHEN t.fault THEN 1 ELSE 0 END) AS fault_count FROM telemetry t INNER JOIN active_devices ad ON ad.device_id = t.device_id WHERE t.measured_at > NOW() - INTERVAL '24 hours' GROUP BY t.device_id ), -- Шаг 3: ранжирование по количеству аварий ranked AS ( SELECT *, RANK() OVER (ORDER BY fault_count DESC) AS fault_rank FROM device_stats ) -- Финальный запрос SELECT r.device_id, d.name, d.location, r.reading_count, ROUND(r.avg_temp::numeric, 2) AS avg_temp, r.max_temp, r.fault_count, r.fault_rank, CASE WHEN r.fault_count > 10 THEN '🔴
Требует внимания' ELSE '🟢 OK' END AS status FROM ranked r JOIN devices d ON d.id = r.device_id ORDER BY r.fault_rank;
Рекурсивные CTE: для деревьев и графов
-- Дерево категорий оборудования WITH RECURSIVE category_tree AS ( -- Базовый случай: корневые категории SELECT id, name, parent_id, 1 AS depth, name::text AS path FROM categories WHERE parent_id IS NULL UNION ALL -- Рекурсивный шаг: дочерние категории SELECT c.id, c.name, c.parent_id, ct.depth + 1, ct.path || ' > ' || c.name FROM categories c INNER JOIN category_tree ct ON ct.id = c.parent_id ) SELECT depth, REPEAT(' ', depth - 1) || name AS name_indented, path FROM category_tree ORDER BY path; -- Результат: -- Оборудование -- Насосное оборудование -- Центробежные насосы -- Шестерённые насосы -- Нагреватели -- Ленточные Транзакции и ACID
-- Пример транзакции: перевод средств -- ACID: Atomicity, Consistency, Isolation, Durability BEGIN; -- Несколько операций — или все, или ничего! UPDATE accounts SET balance = balance - 1000 WHERE id = 1; UPDATE accounts SET balance = balance + 1000 WHERE id = 2; INSERT INTO transactions (from_id, to_id, amount, created_at) VALUES (1, 2, 1000, NOW()); -- Проверка (если не OK — откатываем всё) DO $$ DECLARE balance DECIMAL; BEGIN SELECT balance INTO balance FROM accounts WHERE id = 1; IF balance < 0 THEN RAISE EXCEPTION 'Недостаточно средств!'; END IF; END; $$; COMMIT; -- Всё OK, фиксируем -- или ROLLBACK; -- Если что-то пошло не так -- Уровни изоляции транзакций: -- READ UNCOMMITTED: видит незафиксированные данные (грязное чтение) -- READ COMMITTED: видит только зафиксированные (по умолчанию в PG) -- REPEATABLE READ: повторное чтение даёт тот же результат -- SERIALIZABLE: полная изоляция, как последовательное выполнение SET TRANSACTION ISOLATION LEVEL REPEATABLE READ; Партиционирование: для больших таблиц
-- Партиционирование таблицы телеметрии по месяцам CREATE TABLE telemetry ( id BIGSERIAL, device_id INT NOT NULL, measured_at TIMESTAMPTZ NOT NULL, temperature FLOAT, pressure FLOAT, current FLOAT ) PARTITION BY RANGE (measured_at); -- Создаём партиции по месяцам CREATE TABLE telemetry_2024_01 PARTITION OF telemetry FOR VALUES FROM ('2024-01-01') TO ('2024-02-01'); CREATE TABLE telemetry_2024_02 PARTITION OF telemetry FOR VALUES FROM ('2024-02-01') TO ('2024-03-01'); -- ... и так далее -- Индексы создаются на каждой партиции отдельно CREATE INDEX ON telemetry_2024_01 (device_id, measured_at); CREATE INDEX ON telemetry_2024_02 (device_id, measured_at); -- Автоматическое создание партиций (pg_partman) -- SELECT partman.create_parent('public.telemetry', 'measured_at', -- 'native', 'monthly'); -- Преимущества: -- 1. Partition pruning: запрос за январь сканирует только telemetry_2024_01 -- 2. Быстрое удаление старых данных: DROP TABLE telemetry_2023_01 -- 3. Параллельное сканирование разных партиций N+1 проблема: самая частая ошибка
-- N+1: вместо одного запроса делаем N+1 -- Типичная ошибка при работе с ORM -- ❌
ПЛОХО (в Python/PHP коде): -- users = db.execute("SELECT * FROM users LIMIT 100") -- for user in users: -- orders = db.execute("SELECT * FROM orders WHERE user_id = ?", user.id) -- Итого: 1 + 100 = 101 запрос! -- ✅ ХОРОШО: один JOIN SELECT u.id, u.name, u.email, COUNT(o.id) AS order_count, SUM(o.total) AS total_spent FROM users u LEFT JOIN orders o ON o.user_id = u.id GROUP BY u.id, u.name, u.email LIMIT 100; -- ✅ ХОРОШО: два запроса с IN (для сложных случаев) -- users = db.execute("SELECT * FROM users LIMIT 100") -- user_ids = [u.id for u in users] -- orders = db.execute("SELECT * FROM orders WHERE user_id = ANY(?)", user_ids) -- Итого: 2 запроса!
Практические паттерны оптимизации
-- 1. UPSERT (INSERT или UPDATE если существует) INSERT INTO device_status (device_id, status, updated_at) VALUES (1, 'online', NOW()) ON CONFLICT (device_id) DO UPDATE SET status = EXCLUDED.status, updated_at = EXCLUDED.updated_at; -- 2. Batch INSERT (вместо N отдельных INSERT) INSERT INTO telemetry (device_id, measured_at, temperature) VALUES (1, '2024-01-01 10:00', 25.3), (1, '2024-01-01 10:01', 25.4), (2, '2024-01-01 10:00', 22.1) -- До 1000 строк в одном запросе — намного быстрее! -- 3. COPY для массовой загрузки (самый быстрый способ) -- \COPY telemetry FROM '/data/telemetry.csv' CSV HEADER -- 4. Materialized View для сложных агрегатов CREATE MATERIALIZED VIEW daily_device_summary AS SELECT device_id, DATE(measured_at) AS day, AVG(temperature) AS avg_temp, MAX(temperature) AS max_temp, COUNT(*) AS readings FROM telemetry GROUP BY device_id, DATE(measured_at); CREATE UNIQUE INDEX ON daily_device_summary(device_id, day); -- Обновление (можно конкурентно, без блокировки SELECT) REFRESH MATERIALIZED VIEW CONCURRENTLY daily_device_summary; -- 5. EXPLAIN сначала, оптимизировать потом! -- Никогда не оптимизируйте наугад. Всегда смотрите план. PostgreSQL: важные настройки performance
-- Ключевые параметры postgresql.conf для production: -- Память (зависит от RAM сервера): -- shared_buffers = 25% RAM (напр. 4GB для 16GB) -- effective_cache_size = 75% RAM -- work_mem = 64MB (для сортировок и hash join) -- maintenance_work_mem = 1GB (для VACUUM, CREATE INDEX) -- Диск (для SSD): -- random_page_cost = 1.1 (вместо 4.0) -- effective_io_concurrency = 200 -- Параллелизм: -- max_parallel_workers_per_gather = 4 -- max_worker_processes = 8 -- Checkpoint: -- checkpoint_completion_target = 0.9 -- wal_buffers = 64MB -- Проверка текущих настроек: SELECT name, setting, unit, context FROM pg_settings WHERE name IN ('shared_buffers', 'work_mem', 'max_connections'); -- Статистика медленных запросов (pg_stat_statements): CREATE EXTENSION IF NOT EXISTS pg_stat_statements; SELECT substring(query, 1, 80) AS query_short, calls, ROUND(total_exec_time::numeric / 1000, 2) AS total_sec, ROUND(mean_exec_time::numeric, 2) AS mean_ms, rows FROM pg_stat_statements ORDER BY total_exec_time DESC LIMIT 20; Заключение
SQL — не просто "язык запросов", это язык управления данными. Понимание планировщика, правильное использование индексов, оконные функции и CTE — это инструменты, которые превращают "работает" в "работает быстро и масштабируется".
Практический совет: запустите pg_stat_statements на вашем production-сервере прямо сейчас. Посмотрите топ-20 медленных запросов. С вероятностью 80% — там найдётся очевидная оптимизация, которая ускорит приложение в разы.
Инвестируйте в "Use The Index, Luke" (use-the-index-luke.com) — лучшее бесплатное руководство по индексам SQL. И всегда: EXPLAIN ANALYZE перед любой "оптимизацией".

Configure browser push notifications

Chrome (Android)
  1. Tap the lock icon next to the address bar.
  2. Tap Permissions → Notifications.
  3. Adjust your preference.
Chrome (Desktop)
  1. Click the padlock icon in the address bar.
  2. Select Site settings.
  3. Find Notifications and adjust your preference.
